1-32
Kapitel 1: Produkteinführung
5.
USB-Anschlüsse (10-1 pol. USB56, USB78)
Diese Sockel dienen zum Einbau von USB 2.0-Anschlüssen. Verbinden
Sie das USB-Modulkabel mit einem dieser Sockel und befestigen Sie das
Modul anschließend an einer Steckplatzaussparung an der Rückseite
des Computergehäuses. Diese USB-Sockel sind konform mit der USB
2.0-Spezifi kation, welche eine Verbindungsgeschwindigkeit von bis zu 480
Mbps unterstützt.
Verbinden Sie niemals ein 1394-Kabel mit einem USB-Anschluss. Das
Motherboard kann beschädigt werden!
Im WiFi-Modell belegen das integrierte WiFi und der Rücktafel-USB7-Port den
USB78-Anschluss.
P5N-E SLI
R

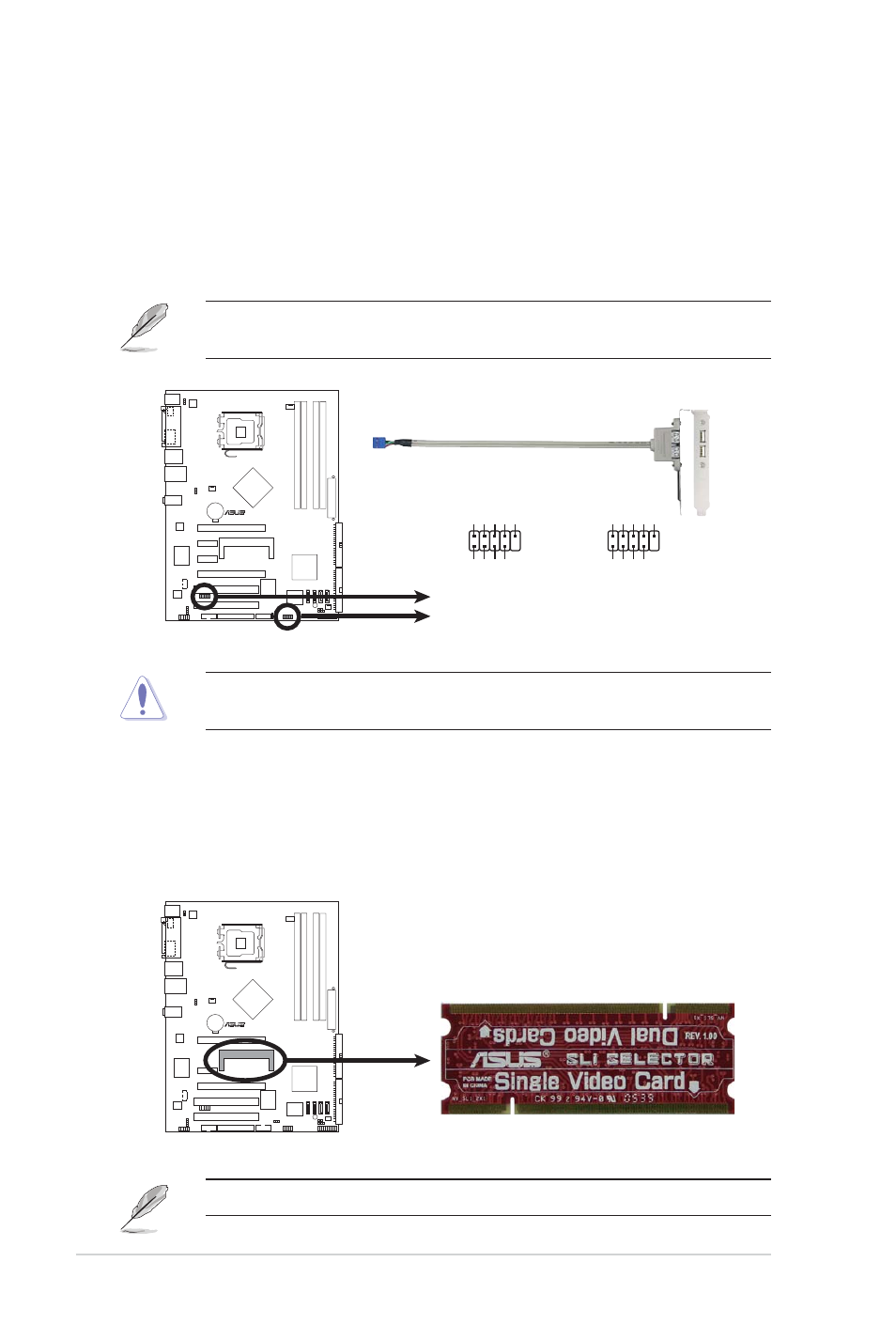

P5N-E SLI USB 2.0 Anschlüsse
USB78
USB+5V
USB_P8-
USB_P8+
GND
NC
USB+5V
USB_P7-
USB_P7+
GND
1
USB56
USB+5V
USB_P6-
USB_P6+
GND
NC
USB+5V
USB_P5-
USB_P5+
GND
1
6.
ASUS EZ Selector-Kartenanschluss (144-pol. SLI_CON)
Dieser Anschluss ist für die ASUS-eigene ASUS EZ Selector-Karte, mit der
Sie den SLI-Modus auf Single Video Card oder Dual Video Cards einstellen
können.
Die EZ Selector-Karte ist standardmäßig auf Single Video Card eingestellt.
P5N-E SLI
R
P5N-E SLI Selector-Kartenanschluss
