12. Systemtafelanschluss (20-1 pol. PANEL)
Dieser Anschluss unterstützt mehrere Gehäuse-gebundene Funktionen.
Die System-Bedienfeldanschlüsse sind mit Farben gekennzeichnet, um
eine einfache und richtige Verbindung sicherzustellen. Einzelheiten hierzu
entnehmen Sie bitte den folgenden Anschlussbeschreibungen.
• Systemstrom-LED (grün, 3-pol. PLED)
Dieser 3-pol. Anschluss wird mit der System-Strom-LED verbunden.
Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem
Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System
einschalten. Sie blinkt, wenn sich das System im Energiesparmodus
befi ndet.
• Festplattenaktivität (rot, 2-pol. IDE_LED)
Dieser 2-pol. Anschluss wird mit der HDD Aktivitäts-LED verbunden.
Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss.
Die IDE LED leuchtet auf oder blinkt, wenn Daten auf der Festplatte
gelesen oder auf die Festplatte geschrieben werden.
• Systemlautsprecher (orange, 4-pol. SPEAKER)
Dieser 4-pol. Anschluss wird mit dem am Gehäuse befestigten
System-Lautsprecher verbunden. Über diesen Lautsprecher hören Sie
Systemsignale und Warntöne.
• Stromschalter/Soft-Aus-Schalter (gelb, 2-pol. PWRSW)
Dieser Anschluss wird mit dem Systemstromschalter verbunden.
Durch Drücken des Netzschalters wird das System eingeschaltet oder
wechselt das System in den Energiesparmodus oder Soft-Aus-Modus,
je nach den Einstellungen im BIOS. Ist das System eingeschaltet und
halten Sie den Netzschalter länger als 4 Sekunden gedrückt, wird das
System ausgeschaltet.
• Reset-Schalter (blau, 2-pol. RESET)
Verbinden Sie diesen 2-pol. Anschluss mit einem am Gehäuse
befestigten Reset-Schalter, um das System ohne Ausschalten neu zu
starten.
A8R-MVP
®

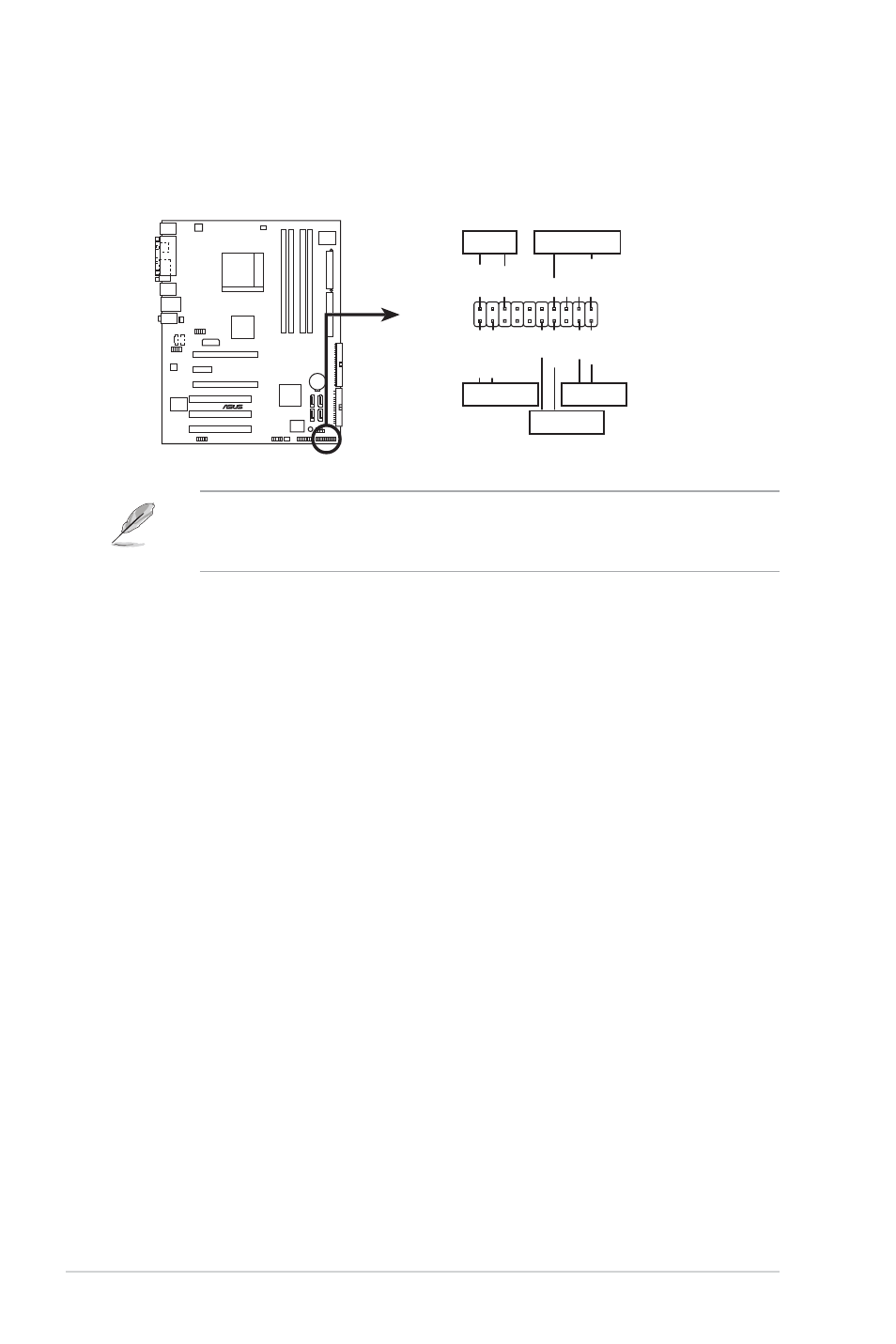

A8R-MVP Systemtafelanschluss
*
