2-14 Kapitel 2: Hardware-Beschreibungen
Kanal Steckplätze
Kanal A DIMM_A1 und DIMM_A2
Kanal B DIMM_B1 und DIMM_B2
2.4 Systemspeicher
2.4.1 Übersicht
Das Motherboard ist mit vier Double Data Rate 2 (DDR2) Dual Inline Memory
Modules (DIMM)-Steckplätzen ausgestattet.

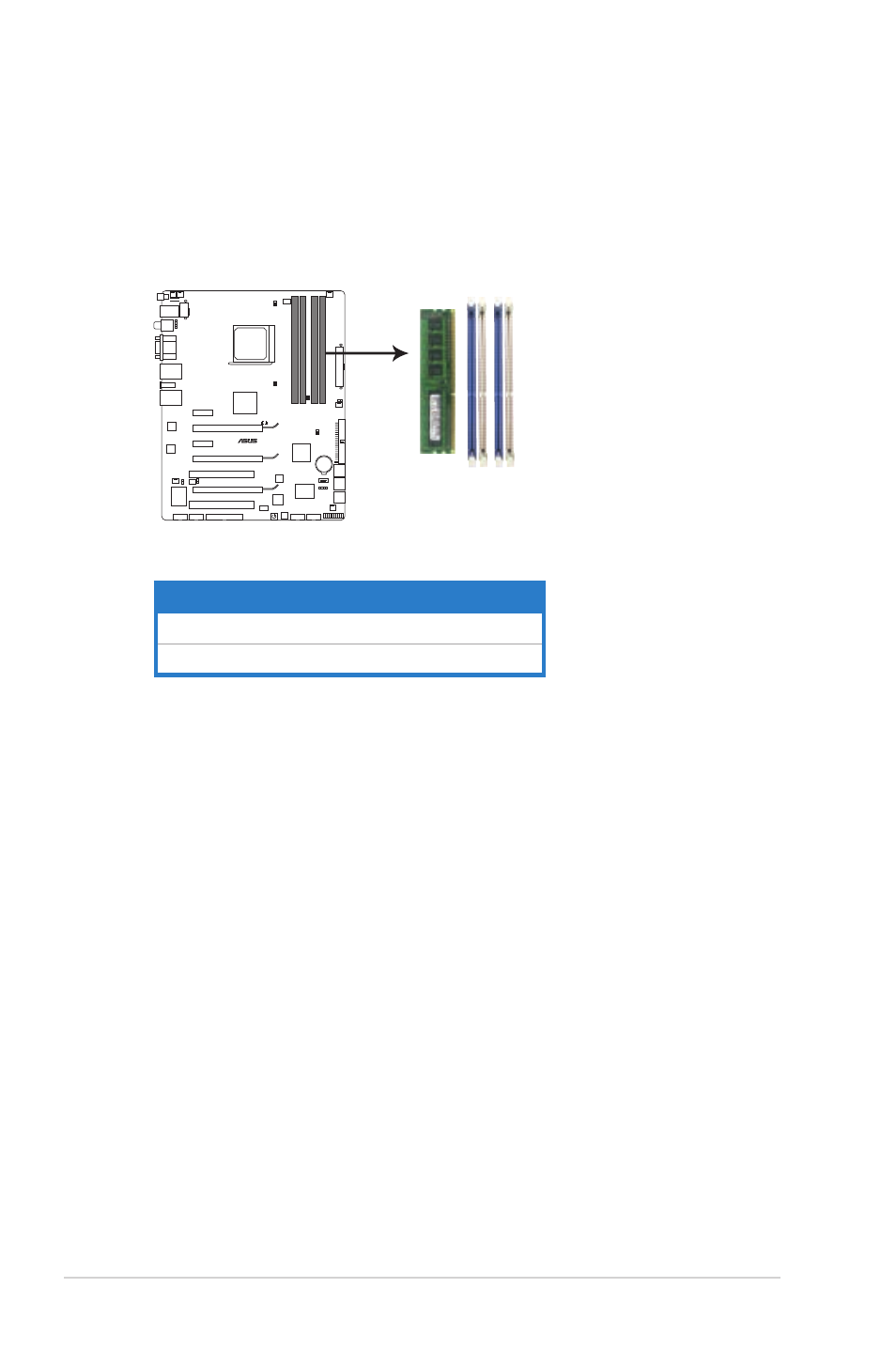

Die nachstehende Abbildung zeigt die Position der DDR2-DIMM-Steckplätze an:
CROSSHAIR II FORMULA
®
RESET
CROSSHAIR II FORMULA 240-pol. DDR2 DIMM-Steckplätze
DIMM_A1 DIMM_A2 DIMM_B1 DIMM_B2
