1-8

Kapitel 1: Produkteinführung

Um Schäden an den Sockelpolen

zu vermeiden, entfernen Sie bitte

die PnP-Abdeckung nicht vor dem

Beginn der CPU-Installation.

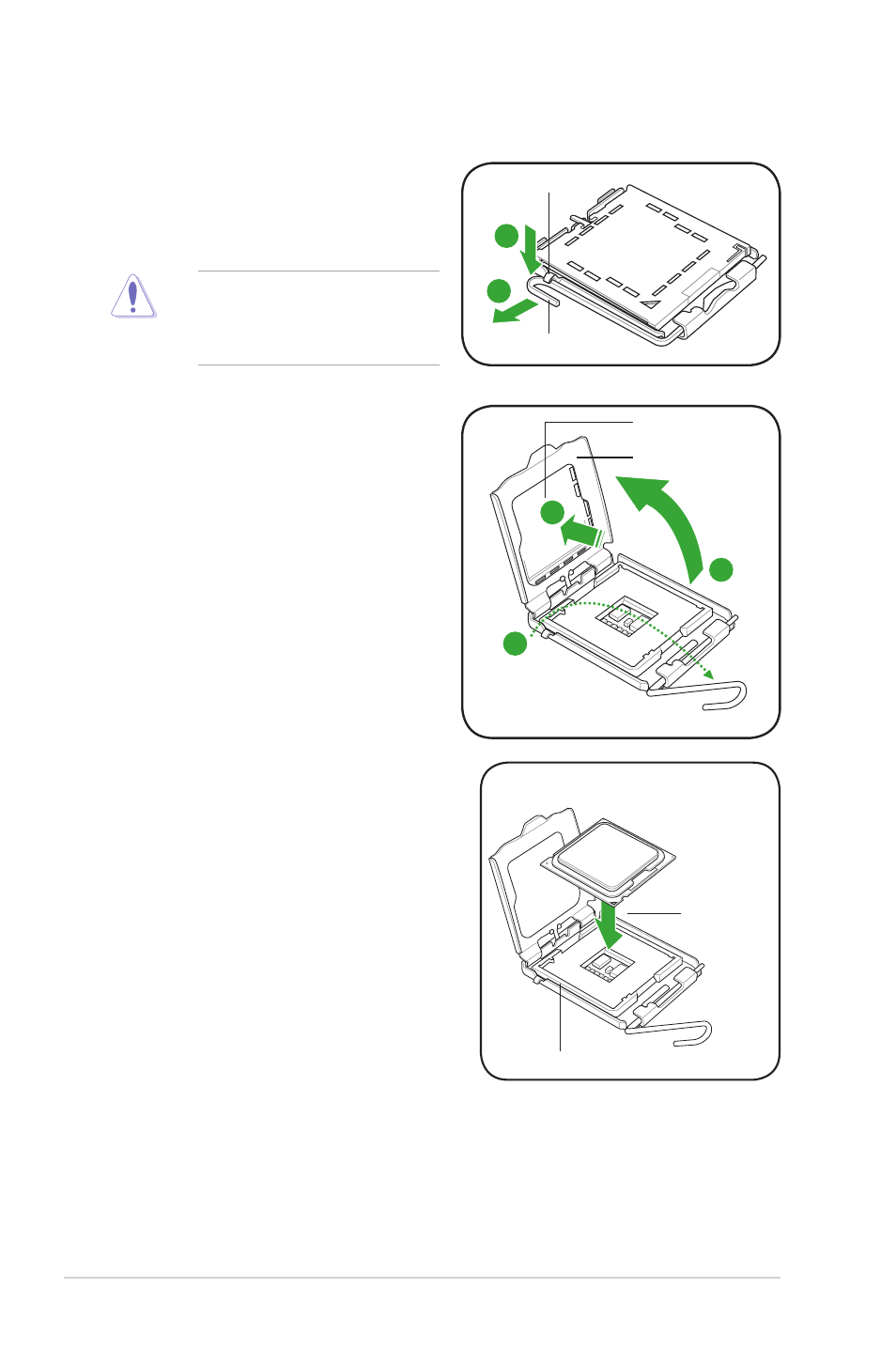

2.

Drücken Sie den Arretierhebel mit

Ihrem Daumen (A) und schieben

ihn nach links (B), bis er von dem

Halteriegel losgelassen wird.

4.

Heben Sie die Deckplatte mit dem

Daumen und dem Zeigefinger bis zu

einem Winkel von 100 Grad an (4A).

Drücken Sie die PnP-Abdeckung von

der Deckplattenaussparung, um sie zu

entfernen (4B).

3.

Heben Sie den Arretierhebel in

Pfeilrichtung bis zu einem Winkel von

135 Grad an.

5.

Legen Sie die CPU auf den Sockel.

Richten Sie dabei das goldene Dreieck

auf die untere linke Ecke des Sockels

aus. Die Sockelausrichtungsnase muss in

die CPU-Kerbe einpassen.

A

B

Arretierhebel

Halteriegel

Deckplatte

PnP-

Abdeckung

4A

4B

3

Goldenes

Dreieckzeichen

Ausrichtungsnase

CPU-Kerbe
