4. JMicron
JMB363
®

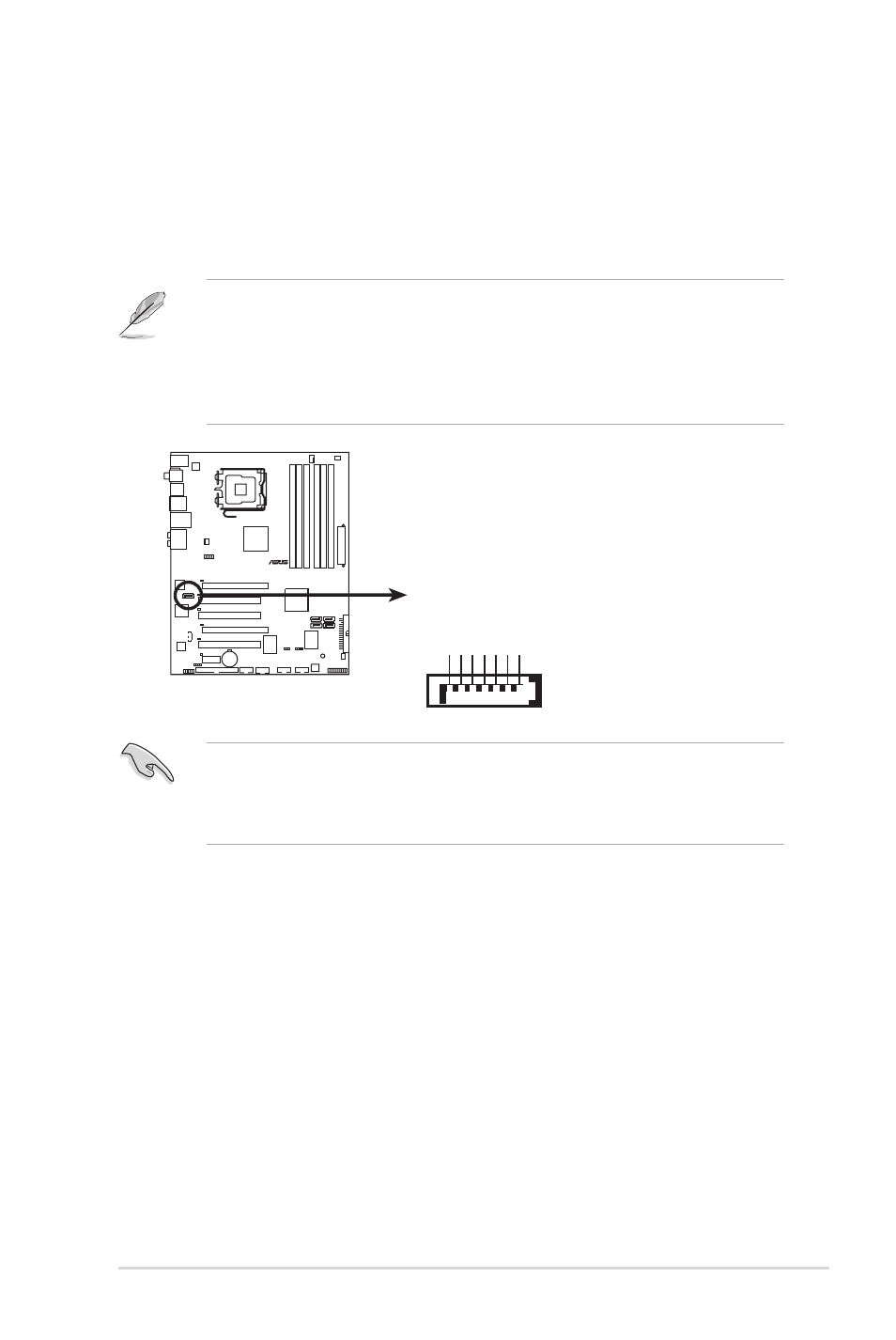

Serial ATA RAID-Anschluss (7-pol. SATA_E2)
Dieser Anschluss ist für ein Serial ATA-Signalkabel vorgesehen und
unterstützt eine Serial ATA-Festplatte. Um ein RAID 0-, RAID 1- oder JBOD-
Set zu erstellen, schließen Sie eine interne Serial ATA-Festplatte an diesen
Anschluss und ein externes Serial ATA-Laufwerk an den externen Serial
ATA-Anschluss an.
Das Element JMicron controller mode im BIOS ist standardmäßig auf [IDE]
eingestellt. Stellen Sie das Element auf [RAID] ein, um die Anschlüsse zum
Erstellen eines RAID-Sets verwenden zu können. Details siehe Abschnitt 5.4.3
JMicron
®
RAID-Konfi guration. Bei der Einstellung auf [AHCI] wird die Native
Command Queuing (NCQ)-Funktion unterstützt. Details siehe Abschnitt 4.4.5
Onboard-Gerätekonfi guration.
Bevor Sie mit einer SATA-Festplatte ein RAID erstellen, sollten Sie sich
vergewissern, dass das SATA-Signalkabel eingesteckt ist und die SATA-
Festplatte installiert wurde, sonst können Sie während des POSTs weder die
JMicron
®
JMB363 RAID-Software noch das BIOS-Setup öffnen.
P5KC
®
P5KC SATA-Anschluss
SATA_E2
GND
RSA
TA_TXP2
RSA
TA_TXN2
GND
RSA
TA_RXP2
RSA
TA_RXN2
GND
