ASUS M2N32-SLI Deluxe 2-27

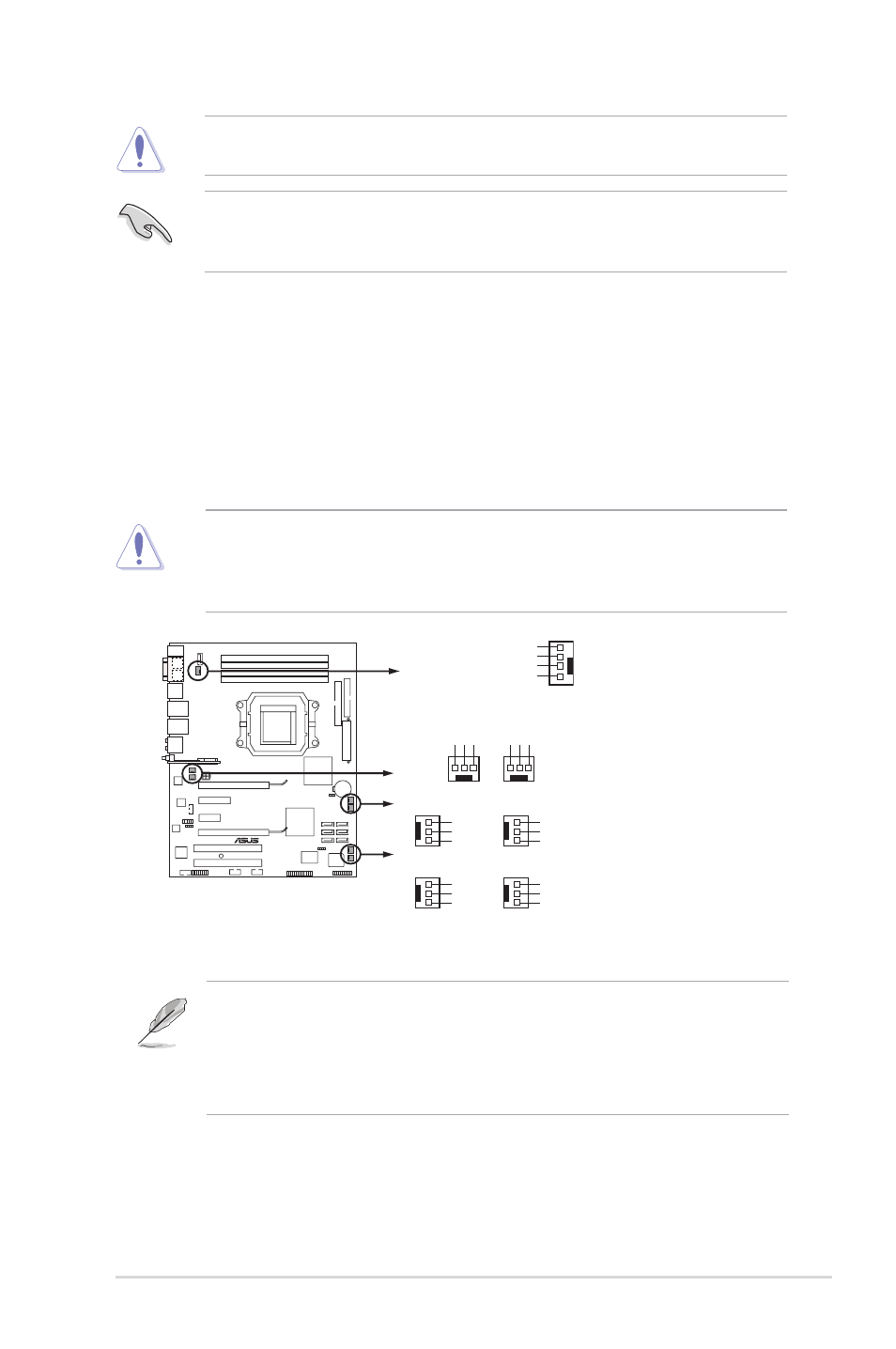

7. CPU-, Gehäuse-, Netzteil- und Chipsatzlüfteranschlüsse
(4-pin CPU_FAN, 3-pin CHA_FAN1, 3-pin CHA_FAN2, 3-pin CHA_FAN3,
3-pin CHA_FAN4, 3-pin PWR_FAN, 3-pin CHIP_FAN )
Die Lüfteranschlüsse unterstützen Lüfter mit 350mA~2000mA (24 W max.)
oder insgesamt 1A~7A (84W max.) mit +12V. Verbinden Sie die Lüfterkabel
mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes
Kabels zum Erdungsstift des Anschlusses passen muss.
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden.
Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-
Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE
Jumpersteckbrücke auf die Lüfteranschlüsse!
M2N32-SLI DELUXE
M2N32-SLI DELUXE
CPU-Lüfteranschlüsse
GND
+12V
Rotation GND
+12V
Rotation
GND
+12V
Rotation GND
+12V
Rotation
GND +12V Rotation
CPU_FAN
CHA_FAN1
GND +12V Rotation
CHA_FAN2
CHA_FAN3 CHA_FAN4
PWR_FAN CHIP_FAN
CPU FAN PWM
CPU FAN IN
CPU FAN PWR
GND
• Nur die Anschlüsse CPU-FAN und CHA-FAN 1-4 unterstützen die ASUS Q-
FAN2-Funktion.
• Wenn Sie zwei Grafi kkarten installieren, empfehlen wir, für
optimale Hitzeabsenkung das hintere Gehäuselüfterkabel an den
Motherboardanschluss CHA_FAN1 anzuschließen.
Verbinden Sie niemals ein USB-Kabel mit dem IEEE 1394-Anschluss, sonst
wird das Motherboard beschädigt!
Verbinden Sie zuerst ein 1394-Kabel mit dem ASUS Q-Connector (1394, rot),
und verbinden Sie dann den Q-Connector (1394) mit dem 1394-Anschluss auf
dem Motherboard.
