Wartung und Instandsetzung
7.2.1 Kupplung
Die Kupplungsgummis (Abb. 5/k) unterliegen einem
Verschleiß und und müssen regelmäßig (mindestens
1 x pro Jahr) überprüft werden. Verschlissene Kupp-
lungsgummis machen sich durch ein schlagendes
Geräusch beim Anlauf der Pumpe bemerkbar.
VORSICHT
Defekte Kupplungsgummis
Defekte Kupplungsgummis können zum Bruch der
Rotorwelle führen.
Zur Überprüfung der Kupplung den Motor
(Abb. 5/m) ausschalten und gegen Wiederein-
schalten sichern. Schrauben (Abb. 5/s
5
) am
Motorfl ansch (Abb. 5/n) lösen, bei Fussbefestigung
auch die Schraube (Abb. 5/s
6
). Motor mit motorsei-
tiger Kupplungshälfte (Abb. 5/q) axial abziehen und
mittels Hebezeug aufhängen. Sind die Kupplungs-
gummis (Abb. 5/k) beschädigt, Sicherungsringe
(Abb. 5/l) vom Kupplungsbolzen (Abb. 5/r) abneh-
men und Kupplungsgummis (Abb. 5/k) austauschen.
Distanzring (Abb. 5/p) belassen.
Kupplungsbolzen (Abb. 5/r) überprüfen und eventu-
ell auswechseln: Sicherungsring (Abb. 5/l
1
) abneh-
men. Kupplung mit Ventilator (Abb. 5/v) von Pum-
penwelle abziehen. Muttern (Abb. 5/w) mit Scheiben
(Abb. 5/u) lösen und Kupplungsbolzen austauschen.
ACHTUNG
Häufi ger Anlauf und hohe Umgebungstempe-
ratur
Die Lebensdauer der Kupplungsgummis (Abb. 5/k)
wird dadurch verkürzt.
Der Zusammenbau erfolgt in umgekehrter Reihen-
folge.

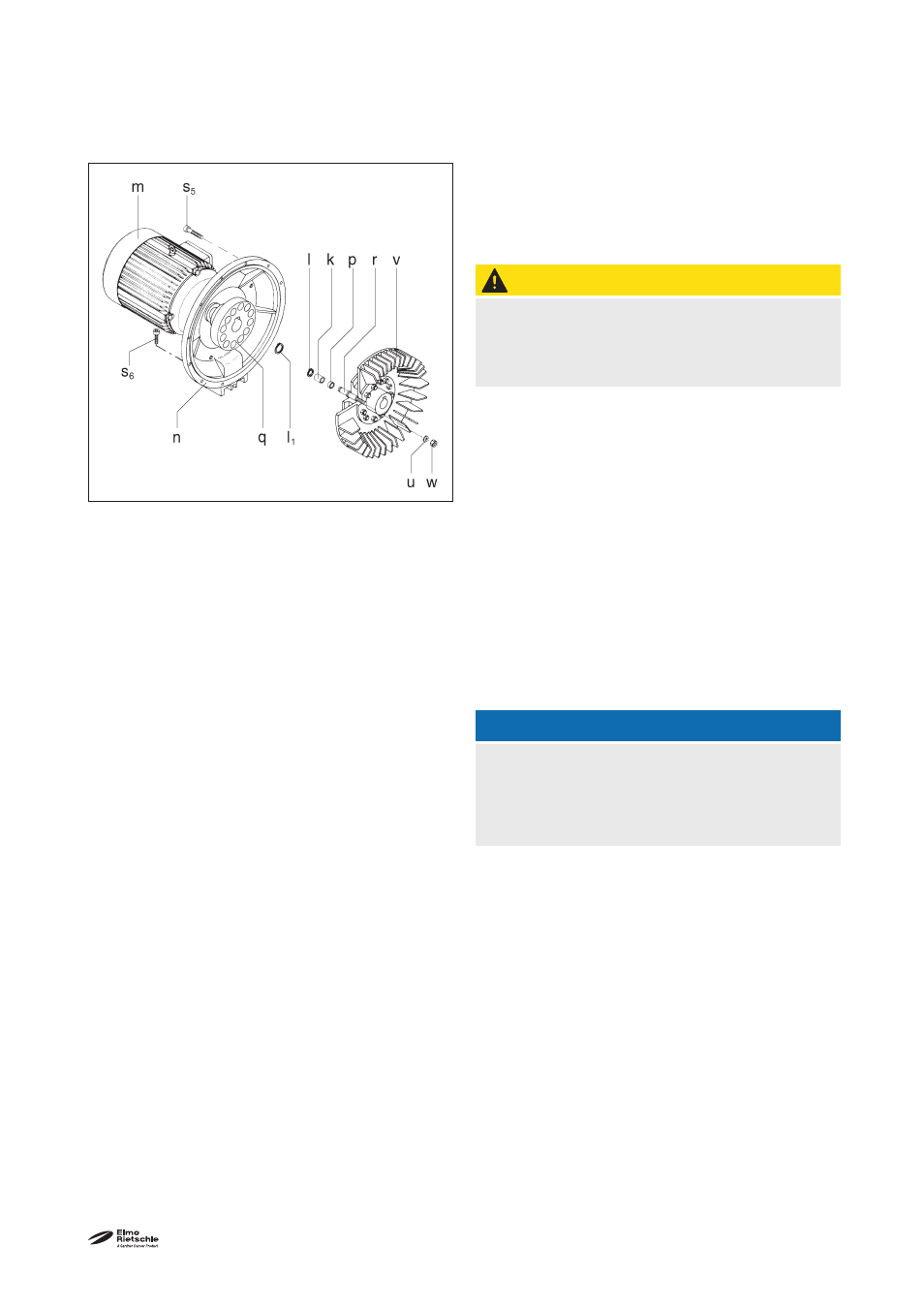

Abb. 5 Kupplung
k
Kupplungsgummi
l Sicherungsring
l
1
Sicherungsring
m
Motor
n
Motorfl ansch
p
Distanzring
q
motorseitige Kupplungshälfte
r
Kupplungsbolzen
s
5
Schraube
s
6
Schraube
u Scheibe
v Ventilator
w Mutter
