X-TATIC PRO 4

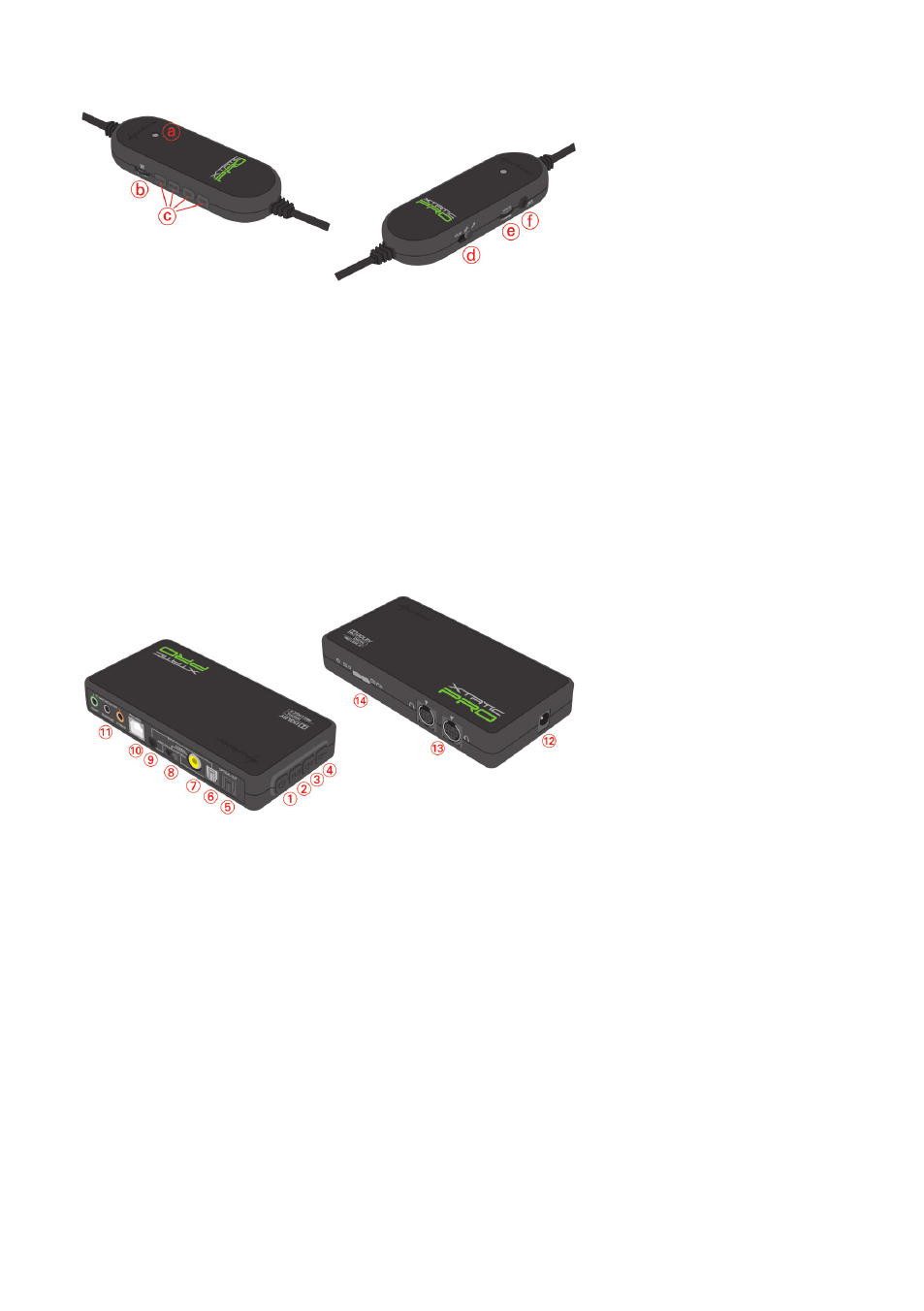

2. Der kabelintegrierte Kontroller im Überblick
a – Status-LED
b – Lautstärkeregler
c – Auswahlschalter für die einzelnen Kanäle
d – Mikrofon-Stummschaltung/MVM-Auswahlschalter*
e – Lautstärkeregler für die Chat-Lautstärke
f – Anschluss für Xbox 360 ® -Chatkabel
* Bei eingeschalteter Microphone-Voice-Monitoring-Funktion (MVM) können Sie die eigene
Stimme beim Chatten hören, damit Sie immer eine klare Rückmeldung über ihre Sprechlaut-
stärke erhalten. Diese Funktion kann abgeschaltet werden.
3. Die SCU im Überblick
1 – An-/Ausschalter
2 – An-/Ausschalter für Pro Logic ® II
3 – Lautstärke erhöhen (+)
4 – Lautstärke verringern ( –)
5 – Optischer Audio-Ausgang (S/PDIF)
6 – Optischer Audio-Eingang (S/PDIF)
7 – Koaxialer Audio-Eingang
8 – Auswahlschalter für Audio-Eingänge (Analog/Coaxial/Optical)
9 – 3,5-mm-Analog-Audio-Eingang
10 – USB-Anschluss für PS3™- und PC-Mikrofon
11 – Analoge Audio-Ausgänge (3x 3,5-mm-Buchsen für Front-, Surround- und
Center-/Subwoofer-Lautsprecher)
12 – ISO-Stromanschluss (DC In)
13 – Analoge Audio-Ausgänge für das X-Tatic-Headset (2x G9-Anschlüsse)
14 – Status-LEDs für Strom, Dolby ® Digital und Pro Logic ® -Eingabe

