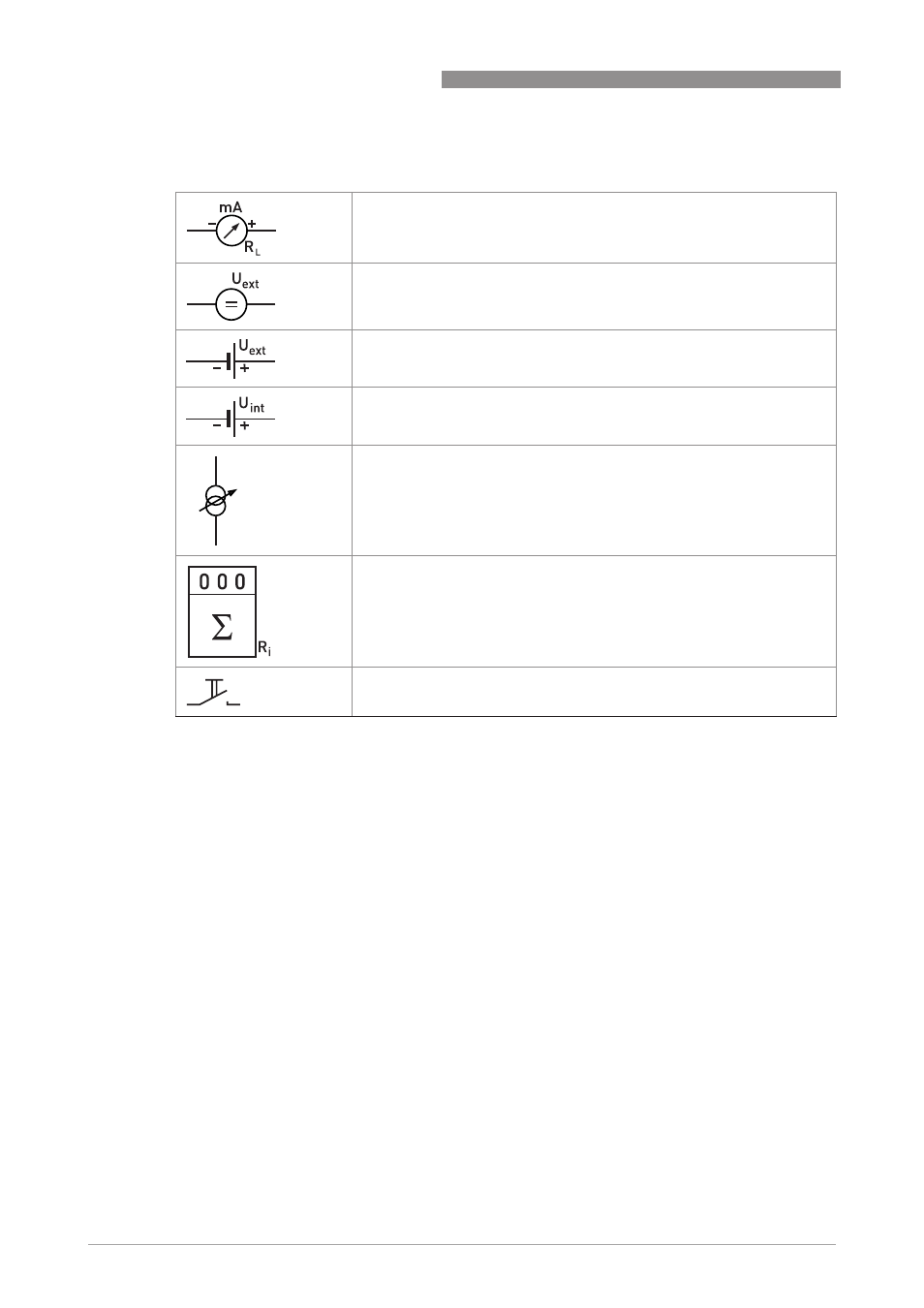

4.7.2 Beschreibung der elektrischen Symbole
mA-Meter
0...20 mA oder 4...20 mA und andere
R
L
ist der Innenwiderstand der Messstelle, incl. der Leitungswiderstände
Gleichspannungsquelle (U
ext
), externe Hilfsenergie, beliebige
Anschlusspolarität
Gleichspannungsquelle (U
ext
), Anschlusspolarität entsprechend der
Anschlussbilder beachten
Interne Gleichspannungsquelle
Gesteuerte Stromquelle
Elektronischer oder elektromagnetischer Zähler
Bei Frequenzen oberhalb von 100 Hz sind für den Anschluss der Zähler
abgeschirmte Leitungen zu verwenden.
R
i
Innenwiderstand des Zählers
Taster, Schließer oder ähnliches
Tabelle 4-1: Symbolbeschreibung
