KROHNE DK 700 DE Benutzerhandbuch
Klein- durchflussmesser, Für die analysentechnik, Dk 700
4000666101
KROHNE 08/2009
Montage-
und
Klein- Durchflussmesser
Betriebsanleitung
für die Analysentechnik
DK 700
Betriebshinweise
Werkstoffverträglichkeit sicherstellen.
Die Meßstofftemperatur und der Betriebsüberdruck dürfen
die zulässigen Höchstwerte nicht überschreiten (siehe
Technische Daten).
Der Betrieb mit brennbaren Messstoffen ist nur zulässig,
wenn dadurch kein explosionsfähiges Brennstoff/Luftgemisch
im Inneren des Durchflussmessers gebildet wird!
Die Berechnung der drucktragenden Teile erfolgt ohne
Zuschlag für Korrosion, Abtragung durch Abrieb oder
Kavitation.
Einbau in die Rohrleitung
Der Schwebekörper-Durchflussmesser muß senkrecht
eingebaut werden (Schwebekörpermessprinzip.
Durchflussrichtung von unten nach oben).
Die Rohrleitungen zum Gerät sind vor dem Anschließen
durch
Ausblasen oder Spülen zu reinigen.
Der Anschluß erfolgt mit Anschlußstücken, die der
Geräteausführung entsprechen. Dabei sind die Leitungen
zentrisch und möglichst spannungsfrei auf die
Anschlußbohrungen des Meßgerätes zu führen.
Gegebenenfalls sind die Rohrleitungen abzufangen, um die
Übertragung von Vibrationen auf das Meßgerät zu
verhindern.

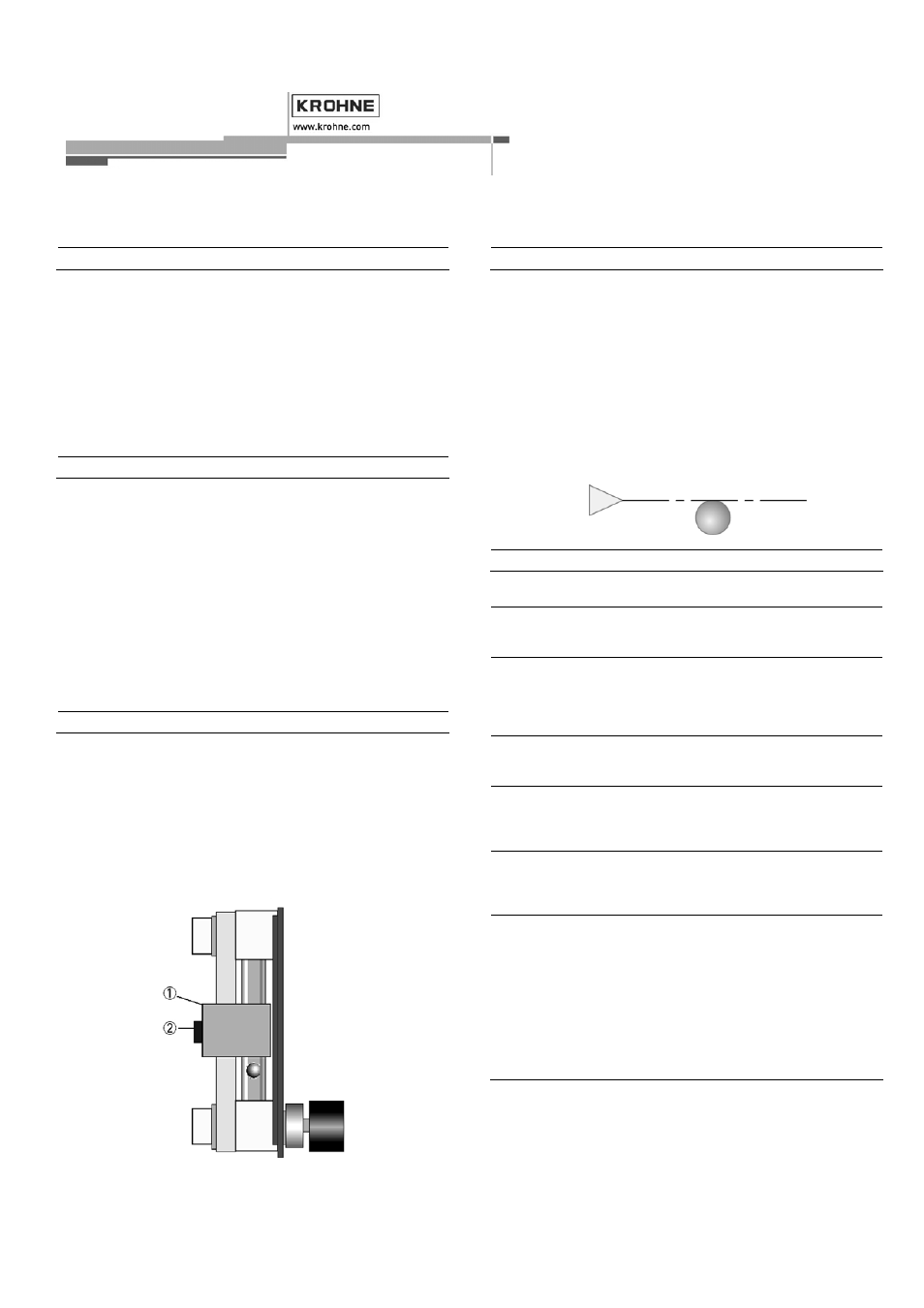

Schalttafeleinbau
(siehe Abmessungen und Gewichte)
Für den Schalttafeleinbau ist der Schalttafelausschnitt nach
Zeichnung vorzubereiten.
Für die Montage ist der Spannbügel 1 mit zugehöriger
Innensechskantschraube 2, SW 4 mm vom Gerät zu lösen.
Gerät in den Schalttafelausschnitt einsetzen und vertikal
ausrichten.
Anschließend das Gerät mit dem Spannbügel und der
Innensechskantschraube (SW 4 mm) befestigen.
Inbetriebnahme
Nadelventil am Durchflußmesser schließen.
Absperrventile vor und hinter dem Messgerät öffnen.
Geräteventil langsam öffnen und den gewünschten
Durchfluss einstellen. Bei Flüssigkeiten ist auf sorgfältiges
Entlüften der Rohrleitungen zu achten, um Druckstöße zu
vermeiden, die zum Bruch des Glaskonus führen können.
Bei Gasen den Betriebsdruck langsam ansteigen lassen.
Prellschläge des Schwebekörpers (z.B. bei Magnetventilen)
sind zu verhindern, da sonst Beschädigungen am Gerät
auftreten können.
Der Durchflusswert wird an der Oberkante des
Schwebekörpers (Kugel) abgelesen.
Ablesekante
Technische Daten
Meßbereiche siehe Durchflusstabelle
Genauigkeit
nach VDI/VDE-Richtlinie 3513, BL. 2 /q
G
= 50%)
DK 701
6%
DK 702
4%
Meßkonus
Typ NG
50
Länge 60mm
Skalenteilung
Durchflußeinheiten
Schwebekörperform Kugel
Betriebsdaten
max. zul. Betriebsüberdruck
4 bar
max. Meßstofftemperatur
100°C
Anschluß
Standard G
1/8
Option
Schlauchanschlüsse 6 mm
Anschlußmaß 75
mm
Nadelventildurchmesser
Durchflußbereiche
< 5 l/h Wasser, ≤ 100 l/h Luft
1,0 mm
> 5 l/h Wasser, > 100 l/h Luft
2,5 mm
Werkstoffe
Meßkonus Borosilikatglas
Schwebekörper
CrNi-Stahl 1.4401, Glas
Dichtungen:
Standard
FKM / PTFE
Option
FFKM / PTFE
Ventilspindel CrNi-Stahl
1.4571
Armatur:
Schiene Aluminium
eloxiert
Frontplatte Polycarbonat
Kopf- und Fußstücke
PVDF
