Seite 17
1.5.3

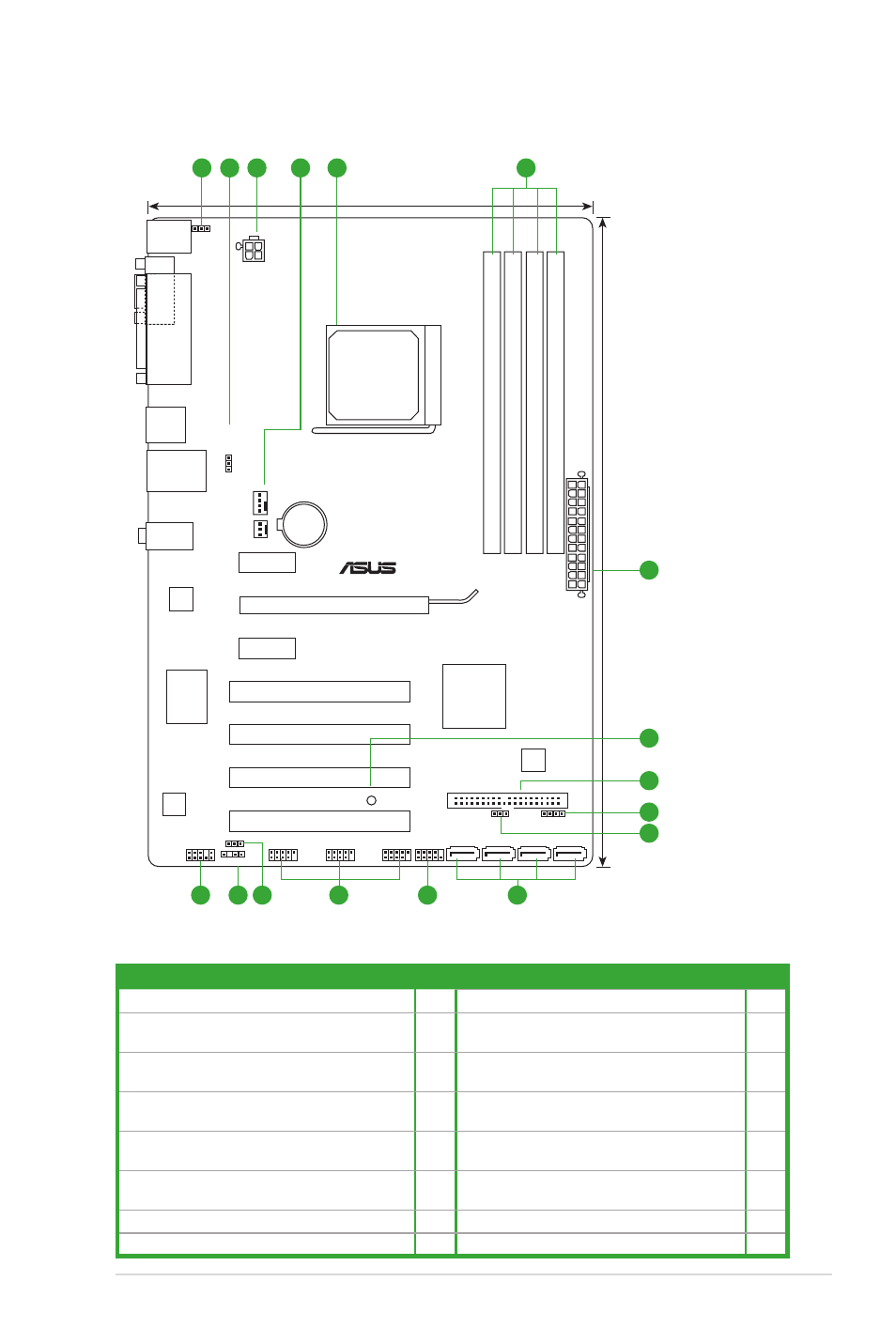

Motherboard-Layout
1.5.4
Layoutbeschreibung
Anschlüsse/Jumper/Steckplätze/LED
Seite
Anschlüsse/Jumper/Steckplätze/LED
Seite
1. Tastaturstrom (3-pol. KBPWR)
1-19 9.
System-Lautsprecher (4- pol. SPEAKER)
1-24
2. USB-Gerät Weckfunktion (3-pol. USBPW1-4,
USBPW5-10)
1-19 10. RTC RAM löschen (CLRTC)
1-18
3. ATX-Stromanschluss (24-pol. EATXPWR, 4-pol.
ATX12V)
1-22 11. Serial ATA-Anschlüsse (7-pol. SATA1-4)
1-24
4. CPU- und Gehäuselüfteranschlüsse (4-pol.
CPU_FAN und 3-pol. CHA_FAN)
1-27 12. Systemtafelanschluss (10-1 pol. F_PANEL)
1-25
5. AMD CPU-Sockel
1-8
13. USB-Anschlüsse (10-1 pol. USB56, USB78,
USB910)
1-26
6. DDR3 DIMM-Steckplätze
1-11 14. Digitaler Audioanschluss (4-1 pol.
SPDIF_OUT)
1-27
7. Onboard LED
1-5
15. Fronttafel-Audio-Anschluss (10-1 pol. AAFP) 1-21
8. IDE-Anschluss (40-1 pol. PRI_IDE)
1-23
M4N68T PRO
PCIEX16
PCIEX1_1
PCIEX1_2
PCI3
PCI4
PCI2
PCI1
USB910
USB78
USB56
SPDIF_OUT
AAFP
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8211CL
KBMS
8Mb
BIOS
SB_PWR
CLRTC
SPEAKER
USBPW5-10
USBPW1-4
KBPWR
20.8cm(8.2in)
DDR3 DIMM_A1 (64bit, 240-pin module)
SOCKET AM3
DDR3 DIMM_B1 (64bit, 240-pin module)
DDR3 DIMM_A2 (64bit, 240-pin module)
DDR3 DIMM_B2 (64bit, 240-pin module)
SATA1
SATA2
SATA3
SATA4
AUDIO
LPT
COM
LAN1_USB12
USB34
30.5cm(12.0in)
PRI_IDE
NVIDIA
®
MCP68 SE
F_PANEL
3
2
5
4
3
1
6
11
14 2
13
12
15
10
8
9
7
ASUS M4N68T PRO
1-7
