Benutzerhandbuch __________________________________________________________________
94 ___________________________________________________________________ M210619DE-E
Abmessungen in mm (Zoll)
Abmessungen von Messwertgeber-
gehäuse und Montageplatte
0507-049

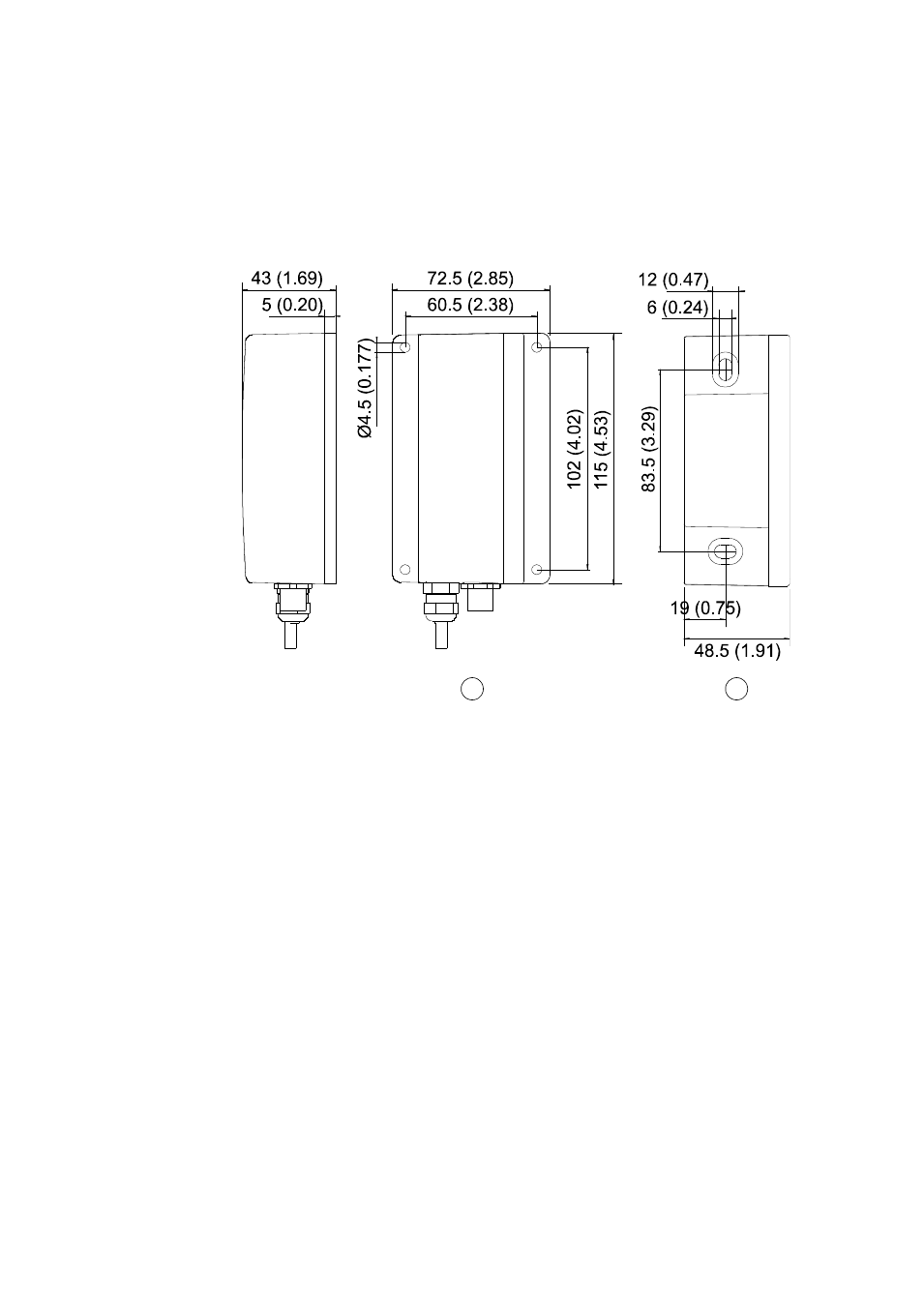

Abb. 21 Abmessungen von Messwertgebergehäuse und
Montageplatten
Die folgenden Ziffern beziehen sich auf Abb. 21 oben.
Montageplattenoptionen:
1 = Wandplatte/Abdeckung, größere Platte mit Flansch
2 = Wandplatte/Abdeckung, kleinere Platte ohne Flansch
1
2
