Luftmenge
Der Kestrel Windmesser zeigt die Luftdurchsatzmenge aufgrund der unmittelbaren Luftgeschwindigkeit
und des Querschnitts der Öffnung an, durch die die Luft passiert. Wenn Ihr Gewerbe einen bestimmten
Standard zur Luftmengenmessung verwendet, dann achten Sie darauf, sich bei der Nutzung dieses
Produkts an diesen Standard zu halten.
Um die Maße des Rohrs oder der Öffnung einzustellen, drücken Sie auf , während Sie den Bildschirm AIR
FLOW (LUFTMENGE) ansehen. Dann erscheint der Bildschirm DIMENSIONAL SETTING (MASSEINSTELLUNG),
auf dem das Wort SHAPE (FORM) hervorgehoben ist.
Sie können mit den Tasten und die Form der Öffnung aussuchen. Die Möglichkeiten sind rund oder
rechteckig. Drücken Sie auf , um die Maßeinstellung hervorzuheben. Bei runden Öffnungen geben Sie
einfach den Durchmesser der Öffnung ein. Sie können den Wert mit und verringern oder erhöhen.
Wenn Sie diese Tasten gedrückt halten, verändern sich die Werte schnell. Bei rechteckigen Öffnungen
geben Sie die Länge und Breite der Öffnung ein.
Wenn die Maßeinstellungen stimmen, drücken Sie auf , um den Bildschirm DIMENSIONAL SETTING
(MASSEINSTELLUNG) zu verlassen und zum Bildschirm AIR FLOW (LUFTMENGE) zurückzukehren. Der
angezeigte Luftmengenwert ist das Ergebnis einer Multiplikation der unmittelbaren Luftgeschwindigkeit
mal die Fläche der programmierten Öffnung.
Beachten Sie, dass Sie die Einheit für die Eingabe der Öffnungsmaße im Hauptmenü ändern können (siehe
Abschnitt für Anweisungen über das Hauptmenü). Sie haben die Wahl zwischen Zoll, Fuß, cm und m.
Der Kestrel Windmesser verfügt auch über eine Durchschnittsfunktion, mit der Sie ein Rohr durchschreiten
können, während das Gerät automatisch den CFM-Durchschnitt berechnet. Diese Methode führt zu
genaueren Ergebnissen, speziell in Rohren mit variablem Luftzug oder mit Registern. Hierfür drücken
Sie einfach auf dem Bildschirm Luftmenge auf , um zum Bildschirm Max/Average (Max/Durchschn.) zu
gelangen. Drücken Sie zum Beginnen der Durchschnittsmessung auf und gehen dann durch das Rohr.
Wenn Sie fertig sind, drücken Sie wieder auf , um die Messung zu beenden. Drücken Sie auf , um die
Daten zu löschen. Weitere Informationen finden Sie im Abschnitt „Anwendungsbeispiele“.
Manuelle Datenspeicherung
Um die Daten manuell zu speichern, drücken Sie auf
. Es erscheint folgendes: Data Stored (Daten
gespeichert) (Daten wurden festgehalten und erscheinen in der Grafik), Full (Voll) (Overwrite ist
abgeschaltet und der Datenspeicher ist voll) oder Off (Aus) (die manuelle Speichertaste ist deaktiviert).
(Siehe Abschnitt Hauptmenü für mehr Info über den Speicher.)
Relative Luftfeuchte
Das Kestrel Messgerät kann die relative Luftfeuchte ziemlich genau messen: +/- 3% RF zwischen 5%
und 95%. Um den Betrieb innerhalb dieser Angaben zu gewährleisten, halten Sie sich bitte an die
folgenden Empfehlungen:
• Vermeiden Sie Messungen in direktem Sonnenlicht, das die Luft in der Kammer des
Feuchtigkeitssensors aufheizt und falsche Messungen verursachen kann.
• Falls die Umstände es unumgänglich machen, dass das Kestrel Messgerät großen
Temperaturschwankungen ausgesetzt wird, bevor Sie die relative Luftfeuchte messen wollen (wenn
Sie das Kestrel Messgeräts z.B. von Zimmertemperatur bei 21°C im Winter mit nach draußen nehmen,
wo nur ca. 4°C herrschen), müssen Sie zusätzliche Maßnahmen ergreifen, um sicherzustellen, dass der
Außentemperatursensor des Kestrel Messgeräts an die Temperatur angeglichen wird..
- Im Idealfall liefern Sie einen Luftzug von mind. 1 m/s (3,5 km/h) über dem Temperatursensor
– halten Sie das Kestrel Messgerät in den Luftzug. Wenn kein Luftzug herrscht, schwenken
Sie das Gerät einfach ein paarmal durch die Luft, damit die Luft über die Sensoren weht.
Wenn Luft an die Temperatursensoren und Feuchtigkeit in die Feuchtigkeitskammern kommt,
werden die Messungen innerhalb von 2-3 Minuten im angegebenen Rahmen liegen, selbst bei
großen Temperaturschwankungen.
Kestrel
®
4200 Pocket Air Flow
®
Tracker
13
- Wenn kein Luftzug erzeugt werden kann, müssen Sie dem Gerät genügend Zeit einräumen,
damit sich die RF-Werte stabilisieren können. Dies kann bis zu 20 Minuten dauern – je größer
der Temperaturumschwung, um so länger dauert es. Sie können die Speicherkapazität des
Kestrel Messgeräts zur Bestätigung verwenden, dass sich das Gerät auf eine richtige Messung
eingependelt hat: Stellen Sie die Speicheroptionen auf ein relativ kurzes Interval ein (20 Sekunden
ist am besten), wählen Sie die grafische Anzeige für RF und Sie können sehen, wann sich der Wert
nicht mehr sonderlich verändert. Zu diesem Zeitpunkt ist der RF-Wert stabil und Sie können sich
auf die Genauigkeit im angegebenen Rahmen verlassen.
Barometrischer Druck und Höheneinstellung
Das Kestrel Messgerät misst den Stationsdruck – den tatsächlichen Luftdruck am Messstandort – und
verwendet diesen Wert zur Berechnung des barometrischen Drucks und der Höhe. Der Stationsdruck
verändert sich aufgrund von zwei Dingen – Höhenveränderungen und Veränderungen in der Atmosphäre.
Weil das Kestrel Messgerät nie am gleichen Platz und auf derselben Höhe bleibt, ist es wichtig, die Korrekturen
oder „Referenzpunkte“ regelmäßig einzugeben, wenn Sie genaue Druck- und Höhenangaben brauchen.
Der barometrische Druck ist der Stationsdruck korrigiert auf den Meeresspiegel. Um die Korrektur
vorzunehmen benötigt das Kestrel Messgerät eine genaue Referenzhöhe. Die Höhe bezieht sich auf
die Höhe über dem Meeresspiegel. Um die Höhe richtig zu berechnen, braucht das Gerät eine genaue
barometrische Druckreferenz, die man auch als „Altimetereinstellung“ bezeichnet. Sie müssen nur EINEN
dieser beiden Werte kennen (aktuellen barometrischen Druck oder derzeitige Höhe), um Ihr Kestrel
Messgerät für genaue Messungen einzustellen.

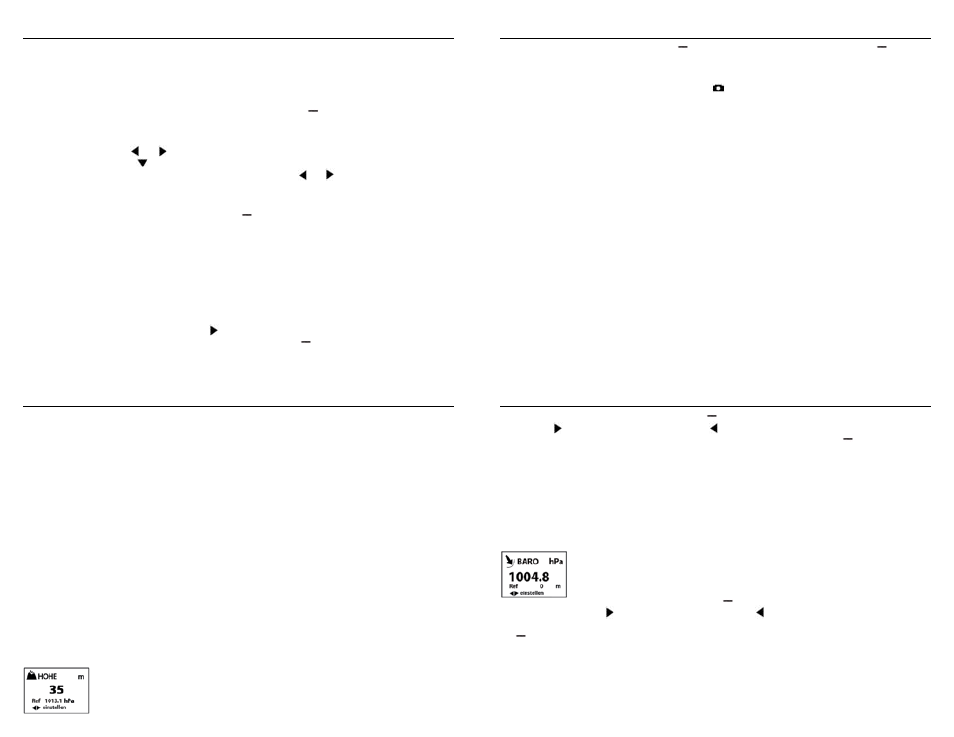

Beginnen Sie mit dem bekannten barometrischen Druck für Ihren Standort
Sie können Ihren aktuellen barometrischen Druck über eine Internet-Wetterseite
eines in der Nähe gelegenen Orts abfragen oder beim örtlichen Flughafen erfragen.
Stellen Sie diesen Wert als Referenzdruck auf dem Bildschirm ALTITUDE (HÖHE) ein,
um die richtige Höhe festzustellen: Drücken Sie auf um den Referenzeinstellungsmodus einzugeben.
Mit der Taste erhöhen Sie den Referenzdruck, mit verringern Sie ihn. Sie werden bemerken, dass
sich die Höhenmessung ändert, wenn Sie den Referenzdruck ändern. Drücken Sie auf , um den
Einstellungsmodus zu verlassen. Stellen Sie Ihr Kestrel Messgerät auf einem Tisch ab, damit sich die
Höhenmessung stabilisieren kann. (Hinweis: auch kleine Druckveränderungen erzeugen bemerkbare
Höhenänderungen. Um aussagekräftige Messungen für Aktivitäten zu erhalten, bei denen sich der Druck
schnell verändert, enthält das Kestrel Messgerät eine Funktion für schnelle Höhenmessung. Darum hat
die Höhenmessung die Tendenz, um mehrere cm zu schwanken.) Nachdem Sie die aktuelle Höhe auf dem
Bildschirm ALTITUDE (HÖHE) abgelesen haben, schwenken Sie zum Bildschirm BARO um und geben diesen
Wert auf dieselbe Art und Weise als Referenzhöhe ein. Nun sind beide Messungen genau.
Beginnen Sie mit der bekannten Höhe Ihres Standorts
Sie können Ihre Höhe einer topografischen Karte oder einem örtlichen Markstein
entnehmen. Google Earth ist ein ausgezeichnetes, kostenloses Programm mit exakten
Höhenangaben für jede denkbare Adresse: www.earth.google.com/. Stellen Sie diesen
Wert als Referenzhöhe auf dem Bildschirm BARO ein, um den richtigen barometrischen
Druck festzustellen: Drücken Sie auf , um den Referenzeinstellungsmodus
einzugeben. Mit der Taste erhöhen Sie die Referenzhöhe, mit verringern Sie sie. Sie werden bemerken,
dass sich die Messung des barometrischen Drucks ändert, wenn Sie die Referenzhöhe ändern. Drücken Sie
auf , um den Einstellungsmodus zu verlassen. Lassen Sie dem Kestrel Messgerät nochmals Zeit, sich zu
stabilisieren, dann geben Sie den Wert des Bildschirms BARO als Referenzdruck im Bildschirm ALTITUDE
(HÖHE) auf dieselbe Art und Weise ein. Beide Messungen sind jetzt genau.
Wenn Sie gespeicherte Daten ansehen, denken Sie daran, dass Druck- UND Standort-/
Höhenveränderungen die gespeicherten Werte beeinflussen. Wenn sich der Messdruck aufgrund des
Wetters ändert, stellen Sie die Referenzhöhe auf dem Bildschirm BARO ein und lassen Sie das Kestrel
