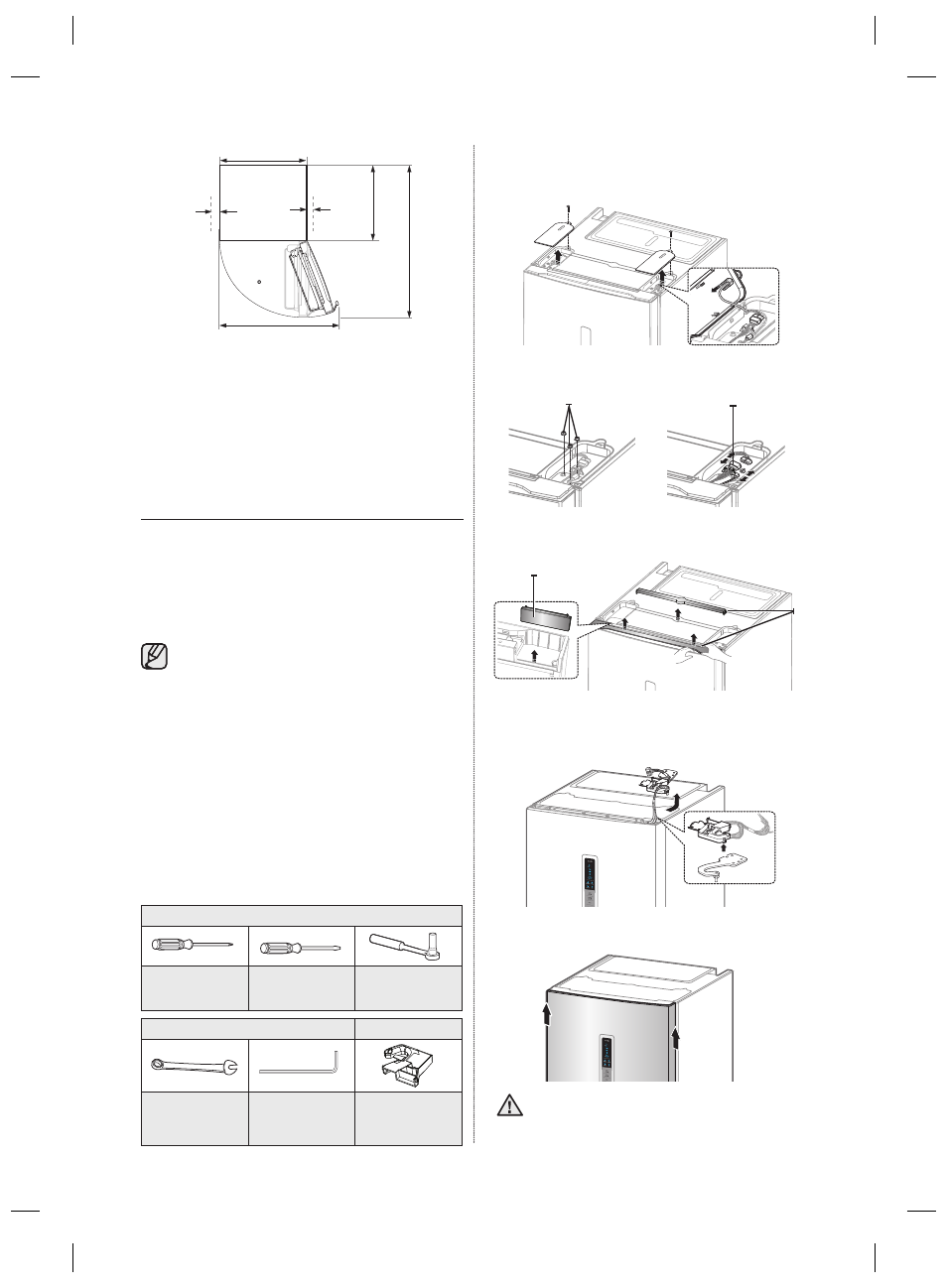

Wechseln des türanschlags – Samsung RL60GLBTS Benutzerhandbuch
Seite 14
• Die Gerätehöhe kann je nach Modell unterschiedlich sein.
• Lassen Sie beim Aufstellen ausreichend Freiraum
rechts, links, hinter und über dem Gerät.
Das verringert den Energieverbrauch und hält
Ihre Stromrechnungen niedrig.
• Stellen Sie die Kühl-Gefrier-Kombination
nicht an Orten auf, an denen die Temperatur
unterhalb von 10 ºC liegen kann.
WECHSELN DES TÜRANSCHLAGS
Bevor Sie den Anschlag der Gerätetür wechseln, stellen
Sie sicher, dass Sie die Stromversorgung des Kühlschranks
getrennt haben. Samsung empfi ehlt, das Wechseln des
Anschlags der Gerätetür nur von Samsung zugelassenen
Dienstleister durchführen zu lassen. Diese Dienstleistung
ist gebührenpfl ichtig und wird dem Kunden in Rechnung
gestellt.
Schäden, die beim Wechseln des Anschlags
der Gerätetür entstehen, fallen nicht unter die
Garantieleistung des Herstellers. Alle Kosten für
Reparaturen, die aufgrund dieser Schäden erforderlich sind,
werden vom Kunden getragen.
1. Achten Sie vor dem Wechseln des Türanschlags darauf,
dass der Netzstecker des Geräts ausgesteckt ist und
dass das Gerät leergeräumt worden ist.
2. Sollte sich der Kunde nicht in der Lage fühlen, die
Anweisungen im Benutzerhandbuch zu befolgen, muss
der Wechsel des Türanschlags von einem dazu befähigten
Samsung-Kundendiensttechniker ausgeführt werden.
3. Schalten Sie Ihr Kühlgerät nicht sofort wieder nach dem
Türanschlagwechsel ein, warten Sie mindestens eine
Stunde ab.
Benötigte Werkzeuge
Nicht im Lieferumfang enthalten
Kreuzschlitz-
Schraubendreher
Flachschlitz-
Schraubendreher
10-mm Sechskant-
Steckschlüssel (für
Sechskantschrauben)
Nicht im Lieferumfang enthalten
Zusätzliche Teile
11 mm
Gabelschlüssel (für
Scharnierbolzen)
3/16” Inbus-
Schlüssel (für das
mittleres Scharnier)
Oberes linkes
Scharniergehäuse
(Unterhalb der
Scharnierabdeckung)
1. Nehmen Sie Scharnierabdeckung ab und
klemmen Sie den Sensor an der rechten
Scharnierabdeckung ab.
2. Nehmen Sie die Sechskantschrauben (
①) ab
und klemmen Sie das Kabel (
②) ab.
3. Nehmen Sie die Kabelabdeckungen (
①) und die
Türabdeckung (
②) ab.
4. Nehmen Sie das Scharnier ab und lösen Sie
das Scharnier aus dem Scharniergehäuse
heraus. Ziehen Sie die Kabel aus dem
Scharniergehäuse.
5. Heben Sie die Tür des Kühlabteils vorsichtig gerade
nach oben aus dem mittleren Scharnier aus.
Seien Sie im Umgang mit der Gerätetür
vorsichtig, diese ist schwer und Sie können
sich beim Abnehmen der Tür verletzen.
①
②
ACHTUNG
②
①
①
