ITALIANO
RQT9476
31

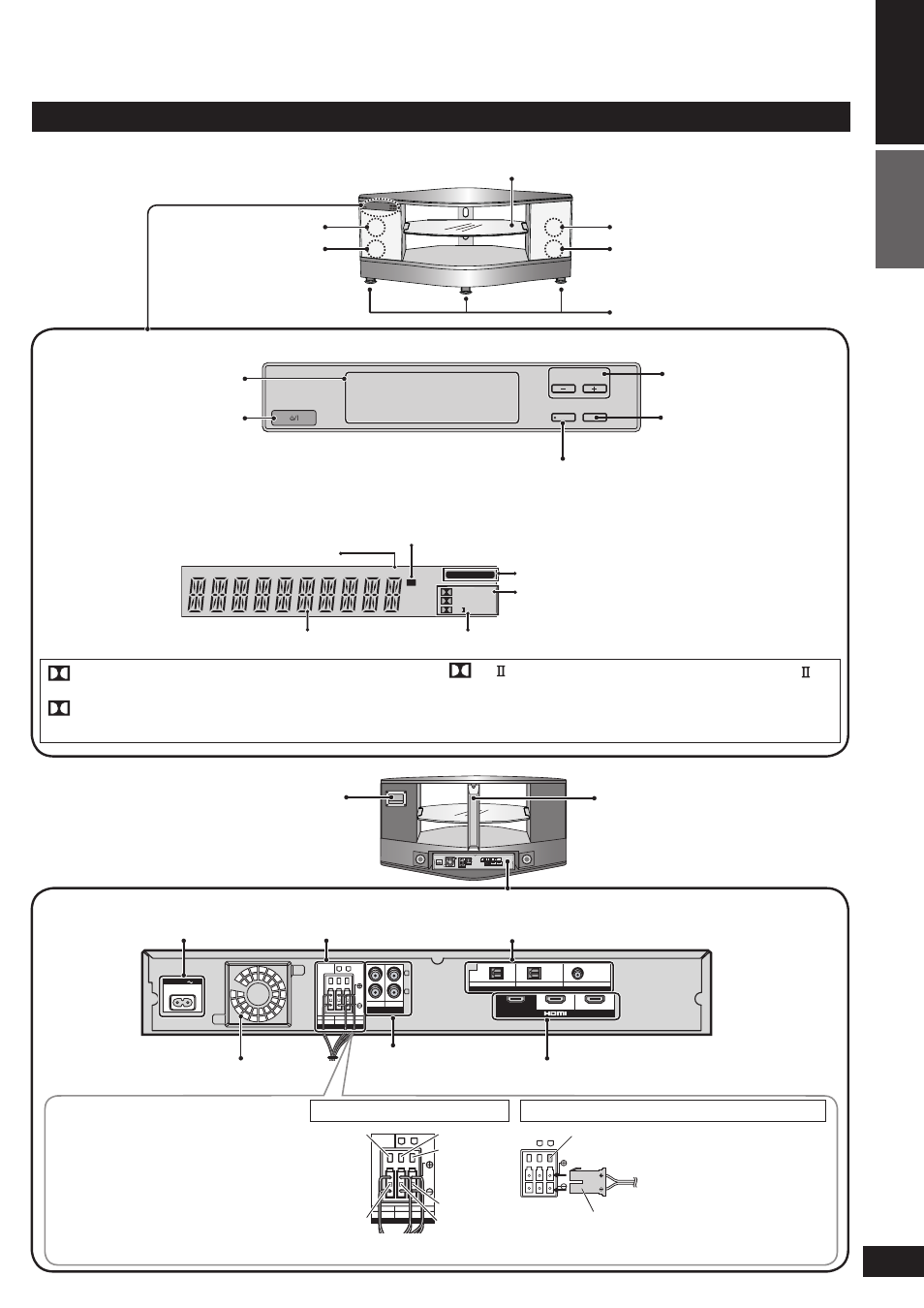

Sistema (Rack)
Guida ai comandi
AC IN
SPEAKERS
SUBWOOFER
TV TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1 AUX 4
AUDIO IN
3 Ω 4 Ω
FRONT
R
R
L
L
DIGITAL IN
Terminali dei diffusori
I diffusori sono già collegati. Non
toccare i connettori a meno che non sia
assolutamente necessario.
Se i connettori si scollegano, fare
riferimento alle fi gure a destra per il
collegamento.
Collegamento dei connettori Come collegare i connettori
I connettori e i terminali
sono contraddistinti da
colori diversi e possono
essere inseriti in un’unica
direzione. Inserire ogni
connettore nel terminale
con lo stesso colore fi nché
non scatta in posizione.
SPEAKERS
SUBWOOFER
3 Ω 4 Ω
FRONT
R L L R
Terminali dei diffusori Presa CA (➜ pagina 13) Terminale dell’ingresso digitale (➜ pagine 10 a 12, 19)
Terminale dell’ingresso
audio (➜ pagine da 10, 12, 13) Terminale HDMI (➜ pagine 10, 11, 13, 19)
Apertura di scarico (Ventola di
raffreddamento)
Viola
Viola
Bianco
Rosso
Bianco
Rosso
Blocco terminali
Connettore
(Amplifi catore)
Terminale del trasmettitore digitale Canalina portacavi
Subwoofer
Diffusore anteriore (sinistro)
Subwoofer
Diffusore anteriore (destro)
Ripiano di vetro
Ruota/Sedi ruota
Vista anteriore
Vista posteriore
(Display)
PCM
W
DIGITAL DTS
PL
SFC VS
DIGITAL INPUT
Segnale surround digitale/Campo sonoro ( ➜ sotto, pagina 17)
Segnale di ingresso digitale
Ingresso del segnale PCM o impostazione del
segnale di ingresso fi ssa su PCM (
➜ pagina 23)
Display generale
Impostazione del segnale di ingresso fi ssa
anche su DTS (
➜ pagina 23)
Trasmettitore digitale in funzione ( ➜ pagina 14)
VOLUME
WHISPER-MODE
SURROUND
INPUT
SELECTOR
Display (➜ sotto) Regolazione del volume
(
➜ pagina 16)
Interruttore “INPUT
SELECTOR”
(
➜ pagina 16)
Utilizzo di “WHISPER-MODE SURROUND” (➜ pagina 20)
(Quadro di comando)
DIGITAL : Sorgenti Dolby Digital
DTS : Sorgenti DTS
VS : Dolby Virtual Speaker in funzione
SFC : Utilizzo di una modalità SFC
PL : Utilizzo di un decoder Dolby Pro Logic
(Quando si utilizza Dolby Virtual Speaker
su una sorgente stereo a 2 canali)
Prima dell’uso
Interruttore di attesa/
accensione (8)
( ➜ pagina 16)
Premerlo per disporre l’apparecchio nel modo d’attesa o
per accenderlo. Durante il modo d’attesa, l’apparecchio
continua a consumare una piccola quantità di corrente.
5
Guida ai comandi
