54
RQT9744

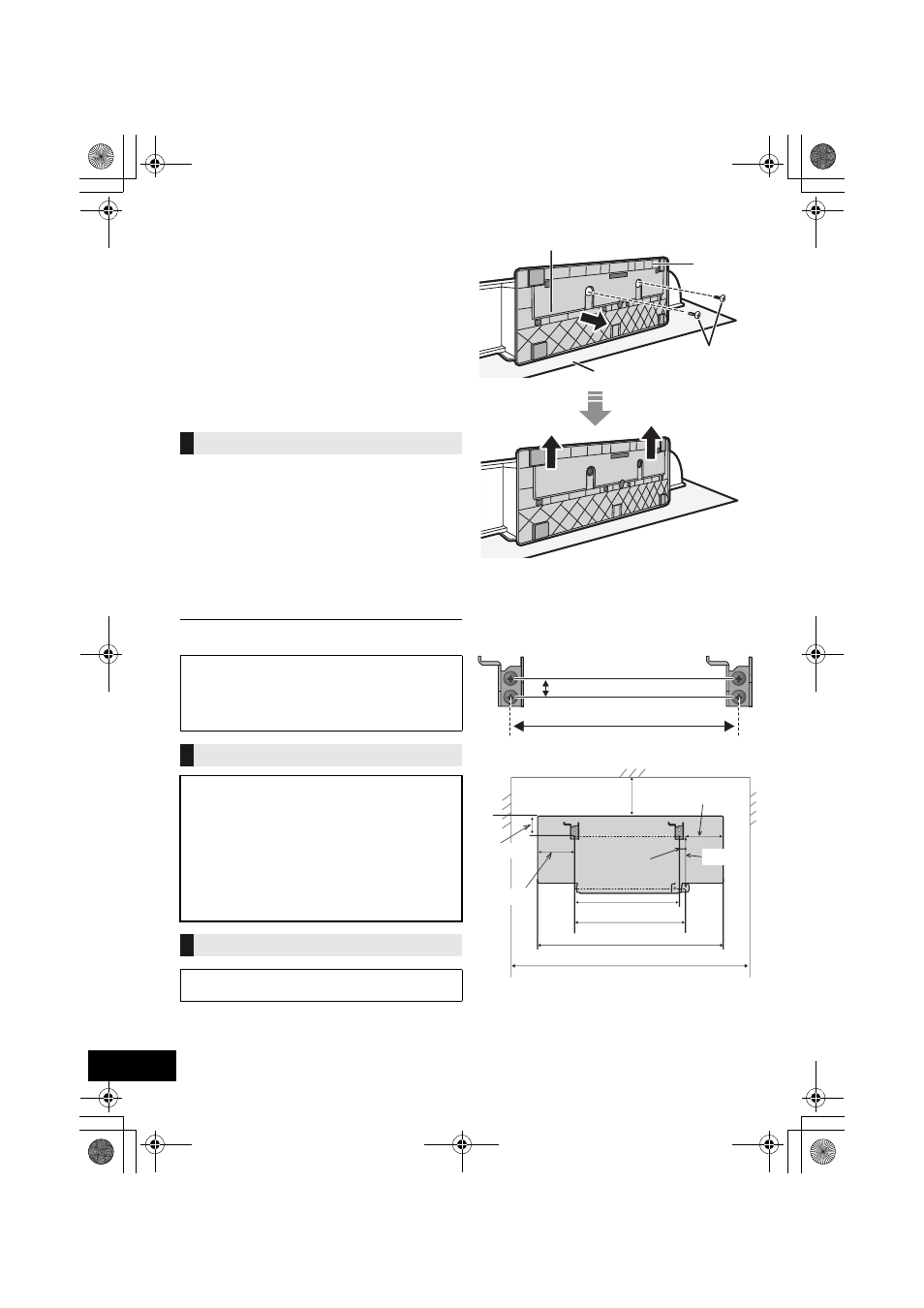

Fissaggio dell’unità al muro
(opzionale)
Questa unità può essere fissata a una parete utilizzando
le apposite staffe in dotazione, ecc. Accertarsi che la
vite utilizzata e la parete siano sufficientemente robuste
da sostenere un peso di almeno 33 kg.
Le viti e altre parti non sono incluse nella confezione
poiché il tipo e le dimensioni variano a seconda
dell'installazione.
≥ Per ulteriori informazioni sulle viti necessarie vedere
il passaggio 3 delle “Istruzioni per il montaggio a
muro”.
≥ Come misura di sicurezza secondaria, ricordarsi di
installare il cordoncino anticaduta.
∫ Accessori in dotazione
≥ 1 Supporto di sicurezza
≥ 1 Vite
≥ 2 Staffe per montaggio a muro
∫ Accessori aggiuntivi richiesti
(disponibili in commercio)
≥ 4 Viti di fissaggio al muro
≥ 1 Vite per il fissaggio del supporto di sicurezza
≥ 1 Cordoncino anticaduta*
1
≥ 1 Occhiello
*1: Utilizzare un cordoncino che sia in grado di reggere un
peso superiore a 33 kg (con un diametro di circa 1,5 mm).
1
Rimuovere il supporto dall’unità.
{. Svitare le viti di fissaggio (2 pezzi) nella parte inferiore
dell’unità.
{. Rimuovere delicatamente il supporto dall’unità come
illustrato.
≥ Conservare le viti rimosse in un luogo sicuro.
2
Misurare e segnare la posizione delle staffe per il
montaggio a muro (entrambi i lati).
{. Per la posizione delle viti aiutarsi con le figure seguenti.
Posizione in cui installare le staffe per il montaggio
a muro
Spazio necessario
Accessori per l’installazione
≥ Tenere il supporto di sicurezza fuori della portata dei
bambini, per evitare che lo possano ingerire.
≥ Tenere le viti fuori della portata dei bambini, per evitare
che le possano ingerire.
≥ Tenere le staffe per il montaggio a muro fuori della
portata dei bambini, per evitare che le possano ingerire.
Precauzioni di sicurezza
È necessaria un’installazione professionale.
L’installazione deve essere eseguita
esclusivamente da un tecnico specializzato.
PANASONIC NON ACCETTA ALCUNA
RESPONSABILITÀ PER DANNI O LESIONI,
ANCHE MORTALI, DERIVANTI DA UNA
INSTALLAZIONE SBAGLIATA O DA UN
UTILIZZO NON CORRETTO.
≥ Accertarsi di installare l'unità come indicato
nelle presenti istruzioni per l'uso.
Istruzioni per il montaggio a muro
Prima dell’installazione spegnere l’unità e scollegare il
cavo di alimentazione dalla presa CA.
Parte inferiore dell'unità
Supporto
Coperta o panno morbido
Vite di fissaggio
202 mm
12,5 mm
300 mm
232 mm
700 mm
66 mm
202 mm
125 mm
143 mm
500 mm
118 mm 30 mm
