Installazione semplice
IT
AL
IANO
Spegnere tutti gli apparecchi prima del collegamento e leggere le istruzioni per l’uso relative.
Non collegare il cavo di alimentazione CA prima di aver completato tutti gli altri collegamenti.
(Continua alla pagina successiva)
punto
2

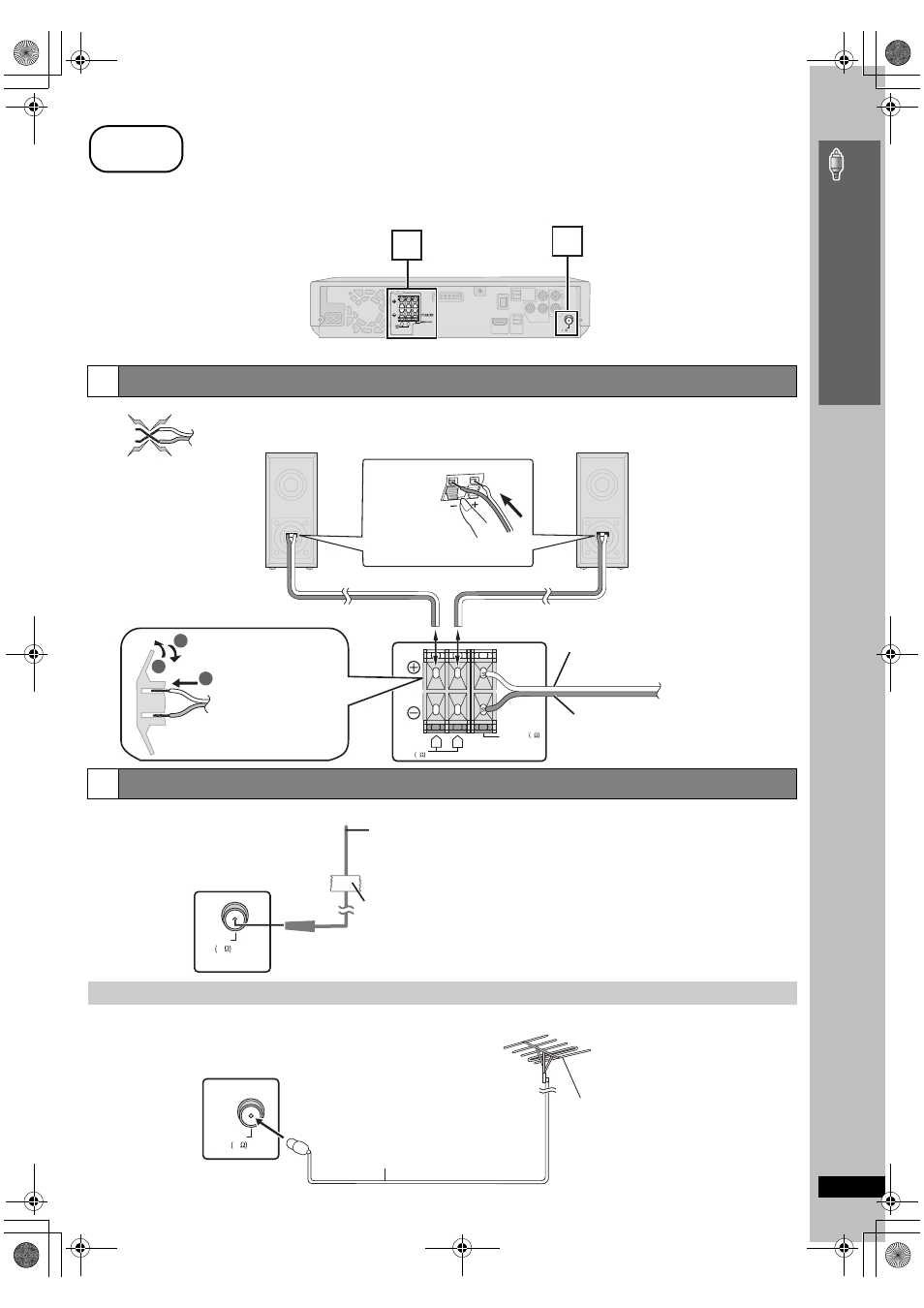

Collegamento dei cavi
FM ANT
75
L
R
2
1
Unità principale
1
Collegamento dei diffusori
2
Collegamento dell’antenna radiofonica
Utilizzo di un’antenna FM esterna (opzionale)
L
R
1
3
2
(4106
57$911('4 6
6
Inserire i fili correttamente.
Unità principale
Inserire i fili, prestando
attenzione a non superare
l’isolante del filo.
j: Blu
i: Bianco
≥ Prestare attenzione a non incrociare (cortocircuito) o invertire la polarità dei fili dei diffusori; diversamente, è
possibile che i diffusori vengano danneggiati.
ANTERIORE (R)
ANTERIORE (L)
SUBWOOFER
i: Bianco
j: Blu
Inserire il
filo a fondo.
Premere!
NO
FM ANT
75
Nastro adesivo
Antenna FM interna
(in dotazione)
Fissare questa estremità
dell’antenna nel punto in
cui la ricezione è migliore.
Unità principale
FM ANT
75
Antenna FM esterna
[Utilizzo di un’antenna televisiva (non in
dotazione)]
≥ Scollegare l’antenna FM interna.
≥ È consigliabile che l’antenna sia installata da
un tecnico competente.
Cavo coassiale da 75
≠
(non in dotazione)
Utilizzare un’antenna esterna in caso di ricezione radiofonica scadente.
≥ Scollegare l’antenna quando l’unità non è in uso.
≥ Non utilizzare l’antenna esterna durante un temporale.
Unità principale
