6
RQT9186
Anschluss
≥Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Diese Hitze könnte das Gerät beschädigen.
≥Schließen Sie das Gerät nicht über den Videorecorder an. Aufgrund der Kopierschutzvorrichtungen wird andernfalls das Bild unter
Umständen nicht korrekt angezeigt.
≥Schalten Sie alle Geräte vor dem Anschließen aus und lesen Sie die entsprechenden Bedienungsanleitungen.
≥Es können keine Kabel verwendet werden, die nicht den HDMI-Standard erfüllen.
≥Verwenden Sie Highspeed-HDMI-Kabel, die das HDMI-Logo tragen (wie außen aufgedruckt). Wir empfehlen, ein HDMI-Kabel von
Panasonic zu verwenden.
Artikelnummer des empfohlenen Zubehörteils:
RP-CDHG10 (1,0 m), RP-CDHG15 (1,5 m), RP-CDHG20 (2,0 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m) etc.
≥Verwenden Sie zur Ausgabe des 1080p-Signals bitte HDMI-Kabel bis max. 5,0 Meter Länge.

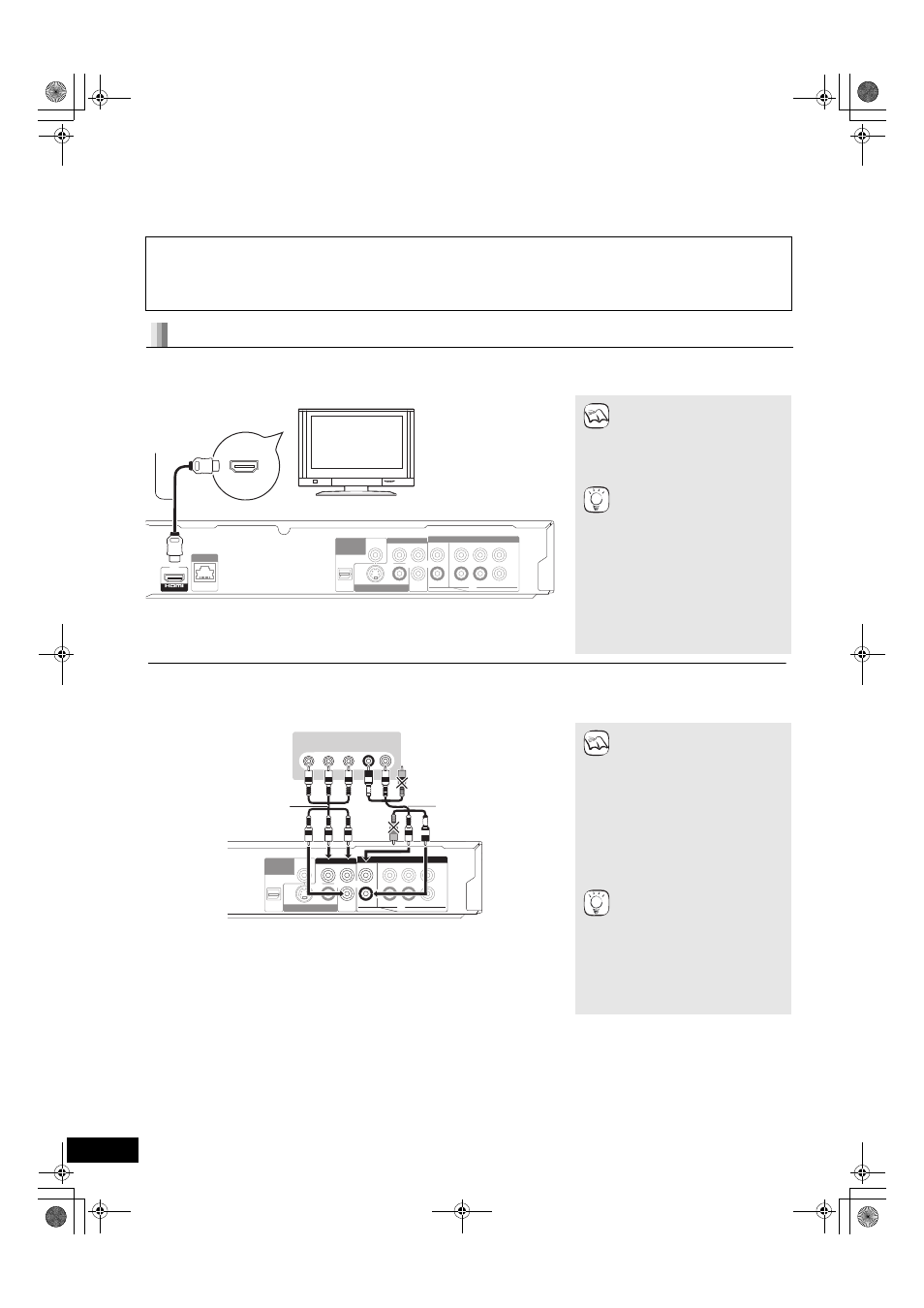

Anschluss an ein Fernsehgerät
A Anschluss an eine HDMI AV OUT-Buchse
Mit diesem Anschluss kommen Sie in den Genuss hochwertiger digitaler Video- und Audiowiedergabe.
HINWEIS
TIPPS
ERFORDERLICHE
EINSTELLUNGEN
≥“HDMI-Videomodus” und
“HDMI-Audioausgabe” : “Ein”
(
> 28)
Um einen noch volleren Klang zu
genießen
≥Verwenden Sie zusätzlich die
Anschlüsse
E, F oder G (> 7, 8).
Stellen Sie bei Anschluss von
F
oder
G, “HDMI-Audioausgabe” auf
“Aus” (
> 28)
Mit diesem Anschluss können Sie
VIERA Link “HDAVI Control”
(
> 23) verwenden.
B Anschluss an eine COMPONENT VIDEO OUT-Buchse
Sie können High-Definition-Bilder wiedergeben, wenn Sie das Gerät an Component-Video-Buchsen anschließen, die 720p (750p)- und
1080i (1125i)-Signale unterstützen.
HINWEIS
TIPPS
≥Verbinden Sie gleichfarbige
Buchsen.
≥Ziehen Sie den gelben Stecker des
Audio/Video-Kabels ab.
≥Die Auflösung der Videoausgabe
ist auf “576p/480p” beschränkt,
wenn der Inhalt mit von 50 Bildern
pro Sekunde aufgezeichneten
DVD-Video-, DivX- und
BD-Video-Discs über die
COMPONENT VIDEO
OUT-Buchsen ausgegeben wird.
Wiedergabe von High-Definition/
Progressive-Video
≥Schließen Sie das Gerät an ein
Fernsehgerät an, das 576p/480p
oder höher unterstützt.
≥Stellen Sie die Option
“Component-Auflösung” auf “576p/
480p”, “720p” oder “1080i”. (
> 28)
≥ Stellen Sie die Option
“HDMI-Videomodus” auf “Aus”. (
> 28)
Anderenfalls wird das Video in der
Auflösung 576i/480i ausgegeben.
AV OUT
FRONT R /R
VIDEO OUT
S VIDEO OUT
OPTICAL
COAXIAL
FRONT L /L
SUBWOOFER
CENTER
SURROUND
AUDIO OUT
COMPONENT VIDEO OUT
DIGITAL AUDIO
OUT
(PCM/BITSTREAM)
2ch
5.1ch
Y
P
B
P
R
L
R
L
R
LAN
10BASE-T/
100BASE-TX
Please
connect
directly
to TV.
HDMI IN
HDMI AV OUT
HDMI-
kompatibles
Fernsehgerät
HDMI-Kabel
Rückseite des Geräts
COMPONENT
VIDEO IN
AUDIO IN
R L
FRONT R /R
VIDEO OUT
S VIDEO OUT
OPTICAL
COAXIAL
FRONT L /L
SUBWOOFER
CENTER
SURROUND
AUDIO OUT
COMPONENT VIDEO OUT
DIGITAL AUDIO
OUT
(PCM/BITSTREAM)
2ch
5.1ch
Y P
B
P
R
L
R
L
R
Please
connect
directly
to TV.
Rückseite des
Geräts
Audio-/Video-Kabel
(mitgeliefert)
Component-
Video-Kabel
Fernsehgerät
