Hub oder Breitband-Router
Netzwerkverbindungen über den Anschluss DIGITAL LINK
Ein System zur Übertragung per Twisted-Pair-Kabel wie die die Digital Interface Box (ET-YFB100G) von Panasonic
benutzt Twisted-Pair-Kabel (Kabel mit verdrillten Adernpaaren) zum Übertragen eingespeister Video- und
Audiosignale; diese digitalen Signale können über den Anschluss DIGITAl LINK zugeführt werden Anschluss LINK.
Aufstellen / Verbinden
● Lassen Sie die Verkabelungsarbeiten für DIGITAL LINK-Verbindungen vom Händler oder einem qualifi zierten
Fachmann ausführen. Mangelhafte Verkabelung kann bewirken, dass die Eigenschaften der Kabelübertragung
beeinträchtigt werden und kann zu unvollständigen oder unscharfen Bildern oder Klangstörungen führen.
●
Der Sendeabstand zwischen dem Twist-Pair-Kabelsender und dem Gerät beträgt bis zu 100 Meter. Wenn
dieser Abstand überschritten wird, können unvollständige Bilder und schlechter Klang verursacht werden,
ebenso wie LAN-Kommunikationsfehler.
●
Verwenden Sie keinen Hub zwischen dem Twist-Pair-Kabelsender und dem Display.
● Beim Anschließen am Display über einen Twist-Pair-Kabelsender (Empfänger) eines anderen Herstellers
verwenden Sie nicht einen weiteren Twist-Pair-Kabelsender zwischen dem Twist-Pair-Kabelsender des
anderen Herstellers und diesem Gerät. Bild und Ton können unterbrochen oder instabil werden.
● Wenn möglich, verlegen Sie das Kabel so, dass es ausgestreckt und nicht aufgerollt ist, um sowohl
externes als auch internes Rauschen zu minimieren.
● Verlegen Sie Kabel des Twist-Pair-Kabelsenders und dieses Produkts von anderen Kabel getrennt, insbesondere vom Netzkabel.
●
Beim Verlegen mehrere Kabel halten Sie diese so nahe zusammen wie möglich und führen Sie sie parallel
zueinander aber nicht gebündelt.
●
Nach dem Verlegen des Kabels bzw. der Kabel stellen Sie sicher, dass die Signalqualität in [DGITAL LINK Status]
einen Wert von -12 dB oder weniger aufweist.
Verdrillte Paar-Kabel
● Verwenden Sie ein LAN-Kabel zwischen dem Twist-Pair-Kabelsender und dem Gerät, das die folgenden Bedingungen erfüllt.
● Es erfüllt oder übertrifft die Normen CAT5e
● Es ist ein abgeschirmtes Kabel (mit einem Stecker)
● Beim Verlegen des Kabels bzw. der Kabel verwenden Sie ein Instrument wie einen Kabeltester oder
Kabel-Analyser, und prüfen Sie, ob die Kabeleigenschaften die Anforderungen von CAT5e erfüllen oder
übertreffen. Bei Verwendung eines Relais-Anschlusses im Pfad testen Sie diesen ebenfalls.
●
Ziehen Sie nicht stark an Kabeln. Vermeiden Sie es, Kabel stark zu biegen oder zu falten.
Sonstiges g
●
Dieses Gerät ist mit unserer Digital Interface Box (ET-YFB100G) kompatibel. Für Informationen zur
Übertragung per Twisted-Pair-Kabel (Kabel mit verdrillten Adernpaaren) zu Geräten anderer Hersteller
g ( ) p
siehe folgende Website: http://panasonic.net/prodisplays/support/digitallink.html
Vorsichtsmaßregeln zur Verwendung bei Verbindung mit einem Twist-Pair-Kabelsender
Display (Rückseite des Hauptgeräts)
DIGITAL LINK-Buchse
LAN-Kabel
(im Handel erhältlich)
LAN-Kabel L
(im Handel erhältlich)
PC
Bei Benutzung eines ET-YFB100G von Panasonic
●
Es ist ein gerades Kabel
● Es ist ein Volldraht-Kabel

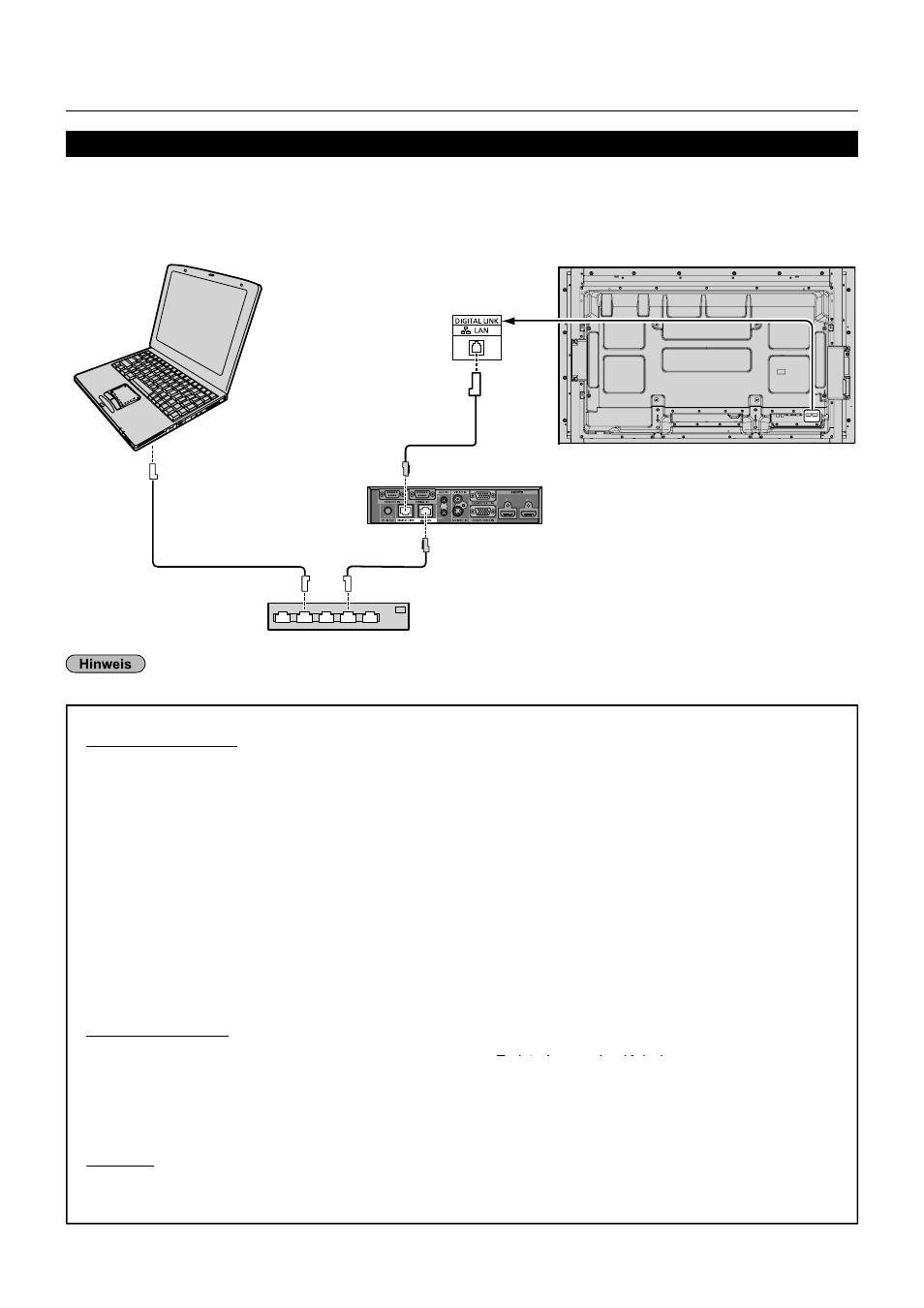

Beispiel für Netzwerkverbindung (DIGITAL LINK)
Konfi gurieren Sie die Einstellungen in „Netzwerk-Einstellungen“ bei Verwendung einer DIGITAL LINK-Verbindung. (Siehe Seite 20 bis 22)
Verbindung
LAN-kab kabel
(nicht im Lieferumfang entha thalten)
