8
RQT9258
SCHRITT
1
Anschluss
≥Schalten Sie vor dem Anschluss alle Geräte aus, und lesen Sie die betreffenden Bedienungsanleitungen durch.
≥Wählen Sie das Anschluss-Modell aus der Reihe A–B aus, das Ihrer Umgebung entspricht. Melden Sie unten nicht aufgelistete Anschlüsse ihrem Händler.
≥Siehe “Zusätzliche Anschlüsse” ( 69) für den Anschluss unter Verwendung anderer Klemmen und den Anschluss mit anderen Geräten.
Verwenden eines 21-poligen Scart-Kabels
≥Sie können verschiedene Q Link-Funktionen verwenden, wenn Sie das Gerät an einen Q Link-kompatiblen Fernseher anschließen ( 40).
≥Wenn Sie das Gerät an einen RGB-kompatiblen Fernseher anschließen, erhalten Sie ein hochwertiges Videobild ( 82).
“AV1 Ausgang ( Scart )” im Menü Setup ( 66)
Wenn das Gerät längere Zeit nicht verwendet wird
Ziehen Sie das Netzkabel aus der Netzsteckdose, um den Stromverbrauch zu senken. Das Gerät verbraucht auch im ausgeschalteten
Zustand eine minimale Strommenge.
[Ca. 0,9 W (“Energiesparmodus” ist auf “Ein”eingestellt.)]

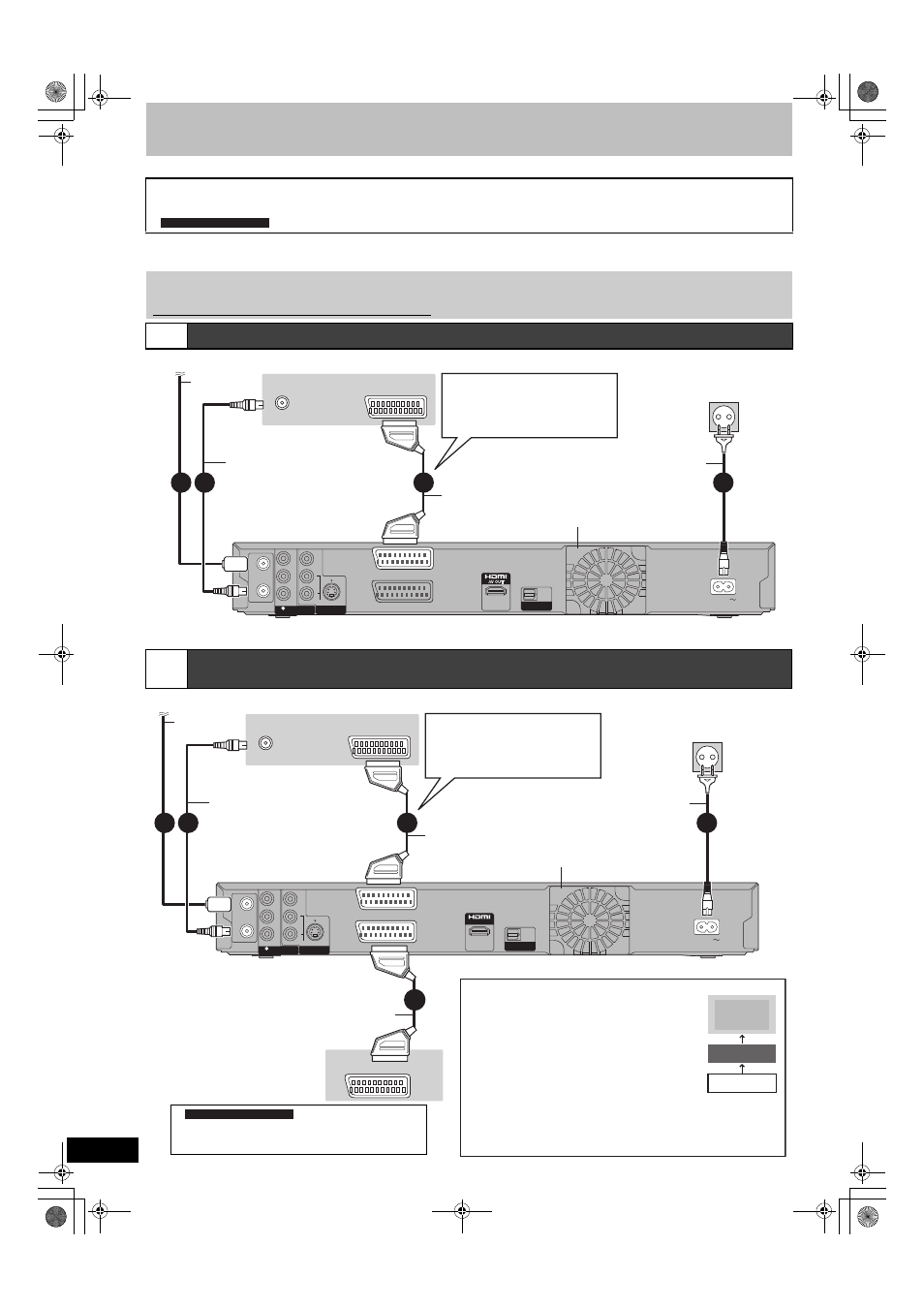

A Anschließen eines Fernsehers
Er forderliche Einstellung
RF RF
IN IN
RF RF
OUT
OUT
AV1
(TV)
AV2
(DECODER EXT)
AC IN
AUDIO
VIDEO
VIDEO S
L
R R
B
Y
P
P
COMPONENT COMPONENT
VIDEO VIDEO OUT OUT OUT OUT (PCM/BITSTREAM) (PCM/BITSTREAM) DIGITAL AUDIO OUT DIGITAL AUDIO OUT
OPTICAL
VHF/UHF
RF IN AV
4 3 2 1 2
An Antenne Rückseite des Fernsehers
Antennen-
kabel
HF-
Koaxialkabel
(im Lieferumfang
enthalten)
Rückseite des DVD-Recorders
An Netzsteckdose
(Netzstrom 220 bis 240 V, 50 Hz)
Komplett belegtes
21-poliges Scart-
Kabel
Netzkabel
(im Lieferumfang enthalten)
Erst anschließen, wenn alle
anderen Kabel bereits
angeschlossen sind.
Lüfter
Bei Verwendung eines
anderen als des 21-poligen
Scart-Anschlusses ( 9, 69)
B Anschließen eines Fernsehers und eines Digital-/Satelliten-Receivers oder
Decoders
RF RF
IN
IN
RF RF
OUT
OUT
AV1
(TV)
AV2
(DECODER EXT)
AC IN
AUDIO
VIDEO
VIDEO S
L
R R
B
Y
P
P
VHF/UHF
RF IN AV
5 3 2 1 2
4
AV
COMPONENT COMPONENT
VIDEO VIDEO OUT OUT OUT OUT
A AV OU V OUT T
(PCM/BITSTREAM) (PCM/BITSTREAM) DIGITAL AUDIO OUT DIGITAL AUDIO OUT
OPTICAL
An Antenne Rückseite des Fernsehers
Antennen-
kabel
Rückseite des DVD-Recorders
An Netzsteckdose
(Netzstrom 220 bis 240 V, 50 Hz)
Komplett belegtes
21-poliges Scart-
Kabel
Netzkabel
(im Lieferumfang enthalten)
Erst anschließen, wenn alle anderen
Kabel bereits angeschlossen sind.
Rückseite des Digital-
Receivers, Satelliten-
Receivers oder Decoders
21-poliges Scart-Kabel
“AV2 Eingang” und “AV2 Buchse” im Menü “Setup”
( 67)
Er forderliche Einstellung
Lüfter
Bei Verwendung eines
anderen als des 21-poligen
Scart-Anschlusses ( 9, 69)
HF-Koaxialkabel
(im Lieferumfang
enthalten)
Direktes Anschließen des Geräts an einen
Fernseher
Wenn Sie das Gerät über eine AV-
Schalteinheit oder einen Videorecorder an
den Fernseher anschließen, wird das
Videosignal vom Kopierschutzsystem
kontrolliert und das Bild möglicherweise nicht
korrekt angezeigt.
≥Nur bei Anschluss an einen Fernseher mit eingebautem
Videocassettenrecorder
Nehmen Sie den Anschluss an die Eingangsbuchsen des
Fernsehers vor, wenn sowohl Fernseher- als auch
Videocassettenrecorder-Eingangsbuchsen vorhanden sind.
Fernseher
V IDEORECORDER
DVD-Recorder
NEIN
