Hdmi-buchse – Panasonic TXL42WT50E Benutzerhandbuch
Seite 115
T
echnische Informationen
115
PC (von HDMI-Anschluss)
Signalbezeichnung
SignalbezeichnungHorizontale
Frequenz (kHz)
Vertikale Frequenz (Hz)
640 × 480 bei 60 Hz
31,47
60,00
1.280 × 720 bei 60 Hz
45,00
60,00
1.920 × 1.080 bei 60 Hz
67,50
60,00
Das für die PC-Buchse geeignete Eingangssignal ist grundsätzlich mit dem HDMI-Standardtakt kompatibel.
Hinweis
Oben nicht aufgeführte Signale werden möglicherweise nicht einwandfrei angezeigt.
Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Fernsehschirm umformatiert.
Da PC-Signale zur Anzeige vergrößert oder komprimiert werden, ist eine Anzeige von kleinen Details mit
ausreichender Klarheit u. U. nicht möglich.

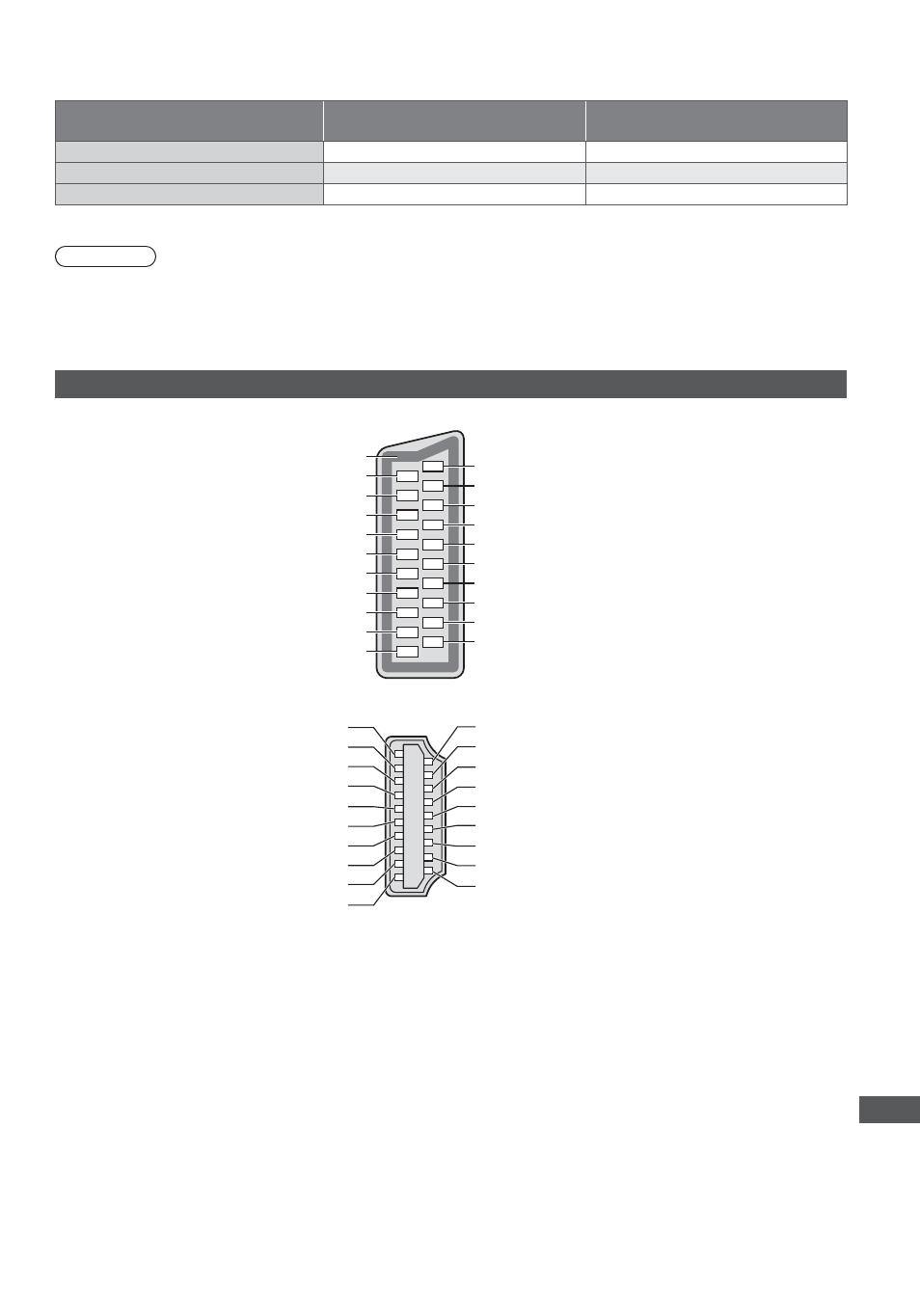

Informationen über die SCART- und HDMI-Buchsen
AV1 SCART-Anschluss (RGB, VIDEO, Q-Link)
Masseanschluss 21
FBAS-Ausgang (Video) 19
FBAS -Masse 17
Rot-Signal Eingang 15
Rot-Signal Masse 13
Grün-Signal Eingang 11
Grün-Signal Masse
9
Blau-Signal Eingang
7
Blau-Signal Masse
5
Audio Ausgang (L)
3
Audio Ausgang (R)
1
20 FBAS-Eingang (Video)
18 RGB-Status Masse
16 Status RGB
14 Masse
12 --
10 Q-Link-Daten
8
Status FBAS
6
Audio Eingang (L)
4
Audio Masse
2
Audio Eingang (R)
HDMI-Buchse
Hot-Plug-Erkennung 19
DDC/CEC-Masse 17
SCL 15
CEC 13
Abschirmung TMDS-Taktgeber 11
¬ ¾Ï
9
TMDS-Daten0+
7
Abschirmung TMDS-Daten1
5
¬ ÆÏ
3
TMDS-Daten2+
1
18 +5 V Spannung
16 SDA
14 Dienstprogramm
12 ¬ ¬Ï
10 TMDS-Taktgeber+
8
Abschirmung TMDS-Daten0
6
¬ ½Ï
4
TMDS-Daten1+
2
Abschirmung TMDS-Daten2
