Seite 7
7
Schnellstart

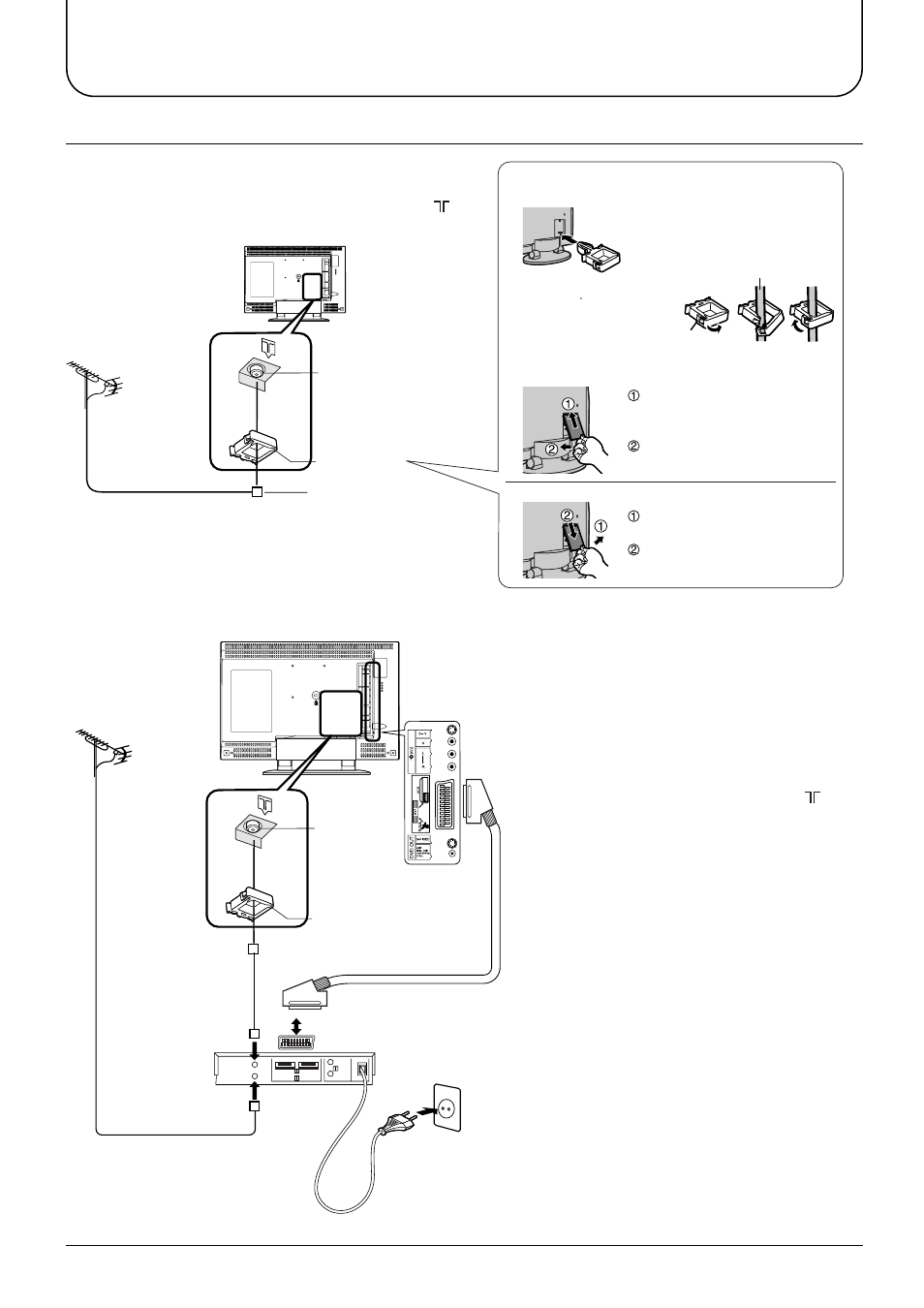

1. Wahl des Anschlusstyps
LCD-Fernseher
Klammer
Antenneneingangsanschluss
Antennenstecker
Antenne
(nicht mitgeliefert)
Antennenkabel
LCD-Fernseher
Antenne
(nicht mitgeliefert)
Steckdose
HF-Ausgang (RF OUT)
Videorecorder
HF-Eingang (RF IN)
Klammer
21-pol. SCART-Kabel
(nicht mitgeliefert)
Antennenkabel
oder
1. Anschluss des Fernsehers an nur eine Antenne
Das Antennenkabel am Antennenanschluss (
)
des Fernsehers anschliessen.
2 . A n s c h l u s s d e s F e r n s e h e r s u n d
Videorecorders über die SCART- und
HF-Anschlüsse
HF-Anschluß
Das Antennenkabel am Antennenanschluss des
Videorecorders und das HF-Kabel vom
Antennenausgangsanschluss des
Videorecorders am Antennenanschluss (
) des
Fernsehers anschliessen.
SCART-Anschlüsse
Der Videorecorder kann ebenfalls unter
Verwendung eines SCART-Kabels am Fernseher
angeschlossen werden.
Den AV1-Anschluss des Videorecorders mit dem
AV1-SCART-Anschluss des Fernsehers
verbinden.
Hinweis:
• Zusätzliche Geräte und Kabel werden nicht
mitgeliefert.
• Für weitere Hinweise zu den Audio-/Video-
Verbindungen siehe Seite 33 und 34.
Verwendung der Kabelabdeckung
4. Anbringen der Kabelabdeckung
3. Schließen Sie die Antenne am HF-Eingangsanschluß an.
2. Verwendung der Kabelklemme
Stecken Sie die zwei oberen
Klemmen in die
entsprechenden Schlitze.
Drücken Sie auf den unteren
Teil der Abdeckung.
Entfernen der Kabelabdeckung
Lösen Sie die zwei unteren
Klemmen aus ihren Schlitzen.
Ziehen Sie die Abdeckung
langsam nach unten.
Klemme
1. Anbringen der Kabelklemme
Koaxialkabel
Öffnen Sie die Kabelklemme
und schieben Sie das
Antennenkabel durch.
