Seite 8

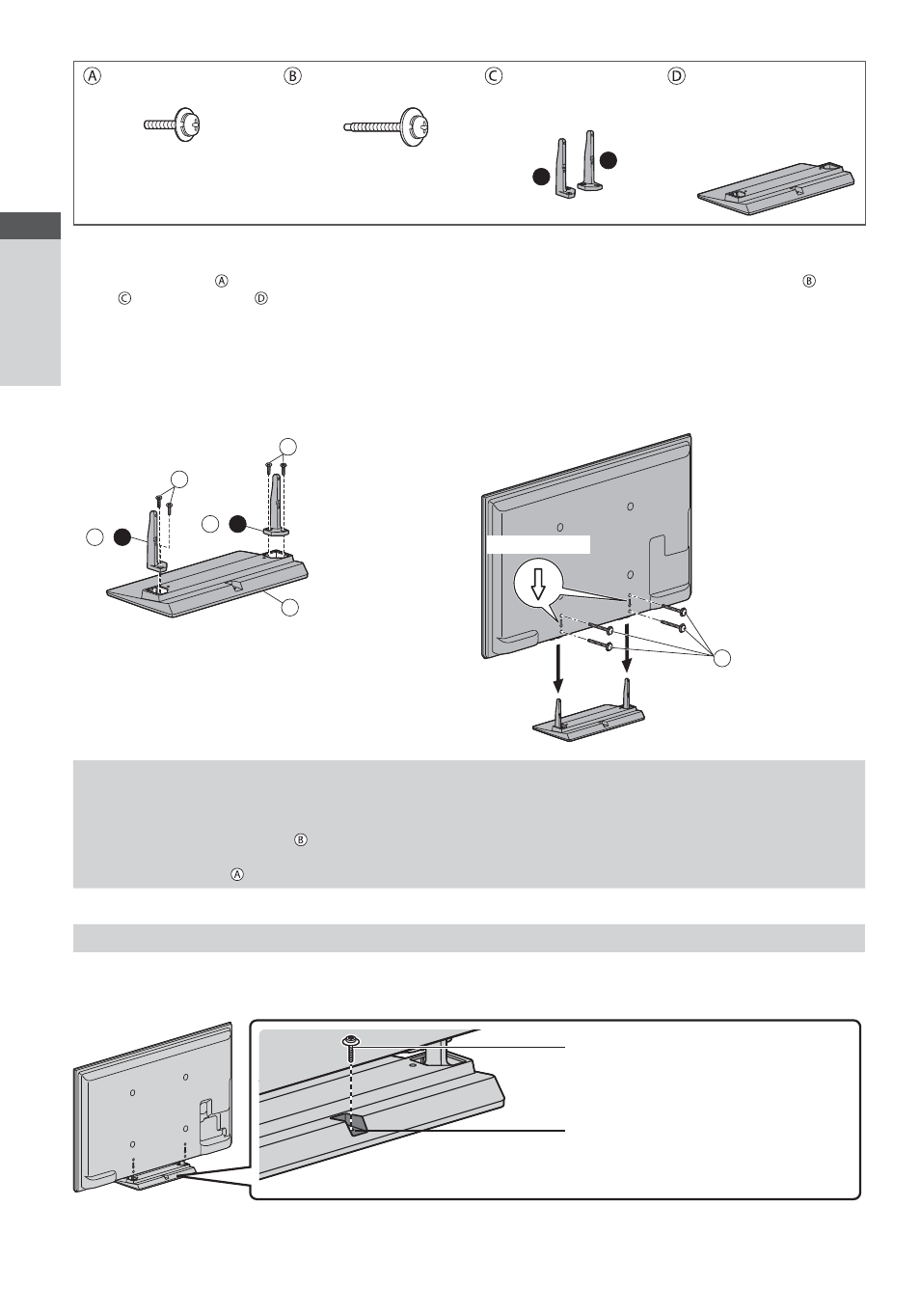

Mitgeliefertes Zubehör/Sonderzubehör
Kurzleitfaden
8
Schraube (4)
(silbern)
M5 × 18
Schraube (4)
(schwarz)
M5 × 30
Stange (2)
Ɣ
R: TBL5ZA3311
Ɣ
L: TBL5ZA3310
L
R
Platte
Ɣ
TBL5ZX0343
(TX-P42X50E)
Ɣ
TBL5ZX0341
(TX-P50X50E)
Ŷ
Zusammenbau des Standfußes
Ŷ
Befestigen des Fernsehers
Montageschrauben für sichere Befestigung der
Stäbe an der Plattform verwenden.
Ɣ
Achten Sie unbedingt darauf, alle Schrauben fest
anzuziehen.
Ɣ
Falls die Schrauben gewaltsam mit einer falschen
Ausrichtung eingeschraubt werden, führt dies zu
einem Ausreißen der Gewinde.
Ɣ
Die Unterseite jeder Stange ist mit dem Buchstaben
„L“ (links) bzw. „R“ (rechts) gekennzeichnet.
Verwenden Sie zum Befestigen die Schrauben .
Ɣ
Ziehen Sie die vier Befestigungsschrauben zunächst
locker an und drehen Sie sie anschließend für eine
sichere Fixierung fest.
Ɣ
Führen Sie diese Arbeit auf einer waagerechten, ebenen
Unterlage aus.
D
C -
A
A
L
C -
R
B
Pfeilmarkierung
Abnehmen des Standfußes vom Fernseher
Wenn Sie die Wandhalterung benutzen oder den Fernseher wieder verpacken müssen, demontieren Sie den
Standfuß folgendermaßen:
1 Entfernen Sie die Schrauben vom Fernseher.
2 Ziehen Sie den Standfuß vom Fernseher ab.
3 Montageschrauben aus den Stäben herausschrauben.
Verhindern des Umkippens des Fernsehers
Verwenden Sie das Umkippsicherungs-Schraubenloch und eine Schraube (im Handel erhältlich), um den Körper des
Standfußes sicher an der Aufstelloberfläche zu befestigen.
Ɣ
Die Stelle, wo der Standfuß befestigt wird, muss ausreichend dick sein und aus geeignetem Material bestehen.
Schraube (nicht mitgeliefert)
Durchmesser: 3 mm
Länge: 25–30 mm
Schraubenloch
