Anschluss
Beim Anschluss an ein HDMI kompatibles Gerät kommen Sie in den Genuss einer hochwertigen Bild- und Tonqualität.
Die Wiedergabe von 3D-Programmen ist möglich, wenn das Gerät über ein HDMI-Kabel an einen zu 3D kompatiblen
Fernseher angeschlossen ist.
≥Schalten Sie vor dem Anschließen alle Geräte aus, und lesen Sie die betreffenden Bedienungsanleitungen durch.
≥Bei Verwendung der Kommunikationskamera (> 77)
Erforderliche Einstellung:
Stellen Sie “HDMI-Audioausgabe” auf “Ein” (> 91).
(Die Standardeinstellung ist “Ein”.)
Standard-Anschlüsse

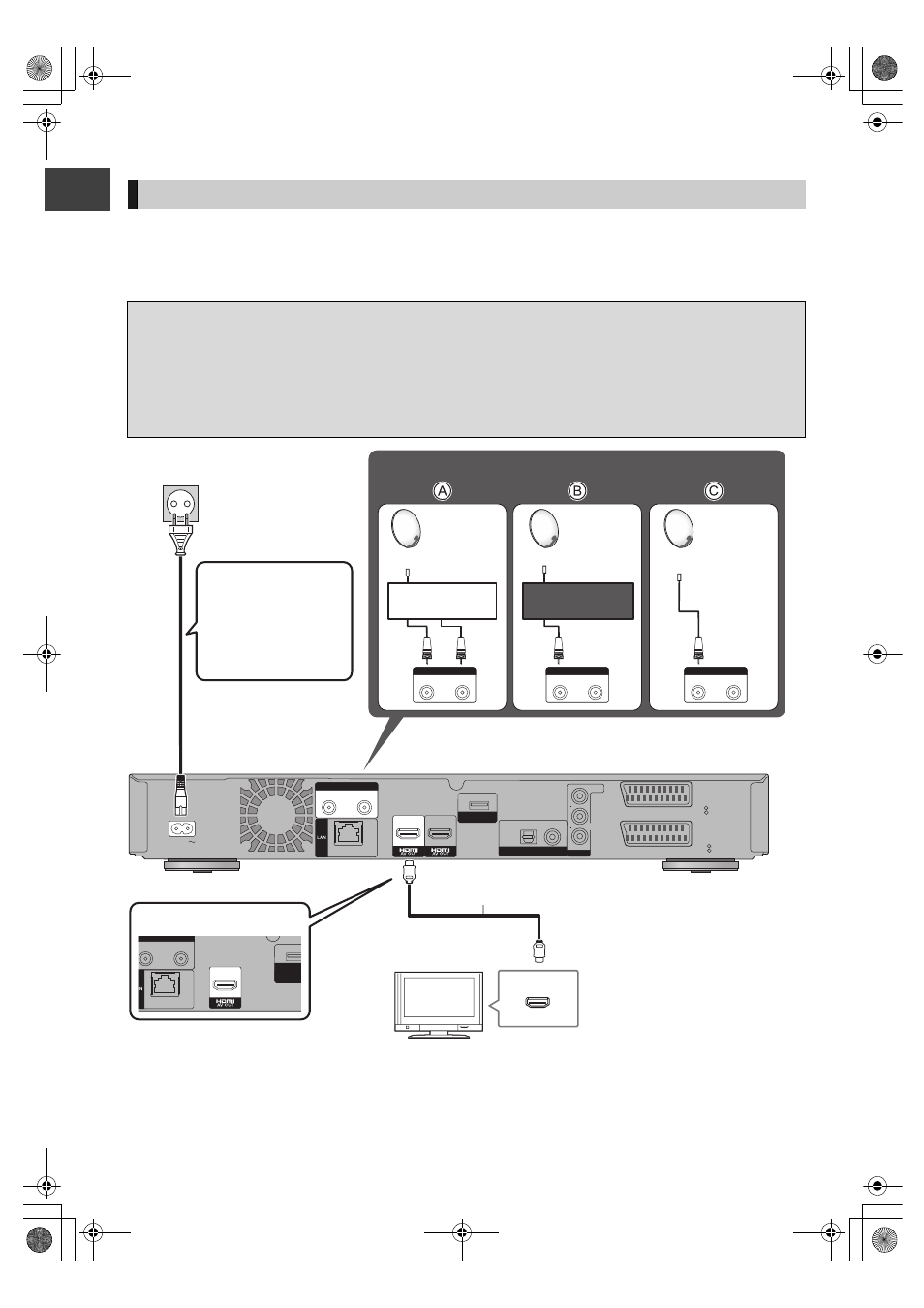

∫ Satellitenkabel
≥Gleichzeitige Aufnahme von 2 Programmen oder Fernsehen während der Aufnahme
A Schließen Sie LNB IN 1 und LNB IN 2 an die Satellitenschüssel an.
B Bei Verwendung eines Router mit Kabel müssen das Satellitenkabel mit dem Anschluss LNB IN 1 verbunden und
zwei Nutzerbereiche aktiviert werden (> 26).
≥Wenn Sie nur ein Satellitenkabel benutzen
C Stellen Sie die Verbindung zum LNB IN 1-Anschluss her (2 Programme können gleichzeitig aufgezeichnet oder es
kann während der Aufnahme ferngesehen werden).
AC IN
10BASE-T/100BASE-TX
COAXIAL OPTICAL
L
R
AUDIO
VIDEO
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
AV1
(TV)
VIDEO
RGB/S VIDEO


AV2
(EXT)
VIDEO
RGB/S VIDEO


OUT
IN 1 IN 1 IN 2 IN 2
LNB 13V/ 18V 400mA max
COMMUNICATION
CAMERA
MAIN MAIN SUB SUB
HDMI
IN 1 IN 1 IN 2 IN 2
LNB 13V/ 18V 400mA max
IN 1 IN 1 IN 2 IN 2
LNB 13V/ 18V 400mA max
IN 1 IN 1 IN 2 IN 2
LNB 13V/ 18V 400mA max
10BASE-T/100BASE-TX
IN 1 IN 1 IN 2 IN 2
LNB 13V/ 18V 400mA max
COMMUNICAT
CAMERA
WIRELESS LAN
ADAPTOR
TV
Satellitenantenne
Rückseite des Geräts
An Netzsteckdose
(Wechselstrom 220 bis
240 V, 50 Hz)
Lüfter
Netzkabel
(mitgeliefert)
≥Erst anschließen,
wenn alle anderen
Kabel bereits
angeschlossen sind.
HDMI Kabel
[BST700] [BST701]
Satellitenkabel (> oben)
Satellitenantenne Satellitenantenne
Multi-Schalter Router mit Kabel
