DEUTSCH – 21
Erste Schritte

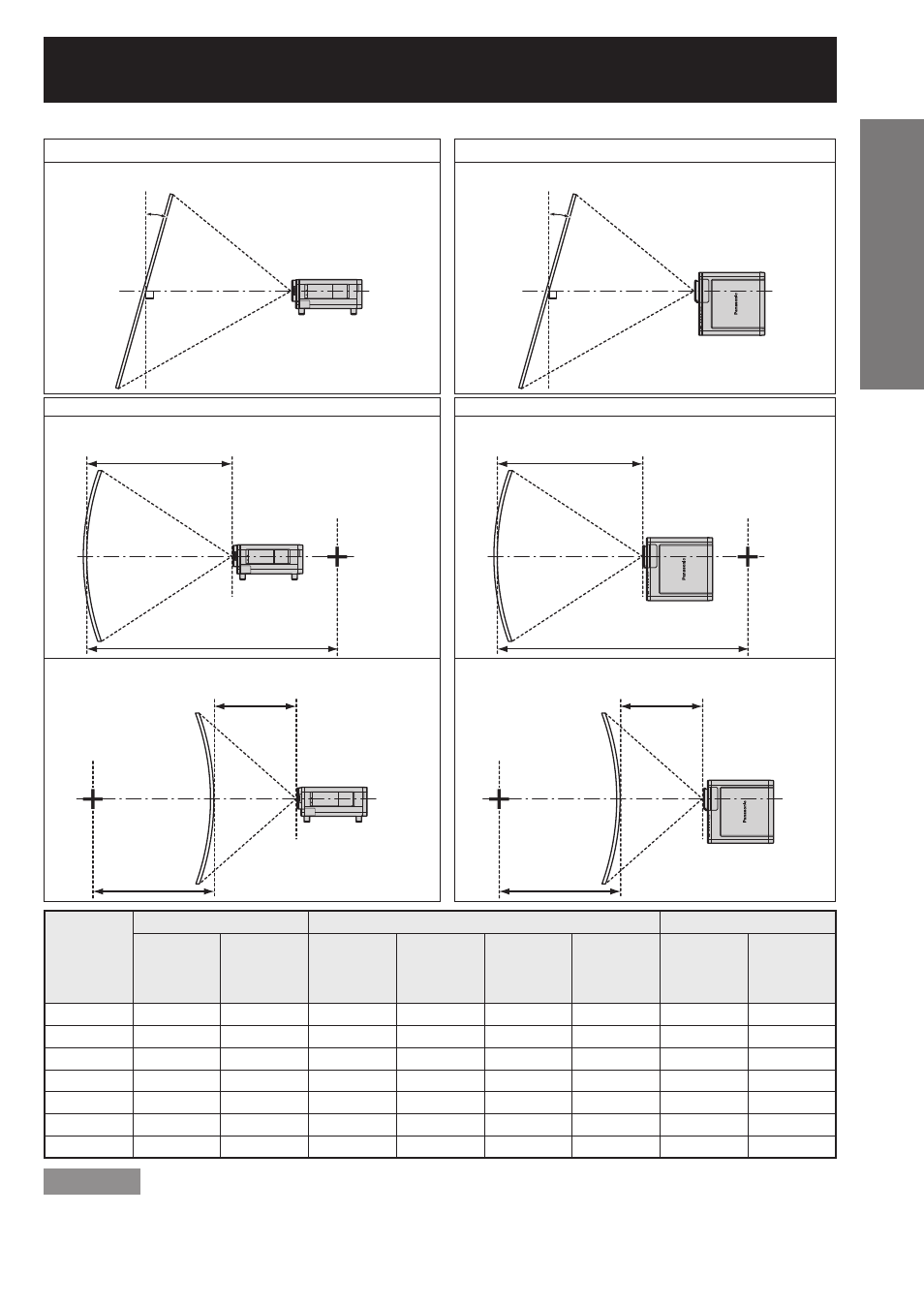

Projektionsbereich mit geometrischer Ausrichtung
V-TRAPEZKORREKTUR
H-TRAPEZKORREKTUR
Seitenansicht
Aufsicht
α
Projektionsfläche
β
Projektionsfläche
V-BOGENVERZERRUNG
H-BOGENVERZERRUNG
Seitenansicht
Aufsicht
L2
R2
Projektionsfläche
L2 : Projektionsabstand
R2 : Kreisradius
L2
R2
Projektionsfläche
L2 : Projektionsabstand
R2 : Kreisradius
Seitenansicht
Aufsicht
L3
R3
Kreismitte
Projektionsfläche
L3 : Projektionsabstand
R3 : Kreisradius
L3
R3
Kreismitte
Projektionsfläche
L3 : Projektionsabstand
R3 : Kreisradius
Objektiv
Nur Trapezkorrektur
Bei gemeinsamer Verwendung von Bogen- und Trapezkorrektur
Nur Bogenkorrektur
Vertikaler
Trapezkorrektur-
Winkel
α(°
)
Horizontaler
Trapezkorrektur-
Winkel
β(°
)
Vertikaler
Trapezkorrektur-
Winkel
α(°
)
Horizontaler
Trapezkorrektur-
Winkel
β(°
)
R2/L2-
Mindestwert
R3/L3-
Mindestwert
R2/L2-
Mindestwert
R3/L3-
Mindestwert
ET-D75LE1
±40
±15
±5
±5
1,6
3,2
0,8
1,6
ET-D75LE2
±40
±15
±5
±5
1,2
2,4
0,6
1,2
ET-D75LE3
±40
±15
±10
±10
0,8
1,6
0,4
0,8
ET-D75LE4
±40
±15
±10
±15
0,6
1,0
0,3
0,5
ET-D75LE5
±22
±15
±5
±5
3,0
6,0
1,5
3,0
ET-D75LE6
±28
±10
±5
±5
2,4
4,8
1,2
2,4
ET-D75LE8
±40
±15
±10
±15
0,4
0,8
0,2
0,4
Hinweis
Wenn Sie die geometrische Ausrichtung verwenden und der Ausgleichsbetrag zu groß ist, wird möglicherweise
•
der gesamte Bildschirm unscharf.
Richten Sie die Projektionsfläche bei Verwendung der Bogenfläche wie einen Bogen ein, indem ein Teil aus
•
einem Vollkreis entfernt wird.
