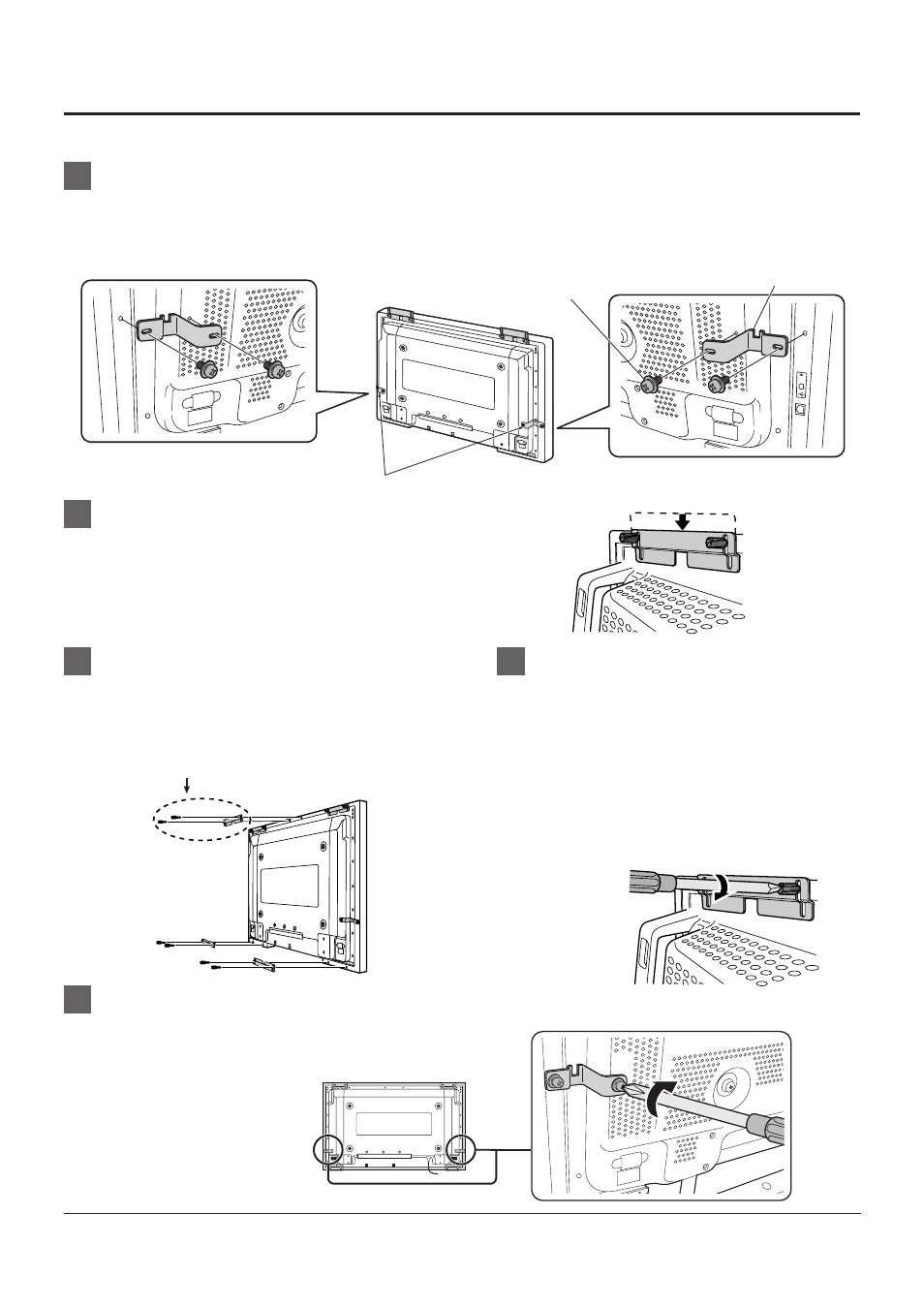

Anbringen des touch-panels am plasmadisplay – Panasonic TYTP42P6S Benutzerhandbuch
Seite 9
9
Die Halterungen [A] am Plasmadisplay befestigen.
TY-TP42P6-S: insgesamt vier Punkte
TY-TP50P6-S: insgesamt fünf Punkte
Die Halterungen befestigen. [A]
5
Das Touch-Panel am Plasmadisplay befestigen.
Nach dem Andrehen der Befestigungsschrauben
der Halterung, die Schrauben mit einem
normalen Schraubendreher festschrauben. Die
Schrauben so weit einschrauben, bis kein Spalt
mehr zwischen dem Touch-Panel und der
Vorderseite des Plasmadisplays vorhanden ist.
Vorsichtig vorgehen und nicht die Schrauben der
Halterungen überdrehen, da dadurch ein
Verziehen verursacht wird.
Das Touch-Panel befestigen.
6
Anbringen des Touch-Panels am Plasmadisplay
Die Befestigungsschrauben der im Punkt 3 angebrachten
Halterungen lösen und die Halterung nach unten schieben.
Die vorübergehend befestigten Halterungen
nach unten schieben.
4
Nur TY-TP50P6-S
Die Halterungen befestigen [B]
3
befestigen Sie die Halterungen [B]
Die Halterungen befestigen. [B]
7
Einen Kreuzschlitzschraubendreher vorübergehend
eingeschraubten Schraube zum Befestigen der Halterung
[B] verwenden.
Zum Anbringen der Halterung [B] vorübergehend eine Halteschraube in den Öffnungen der Befestigungsschrauben
des linken und rechten Lautsprechers auf der Rückseite des Touch-Panels und Plasmadisplays einschrauben.
Beim 42-Zoll-Modell müssen die Halterungen auf beiden Seiten angebracht werden, für das 50-Zoll-Modell
muß nur eine Halterung auf der rechten Seite (von hinten gesehen) angebracht werden.
Schraube [B]
für TY-TP42P6-S Nur
für TY-TP42P6-S/TY-TP50P6-S
Halterung [B]
