24
INSTALLATION
Die Installation des Geräts nur von qualifiziertem Kundendienstpersonal oder sonstigen Fachleuten vornehmen lassen.

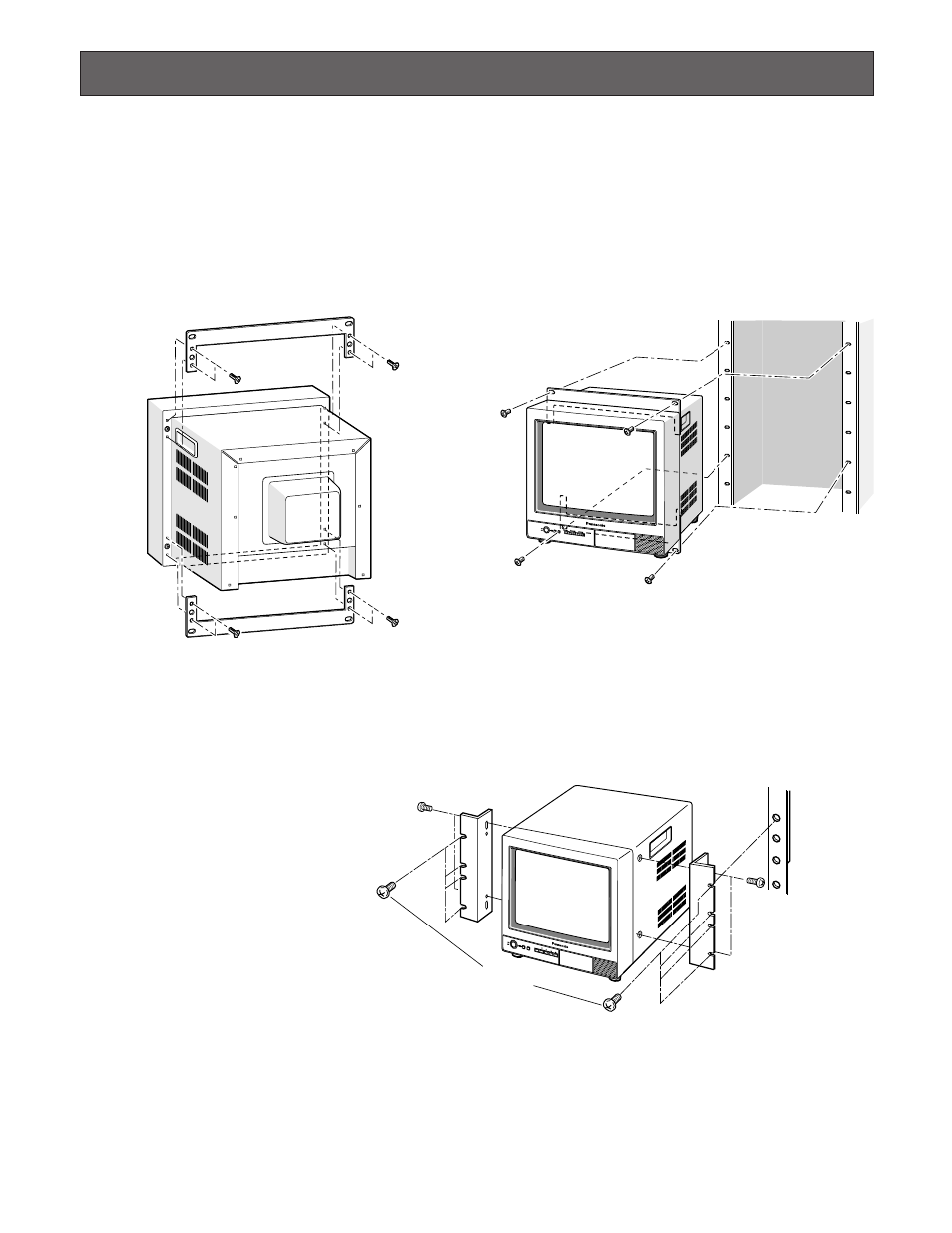

■ Rack-Einbau für WV-CM2080
Der Monitor kann wie abgebildet in ein Rack eingebaut werden.
POWER
Video Monitor WV-CM 2080 2080 ON OFF AUDIO MENU STANDBY INPUT SELECT
2. Den Monitor mit 4 Schrauben (liegen nicht bei) an den
Rack-Einbauwinkeln im Rack befestigen.
1. Die beiliegenden Rack-Einbauwinkel mit den 8 mit-
gelieferten Schrauben (M4 x 10) an der Rückseite des
Monitors befestigen.
■ Rack-Einbau für WV-CM1780 oder WV-CM1480
Der Monitor kann wie abgebildet in en Rack eingebaut werden.
1. Bringen Sie die mitgelieferten Rack-Ein-
bauwinkel an der Seite des Monitors an
und befestigen Sie diese mit den vier
mitgelieferten Schrauben (M4 x 12).
2. Setzen Sie den Monitor mit den Rack-
Einbauwinkeln in das Rack ein und
sichern Sie ihn mit acht Schrauben
(örtlich zu beschaffen).
* Rechts sind die Rack-Einbauwinkel WQ-
LM140E für dem WV-CM1480 abgebildet.
Die Rack-Einbauwinkel WQ-LM170E für
den WV-CM1780 unterscheiden sich in
der Größe von den Rack-Einbauwinkeln
WQ-LM140E.
Vorsicht:
• Die Entlüftungsöffnung oder Schlitze im Gehäuse nicht blockieren, um ein Ansteigen der Temperatur im Geräteinneren zu
verhindern.
Die Temperatur im Rack sollte innerhalb von 45°C liegen.
• Bei Vibrationsgefahr die Rückseite des Geräts mit zusätzlichen Einbauwinkeln (örtlich zu beschaffen) im Rack sichern.
• Lassen Sie über und unter dem Monitor einen Einbauplatz frei oder installieren Sie ein Kühlgebläse in dem Rack.
POWER
Video Monitor WV-CM 1480 1480
ON OFF
AUDIO MENU
STANDBY INPU SELECT
M4x12
M4x12
(zubehör des
WQ-LM140E/LM170E)*
Rack-Befestigungsschrauben
(örtlich zu beschaffen)
Rack
