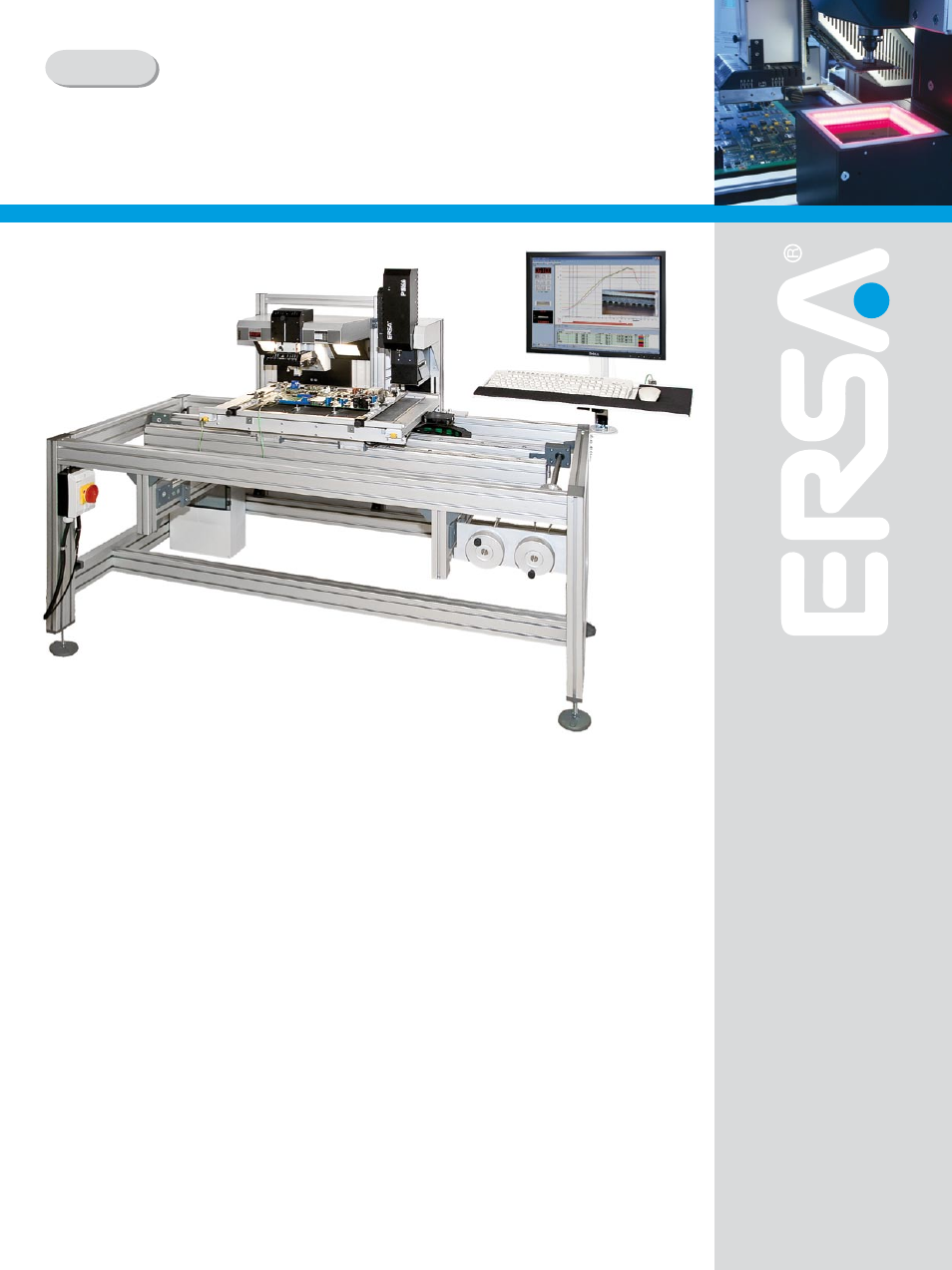

IR/PL 650 XL
Das flexible Rework-Kraftpaket zur
Bearbeitung großer Leiterplatten
ERSA IR/PL 650 XL – ERSA's Rework-Flaggschiff
für große Leiterplatten
Der Grundsatz, „Je größer die Leiterplatte desto
schwieriger deren Bearbeitung,“ behält für die
Rework-Anwender weiterhin seine Gültigkeit. Da
große Leiterplatten sehr teuer sind, geht man
mit Rework-Arbeiten an solchen Leiterplatten ein
hohes wirtschaftliches Risiko ein. Ein misslun-
gener Rework-Vorgang kann die Zerstörung der
Leiterplatte bedeuten und somit den Verlust der
hohen Materialkosten und Folgeerträge.
Mit über 5000 verkauften IR-Rework-Systemen
gehört ERSA zu den "Großen" der Branche.
Einer der größten EMS-Dienstleister unterstütz-
te ERSA bei der Entwicklung eines Rework-
Systems für große Leiterplatten, mit dem selbst
schwierigste Aufgaben sicher gelöst werden kön-
nen. ERSA stellt nun sein Rework-System für
große Leiterplatten vor: das IR/PL 650 XL.
Leiterplattengrößen von ca. 500 x 625 mm
können mit diesem System nun schnell und
sicher bearbeitet werden. Mit einem mittel-
welligen 8000 W IR-Strahler, Abmessungen
500 x 625 mm, verfügt es über einen der
leistungsfähigsten Untenstrahler, der derzeit auf
dem Markt ist. Die Gesamtleistung des Systems
beträgt 9200 W!
Solche besonders leistungsfähigen Oben- und
Untenstrahler sind für die Bearbeitung großer
Leiterplatten, besonders bei Leiterplattenstärken
von mehr als 3 mm erforderlich. Werden solche
Leiterplatten nicht über die gesamte Fläche effizi-
ent aufgewärmt, neigen sie dazu, sich während des
Rework-Prozesses zu verziehen und zu wölben.
Mit fünf einzeln ansteuerbaren Heizzonen auf der
Unterseite und vier Heizzonen auf der Oberseite
lässt sich die Heizenergie für jede Zone individu-
ell einstellen, um optimale Vorheizbedingungen
zu schaffen und so Ausfälle aufgrund von
Platinenwölbung deutlich zu reduzieren.
Neben Größe und Leistung des Untenstrahlers
ist die Positionierung der Leiterplatte über
dem Untenstrahler ein wichtiger Faktor. Der
Leiterplattentisch des IR/PL 650 XL wurde kom-
plett neu entwickelt, so dass die gesamte Platine
der Heizfläche ausgesetzt ist.
