kurtz ersa Ersa MOBILE SCOPE DE - Handbuch

Das Ersa MOBILE SCOPE ist ein kompaktes,
tragbares Videomikroskop zur Begutachtung
von Lötstellen in der Elektronikfertigung. Es
wurde für die optische Inspektion und digita-
le Bildaufzeichnung sowie Messaufgaben an
Lötstellen von Ball-Grid-Array-(BGA-), μBGA-,
CSP- und Flip-Chip-Bauelementen entworfen.
Das Ersa MOBILE SCOPE kann ebenfalls ver-
wendet werden, um Landeflächen, Lotpaste
oder allgemein Bauteile auf Leiterplatten in
der Surface-Mount-Technologie (SMT) oder der
Trough-Hole-Technologie (THT) optisch zu ins-
pizieren. Es eignet sich zum Einsatz in der Qua-
litätssicherung, der Produktion, in Messlaboren
oder in der Entwicklung.
Das kompakte Gerät wird über einen USB-
Anschluss mit einem PC oder einem tragbaren
Computer verbunden und kann so innerhalb
kurzer Zeit an beliebigen Orten eingesetzt
werden. Mit Hilfe der hochwertigen BGA-Optik
lassen sich Bauelemente mit verdeckten Löt-
stellen problemlos begutachten, ein Macro-
Zoom-Objektiv erlaubt die Aufsichtinspektion.
Beide Optiken werden mit einer „Quick-Snap“-
Verbindung mit der hochauflösenden, digitalen
Farbkamera im Handstück verbunden und las-
sen sich, je nach Einsatzfall, schnell und einfach
austauschen.
Langlebige und sehr helle, regelbare LED-
Lichtquellen in beiden Optiken garantieren eine
optimale Ausleuchtung der Lötstellen. Für die
BGA-Inspektion unerlässlich ist ein zusätzli-
ches LED-Faser-Licht als Gegenlicht oder für
die Ausleuchtung schwer zugänglicher Berei-
che. Lötfehler können so schnell und einfach er-
kannt werden. Die vielfach bewährte, im System
enthaltene Inspektionssoftware ImageDoc Ba-
sic bietet neben der Darstellung des Livebildes
Inspektionssoftware
ImageDoc Ablage für
Ersa MOBILE SCOPE Stativeinheit & Halter
für LED Faserlicht

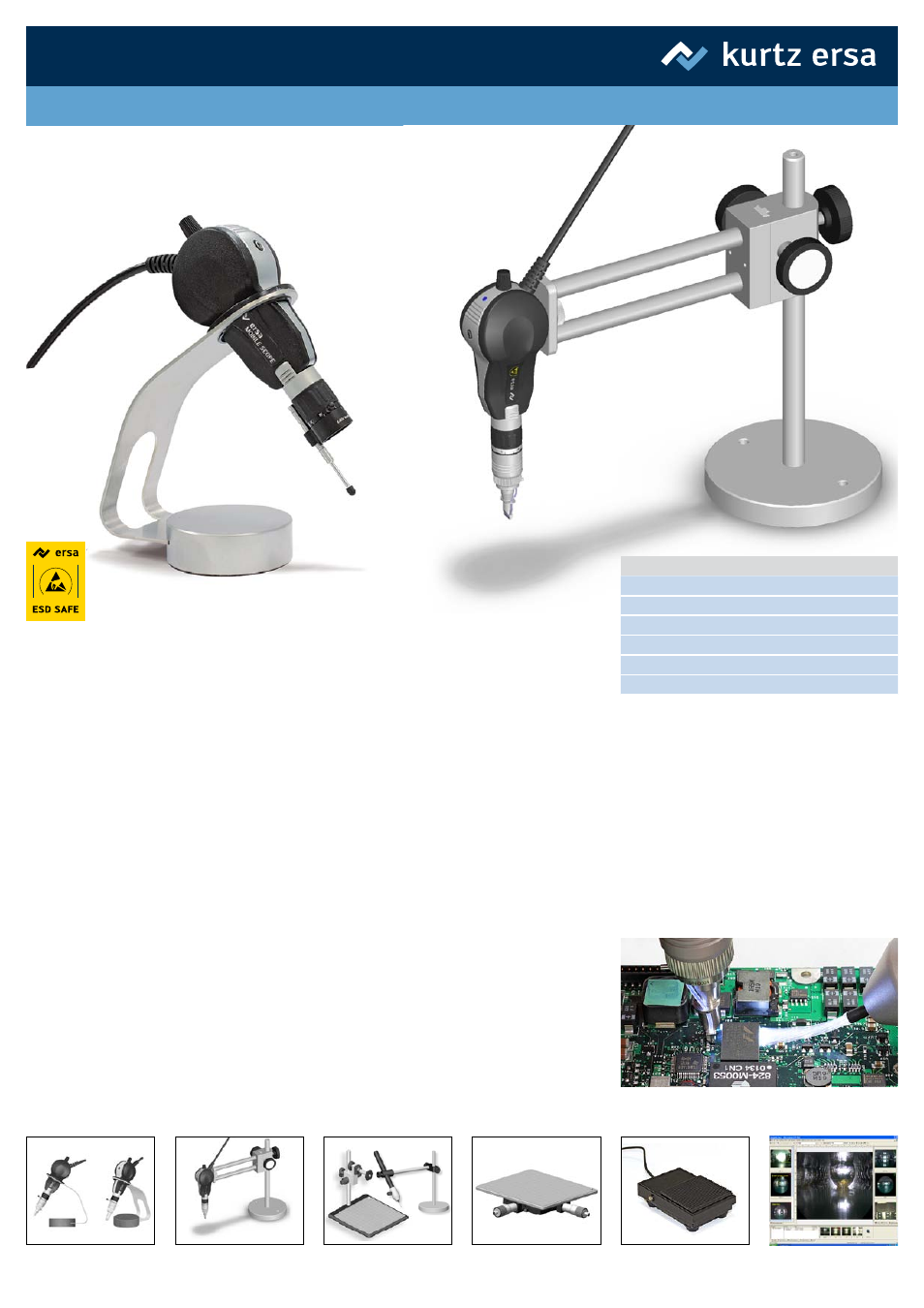

Ersa Mobile Scope – Kameraeinheiten mit Optiken, Ablage und Stativeinheit
X-Y-Tisch
Inspektion eines Micro-BGA
Fußtaster zur Bildauslösung
viele Möglichkeiten zur Dokumentation und
Analyse der Inspektionsergebnisse.
Umfangreiches Zubehör erlaubt es dem An-
wender, sich das Ersa mobile scope nach seinen
individuellen Bedürfnissen zusammenzustellen.
Der praktische Transportkoffer sorgt für eine
sichere Lagerung des Inspektionssystems und
erleichtert die schnelle Verwendung an ver-
schiedenen Einsatzorten.
Ersa MOBILE SCOPE – Lötstelleninspektion im Handumdrehen
Stativeinheit 0VSST065
mit Ersa MOBILE SCOPE
Ersa MOBILE SCOPE
Mobiles optisches Inspektionssystem für die Elektronikfertigung
Einzigartige Technologievorteile
„ „ Modulares System für einen flexiblen Einsatz
„ „ Hochauflösende USB-Kamera
„ „ Auswechselbare hochwertige Objektive
„ „ Feinjustierbares Stativ für diffizile Inspektionen
„ „ Komplett ESD safe
„ „ Inkl. ImageDoc Basic Software
