DATEN
i -CON C & IRHP 100 A
04/2009
•
Änder
ung
en
vorbehalten
•
©
by
ERSA
Heizplatte, i-CON1 C und Platinen-
halterung (0IRHP100A-06)
Heizplatte (0IRHP100A-03)
... mit Platinenhalterung
(0IRHP100A-06) mit Präzisions-
führung
Heizplatte (IRHP100A-03)
Abmessungen (L x B x H) 200 x 260 x 53,5 mm
Platinenhalterung (Option) 330 x 250 mm
x-y-Leiterplattentisch (Option) 680 x 280 mm
Heizfl äche 125 x 125 mm
Spannung 220 - 240 VAC
Max. Leistung 250 W (Stufe 6)
Frequenz 50 - 60 Hz
Sicherung 4 A
Konformität CE
Lötstation i-CON1 C Lötstation i-CON2 C
Spannung 220 - 240 VAC 220 - 240 VAC
Frequenz 50 - 60 Hz 50 - 60 Hz
Max. Leistung 150 W 290 W
Leistung 80 W 120 W
Klasse I I
Serielle Schnittstelle Ansteuerung Heizplatte IRHP100A-03
und Lötrauchabsaugung EA 110 Ansteuerung Heizplatte IRHP100A-03
und Lötrauchabsaugung EA 110
Standards MIL-SPEC/ESA-Standard
VDE, EMV MIL-SPEC/ESA-Standard
VDE, EMV
Anschließbare
Werkzeuge: i-Tool links: i-Tool, Chip Tool, X-Tool
rechts: i-Tool
Lötkolben i-Tool Anheizzeit: 350 °C in ca. 9 s
Gewicht ohne Kabel ca. 30 g Anheizzeit: 350 °C in ca. 9 s
Gewicht ohne Kabel ca. 30 g
Technische Daten

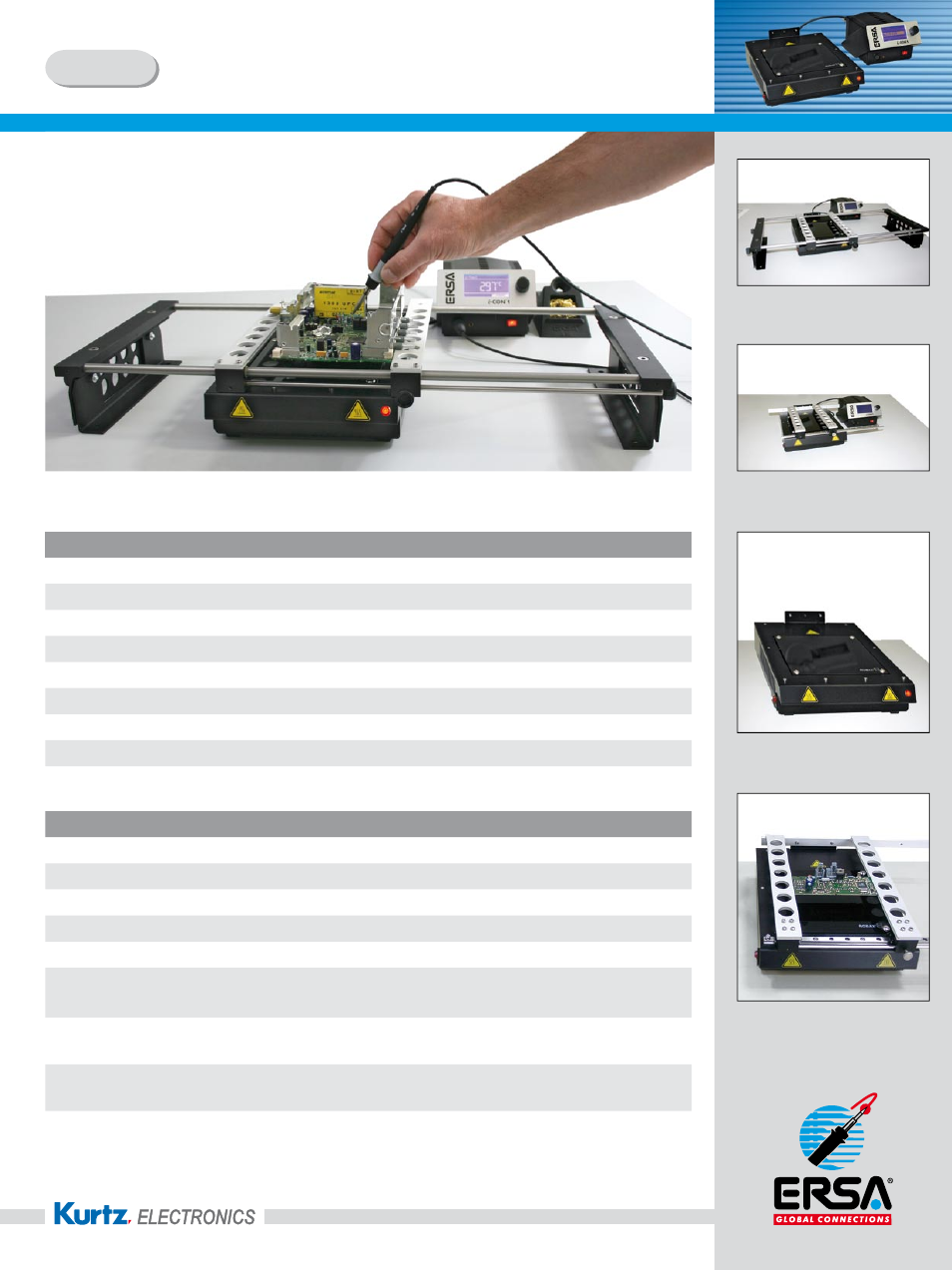

Abb. Heizplatte (0IRHP100A-03),
i-CON1 C (0IC113A0C),
i-Tool (0100CDJ) mit Ablageständer (0A50)
und x-y-Leiterplattentisch (0IR5500-01)
Handlötanwendung an massereichen
Bauteilen mit Heizplatte
Heizplatte, i-CON1 C und
x-y-Leiterplattentisch (0IR5500-01)
