Installation
Beijer Electronics, MADE851A
9
2
Installation

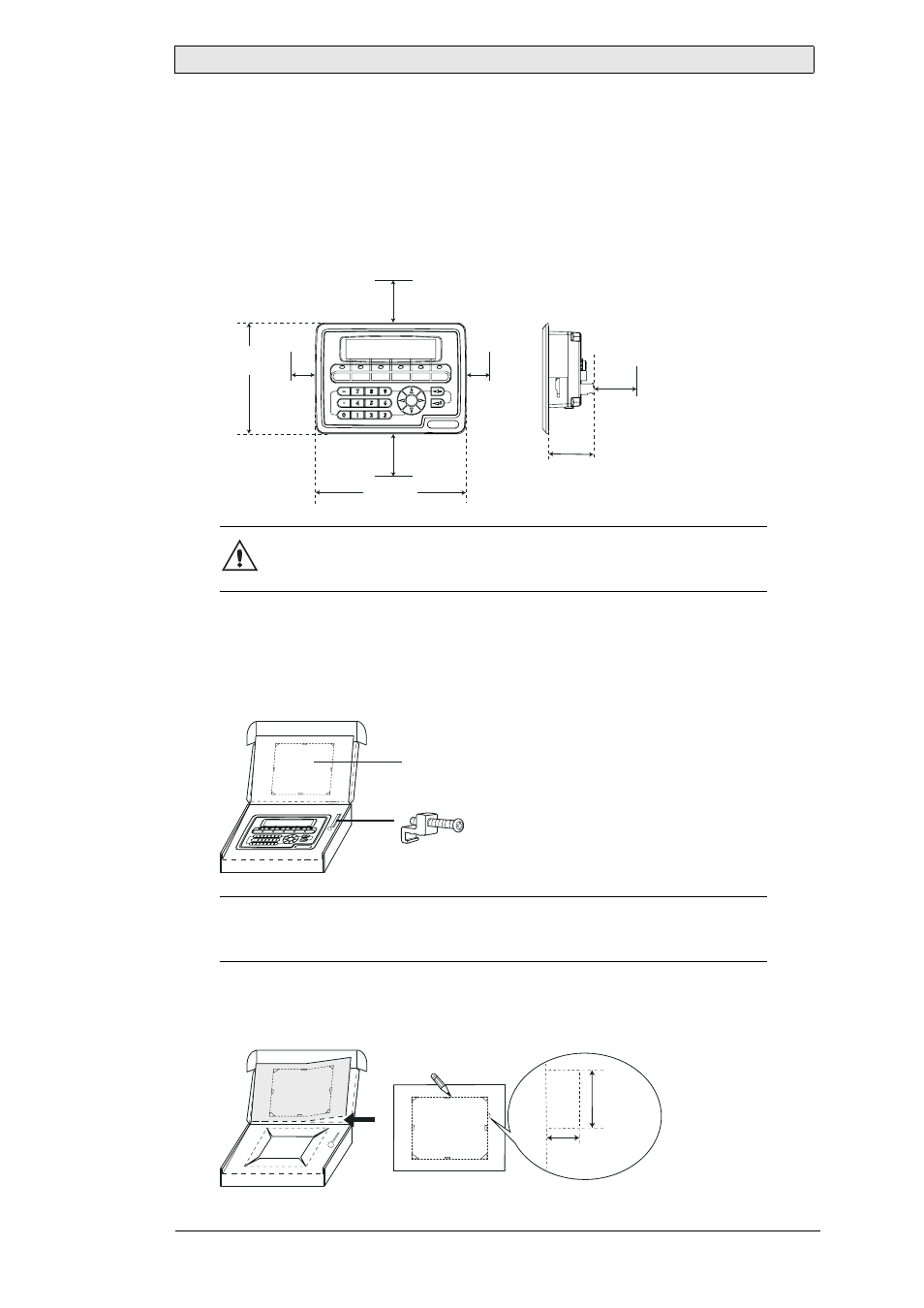

2.1 Platzanforderungen
– Stärke der Installationsplatte: 7,5 mm
– Platzanforderungen bei der Installation des Bedienterminals:
Vorsicht
Die Öffnungen im Gehäuse sind für die Luftzirkulation bestimmt und dürfen nicht
abgedeckt werden.
2.2 Installationsvorgang
1. Packen Sie die Lieferung aus und überprüfen Sie sie auf Vollständigkeit.
Informieren Sie bei Beschädigungen den Lieferanten
.
Hinweis:
Stellen Sie das Bedienterminal während der Installation auf eine stabile Oberfläche.
Wenn das Bedienterminal herabfällt, können Beschädigungen entstehen.
2. Positionieren Sie den Montageausschnitt für das Bedienterminal, ziehen Sie eine
Linie an den Außenseiten und stellen Sie gemäß der Kennzeichnung eine
Öffnung her.
114 mm
100 mm
50 mm
50 mm
155 mm
100 mm
46,4 mm
100 mm
x 4
Montageausschnitt 121 x 80 mm
Für textstreifen
8,0 mm
12,0 mm
