1
2
4
3

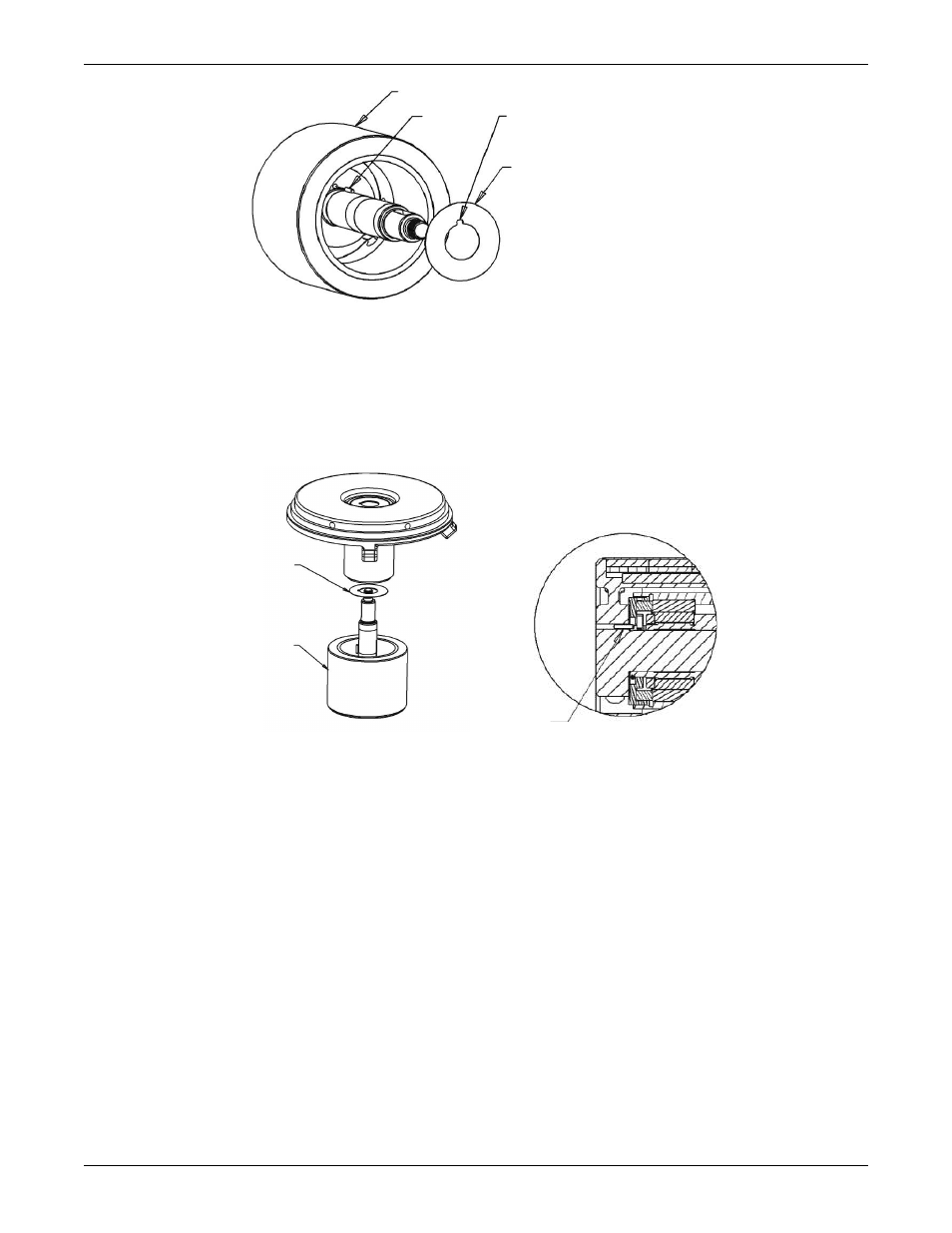

1.
Angetriebene Trägerbaugruppe (740A)
2.
Stift des angetriebenen Trägers (445A)
3.
Einkerbung
4.
Zwischendistanzring (351X)
5. Tragen Sie auf die Welle und die Wellengewinde Montagepaste auf.
6. Schieben Sie die Zwischenringdichtung (351X) auf die Welle der angetriebenen Magnetbaugruppe
(740A).
Montage der Zwischenringdichtung
Angetriebener Stift mit Nut in Einsatz ausgerichtet
1
2
1.
Zwischendistanzring (351X)
2.
Angetriebene Trägerbaugruppe (740A)
1
1.
Stift des angetriebenen Trägers (445A)
7. Legen Sie die angetriebene Magnetbaugruppe (740A) auf die Werkbank. Montieren Sie dann die
vormontierte Baugruppe aus Lagereinsatz (849) und Rückenplatte (444) auf die vorgenannte
angetriebene Magnetbaugruppe. Stellen Sie sicher dass der Stift des angetriebenen Trägers oder die
Feder (445A) in die Nut im Lagereinsatz (849) greift.
Wenn der Stift oder die Feder am unteren Ende der Welle nicht ordnungsgemäß in die Nut im
Lagereinsatz eingreift, passt die Laufradfeder in Schritt 9 nicht.
Sie können die Rückenplatte für eine bessere Ausrichtung leicht drehen.
8. Schieben Sie die zweite Zwischenringdichtung (351X) und die Distanzscheibe (199) auf die
Antriebswelle.
