497G
370D
423
370C
134
496
136
382
112A
361A
400
122
332A
497F
333A
497H
497J
408N
408L
319
408L
408W
372T
761B
113A
408W

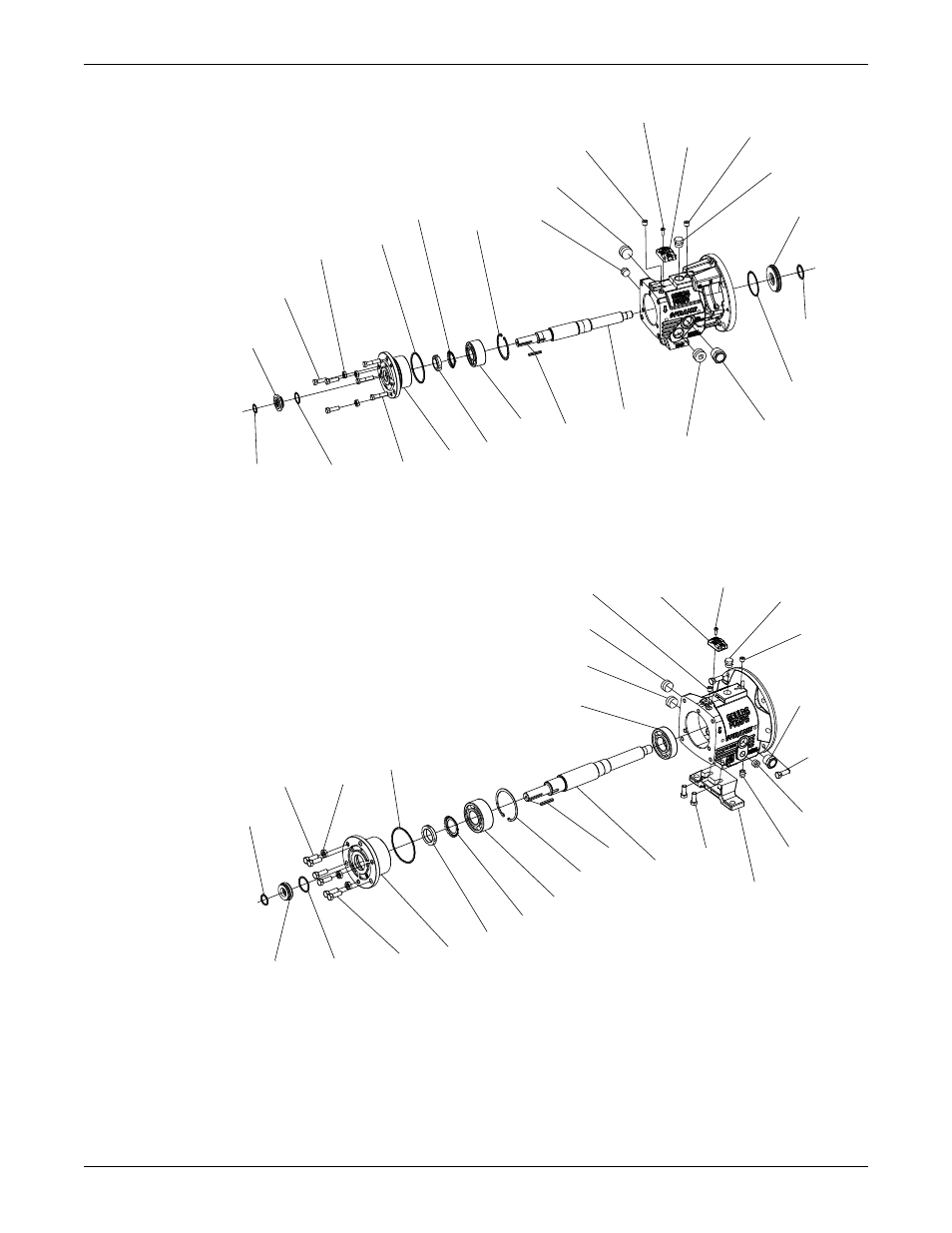

Abbildung 32: STi-Stützschale Explosionszeichnnung
497F
332A 497G
370C
370D 423
134
496
136
382
112A
361A
400
122
370E
241
408A
408L
370B
319
408W
113A
372T
761B 408W
408N
408M
168A
Abbildung 33: MTi-Stützschale Explosionszeichnnung
Teilelisten und Querschnittszeichnungen (fortgesetzt)
