Interne Festplatte installieren 172
4
Bereiten Sie jetzt die Tochterplatine
für die Installation vor. Wenn Sie ein
internes Festplattenkit erworben
haben, können Sie mit Schritt 6 fort-
fahren. Wenn Sie eine Festplatte von
einem anderen Anbieter installieren
möchten und nur das Tochter-
platinenkit erworben haben, müssen
Sie jetzt zunächst die IDE-Festplatte
an der Tochterplatine befestigen.
5
Verbinden Sie das Flachbandkabel mit der Festplatte und achten Sie hier-
bei auf die korrekte Ausrichtung des Kabels (Stift 1 des Kabels an Stift 1
der Festplatte).
6

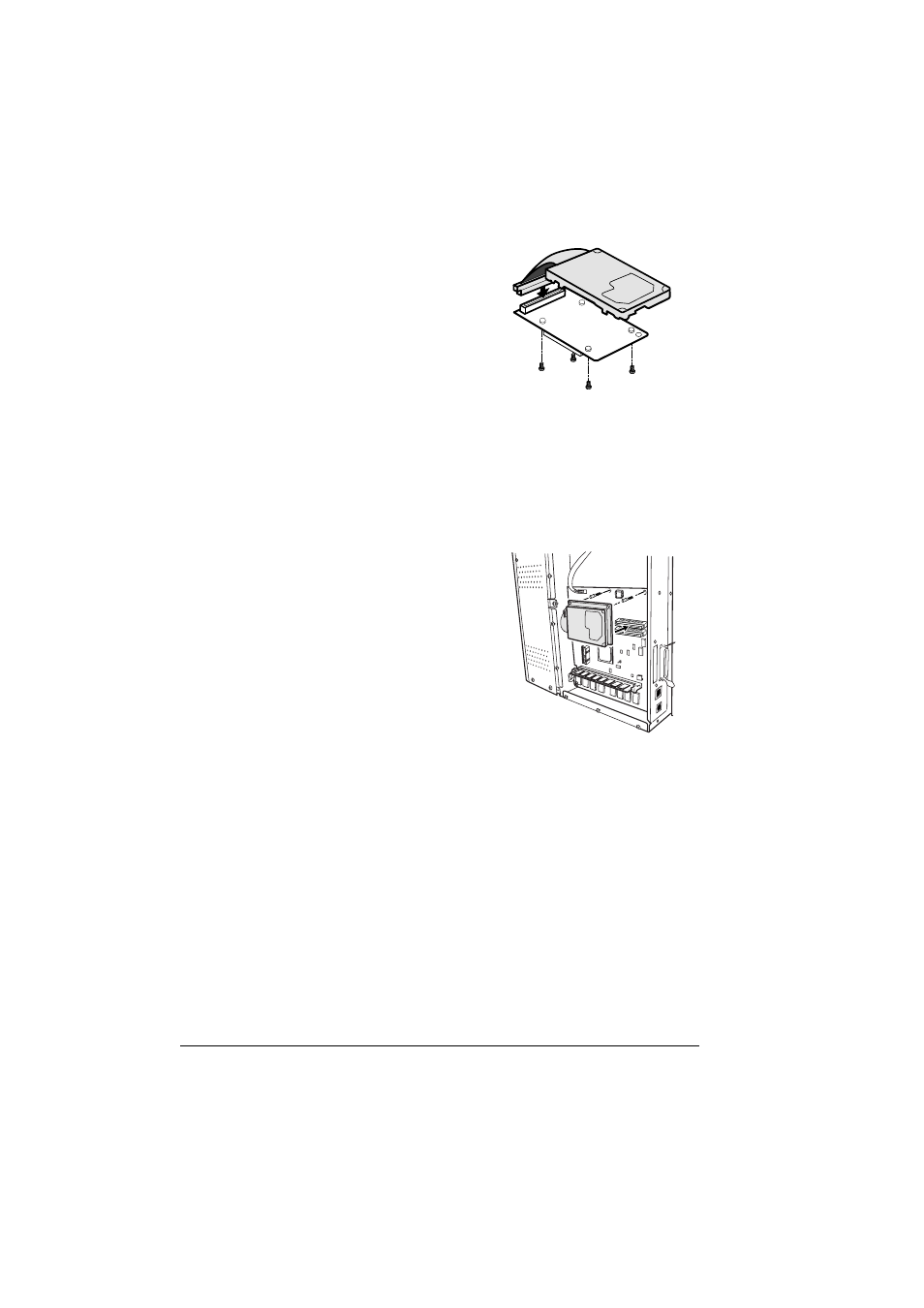

Sobald Sie das Kabel angeschlossen haben, können Sie die Festplatte
flach auf die Tochterplatine aufsetzen. Befestigen Sie jetzt mit einem
geeigneten Schraubendreher die vier mitgelieferten Schrauben. Ziehen
Sie die Schrauben keinesfalls zu fest an.
7
Richten Sie die Tochterplatine am
zugehörigen Anschluss aus (Stift 1
der Tochterplatine an Stift 1 der Con-
trollerkarte) und vergewissern Sie
sich, dass die beiden weißen Nylon-
Pfosten in die hierfür vorgesehenen
Öffnungen an der Controllerkarte gre-
ifen. Schieben Sie die Anschlussstifte
vorsichtig zusammen, bis die Pfosten
hörbar einrasten.
8
Schieben Sie die Rückwand über die
Schrauben und ziehen Sie sie
anschließend leicht nach links. Zie-
hen Sie dann die Befestigungsschrauben an. Bringen Sie außerdem die
in Schritt 3 entfernten beiden Schrauben wieder an.
9
Stecken Sie das Schnittstellenkabel wieder ein.
10
Schließen Sie das Netzkabel wieder an und schalten Sie den Drucker ein.
Gemäß den UL-Richtlinien ist die Netzsteckdose die Hauptstelle
für die Trennung der Stromversorgung zum Drucker.
11
Verschieben Sie im Register "Einstellungen" des Druckertreibers den Ein-
trag "Optionale Festplatte" in den Bereich "Installierte Optionen (siehe
Kapitel 4).
