Austauschanleitung
1. Notwendiges Werkzeug:
Schraubendreher (Schlitz), Gabelschlüssel G13
User Passwort:
[persönliches Passwort]
(Passwort der Werkseinstellungen ist
‘NAUT’)
2. Auslesen der AIS
Konfigurationsdaten:
Drücke
Menu
Drücke
2
2.AIS Status
Drücke
2
2.Own Ship Data
Ausgelesene Konfigurationsdaten hier vermerken:
IMO No. :
Dest :
ShipName :
EAT :
ShipType :
MMSI :
Length :
CS :
Cargo :
Beam :
Draught :
Drücke
Menu
Drücke
4
4.Ship Settings
Eingabe
[UserPassword]
Drücke
Enter
Ausgelesene Konfigurationsdaten hier vermerken:
RefPtExt:A
B
C
D
RefPtInt: A
B
C
D
Drücke
Menu
Drücke
5
5.Transponder Configuration
Eingabe
[UserPassword]
Drücke
Enter
Drücke
5
5.Sensor Settings
Ausgelesene Konfigurationsdaten hier vermerken:
BaudRate Sensor1:
BaudRate Sensor2:
BaudRate Sensor3:
Drücke
M8 Back

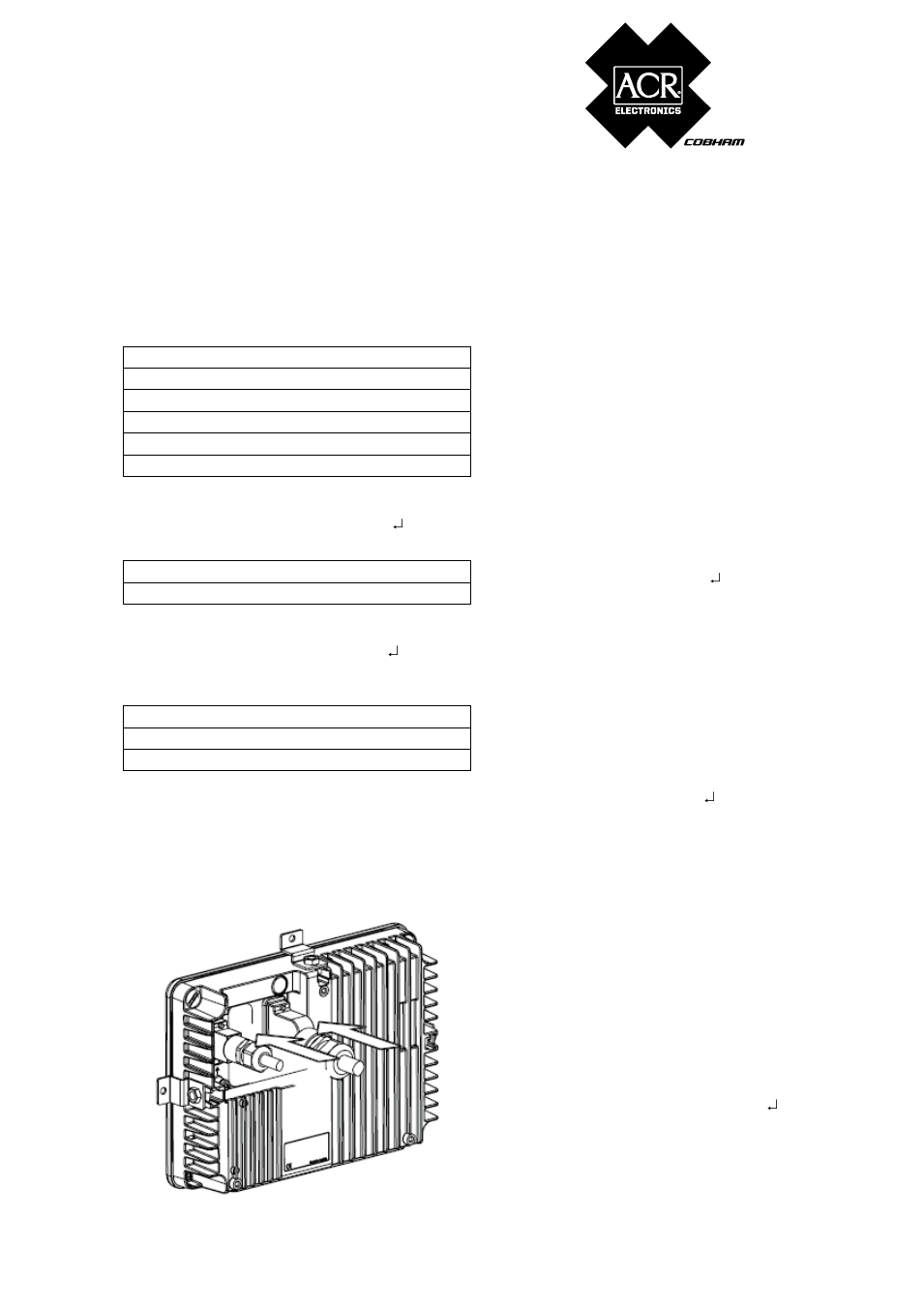

3. AIS Gerät ausbauen
3.1. AIS vom Bügel abbauen
3.2. (Oder) aus Konsole ausbauen
4. Abziehen der Kabel vom AIS
4.1. Verschraubungen beider Stecker lösen
4.2. Kabel abziehen
5. Auspacken des neuen AIS
6. Kabel anstecken
6.1. AIS - Kabel anstecken
6.2. Stecker auf richtigen Sitz prüfen und
unbedingt anschrauben
7. Neues AIS einbauen
7.1. Bracket Mounting
7.2. Frame Mounting
8. Konfiguration eingeben:
Ausgelesene Daten wieder eingeben
AIS zeigt nach dem start:
‘ENTER MMSI
NUMBER’
Drücke
M5 OK
Eingabe
MMSI and IMO Nummer
Drücke
M5 Save (Neustart des AIS)
Drücke
Menu
Drücke
4
4.Ship Settings
Eingabe
NAUT
Drücke
Enter
(Passwort der
Werkseinstellungen)
Eingabe folgender Konfigurationsdaten aus
zuvor angelegter Liste:
CallSign:
ShipName:
Length: Beam:
RefPtExt:
AxxCxx*
*(B and D are
calculated by the AIS)
RefPtInt: AxxCxx*
*(B and D are calculated by
the AIS)
ShipType:
Drücke
Menu
Drücke
5
5.Transponder Configuration
Eingabe
NAUT
Drücke
Enter
(Werks Passwort)
Drücke
5 5.Sensor Settings
Eingabe folgender Konfigurationsdaten aus
zuvor angelegter Liste
BaudRate Sensor1:
BaudRate Sensor2:
BaudRate Sensor3:
Drücke
M5 Save
9. Überprüfen der Funktion
Drücke
Menu
Drücke
Pr
2
2.AIS Status
Drücke
Pr
2
2.Own Ship Data
Anzeige der eigenen Daten mit richtigen
Werten für LAT, LON, SOG, COG, UTC Zeit
9.1. Ändern des User Passwortes
Drücke
Menu
Drücke
6
6.Service Configuration
Eingabe
Passwort
NAUT
Drücke
Enter
(Passwort
der Werkseinstellungen)
Drücke
2
2.User Password Settings
Drücke
1
1.Change User Password
Eingabe
[neues Passwort]
Wiederholen
[neues Passwort]
Drücke
M5
Save
