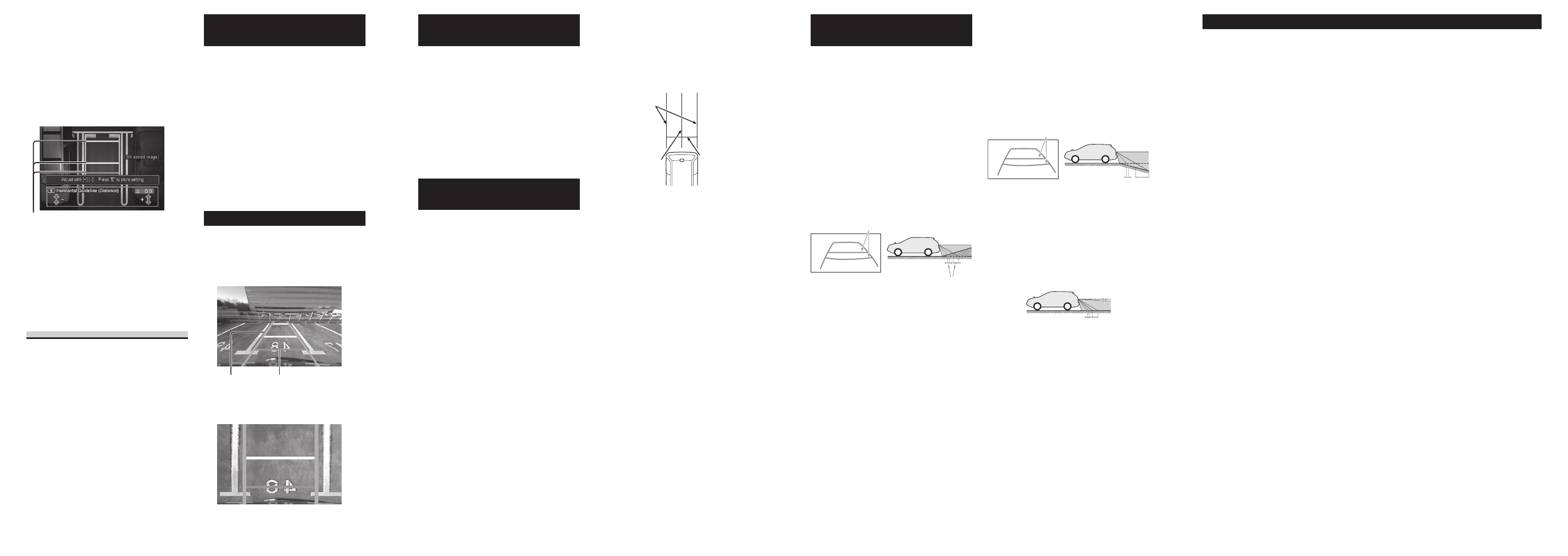

Remarque:
Les lignes guides horizontales sont constituées de
trois lignes de référence qui servent de référence
quand vous vous garez (lignes verte, jaune et
rouge).
Si le réglage “Angle de vue” des réglages de base
a été ajusté par rapport aux réglages de l’usine,
les distances entre les lignes guides horizontales
comme montrés sur la Fig. 2 (environ 1 m, 1 m et
2 m) seront différentes.
1. Appuyez sur la touche ENTER.
2. Ajustez l’angle avec les touches + et –.
Lignes guides horizontales
Remarque:
L’ajustement peut être réalisé dans une plage de
–255 à +255.
3. Appuyez sur la touche ENTER.
4. Appuyez deux fois sur la touche
ENTER.
Retournez à l’étape 5 de “Changement des
réglages de base ou Autres réglages”.
D. Ligne guide (en/hors service)
[Guideline (On/Off)]
Ce réglage est utilisé pour mettre en et hors
service l’affichage des lignes guides verticales
et horizontales.
1. Appuyez sur la touche ENTER.
2. Mettez l'affichage des lignes guides
en ou hors service avec les touches +
et –.
3. Appuyez sur la touche ENTER.
4. Appuyez deux fois sur la touche
ENTER.
Retournez à l’étape 5 de “Changement des
réglages de base ou Autres réglages”.
•
•
•
Retour aux réglages par
défaut
Le produit peut être réinitialiser aux réglages
par défaut.
Réinitialiser-le aux réglages par défaut dans les
situations suivantes:
La position de la caméra a changée.
Le véhicule sur lequel la caméra est installée a
changé.
1. Appuyez simultanément sur les
touches MODE et ENTER.
Remarque:
Appuyez sur la touche MODE pour annuler la
réinitialisation aux réglages par défaut.
2. Appuyez sur la touche ENTER.
Tous les réglages retournent à leurs valeurs
par défaut.
Affichage d’écran
Deux types d’affichages d’écran sont
disponibles avec ce produit.
Mode de vue ordinaire:
Ce mode est utilisé pour afficher une image
normale de la caméra de recul.
Lignes guides
Lignes guides
verticales
horizontales
Mode de vue en plongée :
Ce mode affiche la vue directement par dessus.
•
•
•
Changement du mode
d’affichage d’écran
1. Appuyez sur la touche MODE
quand l'image de la caméra de recul
est affichée.
Le mode d’affichage d’écran change de la
façon décrite ci-dessous chaque fois que
vous appuyez sur la touche MODE.
Mode de vu ordinaire ↔ Mode de vue en
plongée
Remarque:
Le mode d’affichage d’écran retourne au mode
d’angle normal précédant le changement quand le
moteur est coupé.
Préparation des réglages
avancés optionnels
Pour améliorer la précision, le réglage
optionnel propose d’utiliser une grille de
ruban-cache pour constituer une représentation
visuelle similaire au réglage sur l'écran du
système. Pour réaliser cette procédure, vous
aurez besoin d'environ 16,5 mètres de
5 centimètres de large (ou plus large) de ruban-
cache.
Veuillez vous reporter à l’image ci-dessous et
suivre ces étapes pour réaliser la procédure:
1) Coupez une bande de ruban-cache égale
à la largeur du véhicule. Placez le ruban-
cache sur la surface de stationnement à
environ 1 mètre du pare-chocs arrière
et parallèlement. Cette bande de
ruban-cache servira d’indicateur pour
l’ajustement de la ligne ROUNGE dans
Réglages avancés – Étape C. Ligne
guide (distance).
2) Coupez deux bandes de ruban-cache
d’une longueur d’environ 4,5 mètres
et placez-les sur la surface de
stationnement dans la position montrée
sur l’image ci-dessous, et parallèlement
aux côtés du véhicule et s’étendant vers
l’arrière. Ces bandes représentent la
largeur du véhicule et seront utilisées à
la place des lignes peintes de la place de
stationnement dans Réglages de base et
Réglages avancés.
•
3) Coupez une bande de ruban-cache, d’une
longueur d’environ 4,5 mètres et placez-
la sur la surface de stationnement au
du pare-chocs arrière et s’étendant vers
l’arrière. Cette bande indiquera la ligne
centrale du véhicule et sera utilisée dans
Réglages de base et Réglages avancés.
Étape 1
Étape 3
Étape 2
Écarts entre l’affichage d’écran et
la surface réelle de la route
Des écarts de distance et du trajet parcouru par
le véhicule peuvent se produire entre les lignes
guides horizontales sur l'écran et la surface
réelle de la route dans les situations suivantes.
Quand il y a un plan incliné montant der-
rière le véhicule:
Les lignes guides horizontales servent de
référence pour indiquer la distance sur une
route plate. Par conséquent, s'il y a plan incliné
montant derrière le véhicule, les lignes guides
horizontales apparaissent plus proches de
vous que la distance réelle. Par exemple, si un
obstacle se trouve sur un pan incliné montant,
l'obstacle apparaît être plus loin qu'il ne l'est en
réalité. De la même façon, des écarts peuvent
se produire pour le trajet parcouru par le
véhicule entre les lignes guides horizontales et
la surface réelle de la route.
➀
➁
➂
➀ Lignes guides horizontales
➁ État du véhicule
➂ Écart
Quand il y a un pan incliné descendant
derrière le véhicule:
S'il y a plan incliné descendant derrière
le véhicule, les lignes guides horizontales
apparaissent plus loin de l’arrière du véhicule
que la distance réelle. S’il y a un obstacle sur
le plan incliné descendant, l’obstacle apparaît
plus proche qu’il ne l’est en réalité. De la
même façon, des écarts peuvent se produire
pour le trajet parcouru par le véhicule entre les
lignes guides horizontales et la surface réelle
de la route.
➀
➁
➂
➀ Lignes guides horizontales
➁ État du véhicule
➂ Écart
Quand le véhicule est penché:
Des écarts peuvent se produire entre l’affichage
et la distance réelle et le trajet parcouru par le
véhicule quand ce dernier est penché à cause
du nombre passagers ou de la charge utile du
véhicule.
➀
➁
➀ État du véhicule
➁ Écart
Spécifications
Unités communes
Source d’alimentation ........................................... CC 14,4 V (plage admissible : 10,8 V à 15,1 V)
Système de mise à la masse .................................. Mise à la masse négative
Consommation maximum ..................................... Environ 250 mA
Image sortie .......................................................... Image inversée (pour contrôle de la vue arrière)
Sortie vidéo ........................................................... 1 Vc-c/75 Ω
Dimensions extérieures
Caméra de recul .................................................... 27 (L) × 27 (H) × 26 (P) mm
Unité d’alimentation et de traitement de l’image
................................................................... 84 (L) × 20 (H) × 65 (P) mm
Unité de commande .............................................. 27 (L) × 27 (H) × 13 (P) mm
Poids
Caméra de recul .................................................... 150 g (y compris le câble)
Unité d’alimentation et de traitement de l’image
................................................................... 200 g (y compris le cordon d’alimentation)
Unité de commande .............................................. 95 g (y compris le câble)
Caméra
Capteur d’image .................................................... CCD couleur 1/4 pouce
Nombre de pixels .................................................. 492 (vertical) × 512 (horizontal)
(nombre total de pixels: environ 270 000,
nombre de pixels effectifs: environ 250 000)
Objectif ................................................................. Grand-angulaire, focale: 1,53 mm, F: 2,8
Angle de vision ..................................................... Horizontal: environ 135˚, vertical: environ 100˚
Filtre anti-IR (spécial pour montage dans le véhicule)
...................................................................
fourni
Diaphragme ........................................................... Diaphragme électronique
Balayage ................................................................ Entrelacé
Synchronisation .................................................... Interne
Rapport signal sur bruit ........................................ 40 dB ou plus
Résolution horizontale .......................................... Environ 300 lignes de télévision
Plage d’éclairement .............................................. Environ 1,5 lux à 100 000 lux
Plage de température de fonctionnement ............. −30 ˚C à +70 ˚C
Plage de température de stockage ......................... −40 ˚C à +85 ˚C
Remarque:
Les caractéristiques et la présentation peuvent être modifiées sans avis préalable à fin d'amélioration.
•
