Pioneer DEQ-P90 - Handbuch (Seite 50)

49

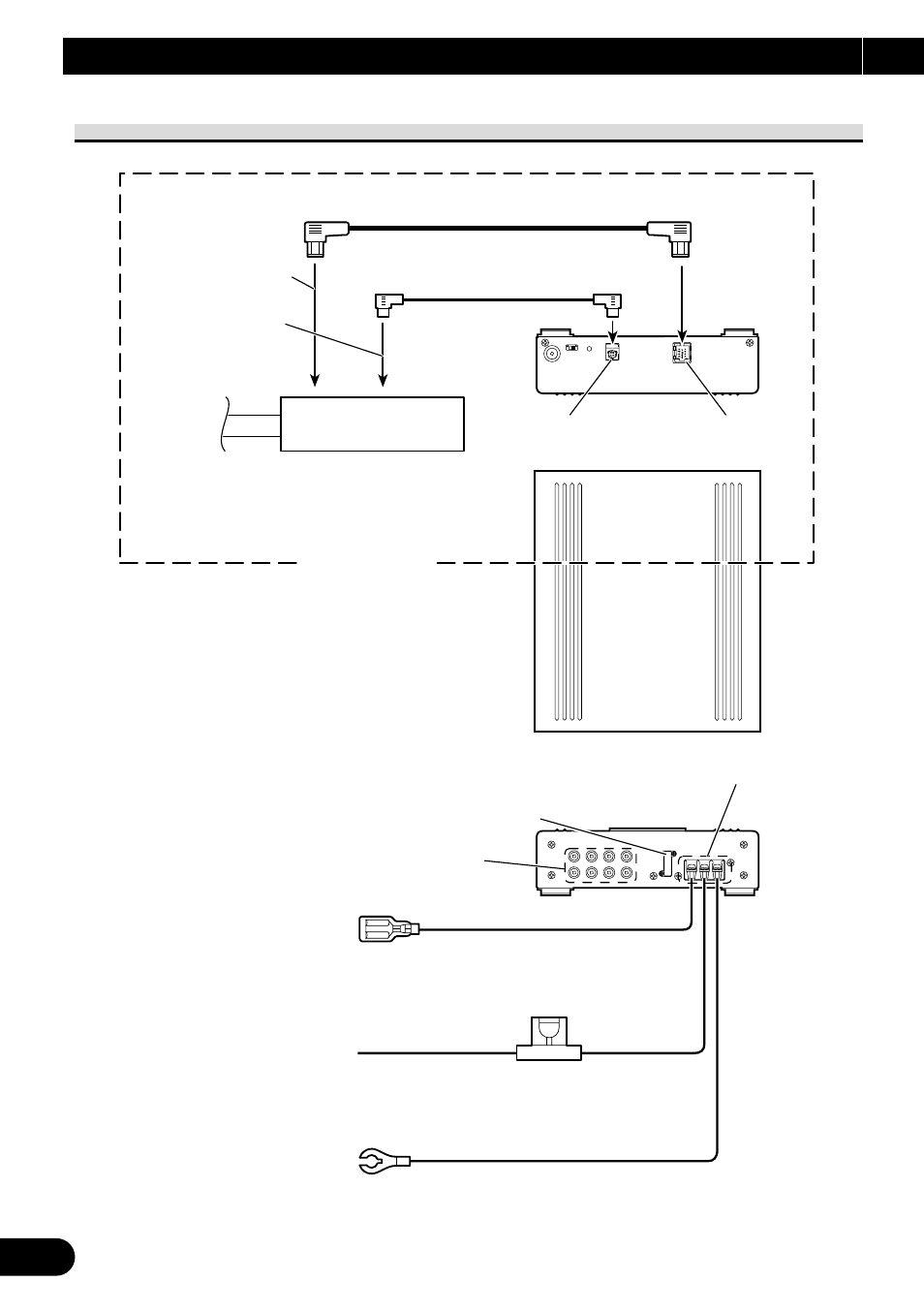

Anschlussschema
Optical INPUT
(Blau)
IP-BUS INPUT
(Blau)
IP-BUS-Kabel (mitgeliefert)
Lichtleiterkabel (mitgeliefert)
DEX-P90RS
Zu IP-BUS OUTPUT
(Schwarz)
Zu Optical OUTPUT
(Schwarz)
Audio-System
Sicherung (4 A)
Sicherungshalter
Stromversorgungsanschluss
Siehe “Stromversorgungsanschluss”
auf Seite 51.
Gelb
Zu Anschluss, der ungeachtet
der Position des Zündschalters,
stets mit Strom versorgt ist.
Schwarz (Masse)
An Fahrzeugkarosserie (Metall).
Blau/Weiß
Zu System-Steuerbuchse des
Leistungsverstärkers
(max. 300 mA 12 V
Gleichspannung).
RCA OUTPUT
Siehe “Anschließen des
RCA-Eingangsverstärkers”.
Anschließen der Geräte
