2132/2116 Overtemperature Controller
6
MC11-DE 1.04
Hinweis: Die folgenden Abschnitte sind nur für den optionalen Übertemperaturschutz.
4 2132
–
B ESCHREIBUNG Ü BERTEMPERATURSCHUTZ
Der 2132 Übertemperaturschutz-Regler von Eurotherm wird von Carbolite für den unmittelbaren
Einsatz konfiguriert. Es handelt sich dabei um ein digitales Instrument mit einem entsprechenden
Alarmausgang wodurch keine weiteren Bedienelemente benötigt werden.
Die besonderen Merkmale des 2132 sind ein sehr einfaches Einstellen der gewünschten
Schalttemperatur und ein einfaches Ablesen der Temperatur des zugehörigen Thermofühlers.
Zur Bedienung des 2132 muss der Ofen oder Wärmeschrank eingeschaltet sein und falls eine
Zeitschaltuhr vorhanden ist, muss diese auf On stehen.
Sollte der Übertemperaturschutzregler ansprechen wird von ihm ein Schaltrelais angesteuert
welches die Stromzuführung zu den Heizelementen unterbricht. Erst durch ein manuelles
Zurücksetzen am 2132 kann diese Sperre wieder aufgehoben werden. Andere Teile des Ofens
oder Trockenschrankes wie z. B. ein Umluftventilator werden nicht zwangsweise mit
abgeschaltet. In Kombination mit anderen Optionen wie z. B. einem Türschalter ist es jedoch
möglich, dass auch der Ventilator ausgeschaltet wird.
5 2132
–

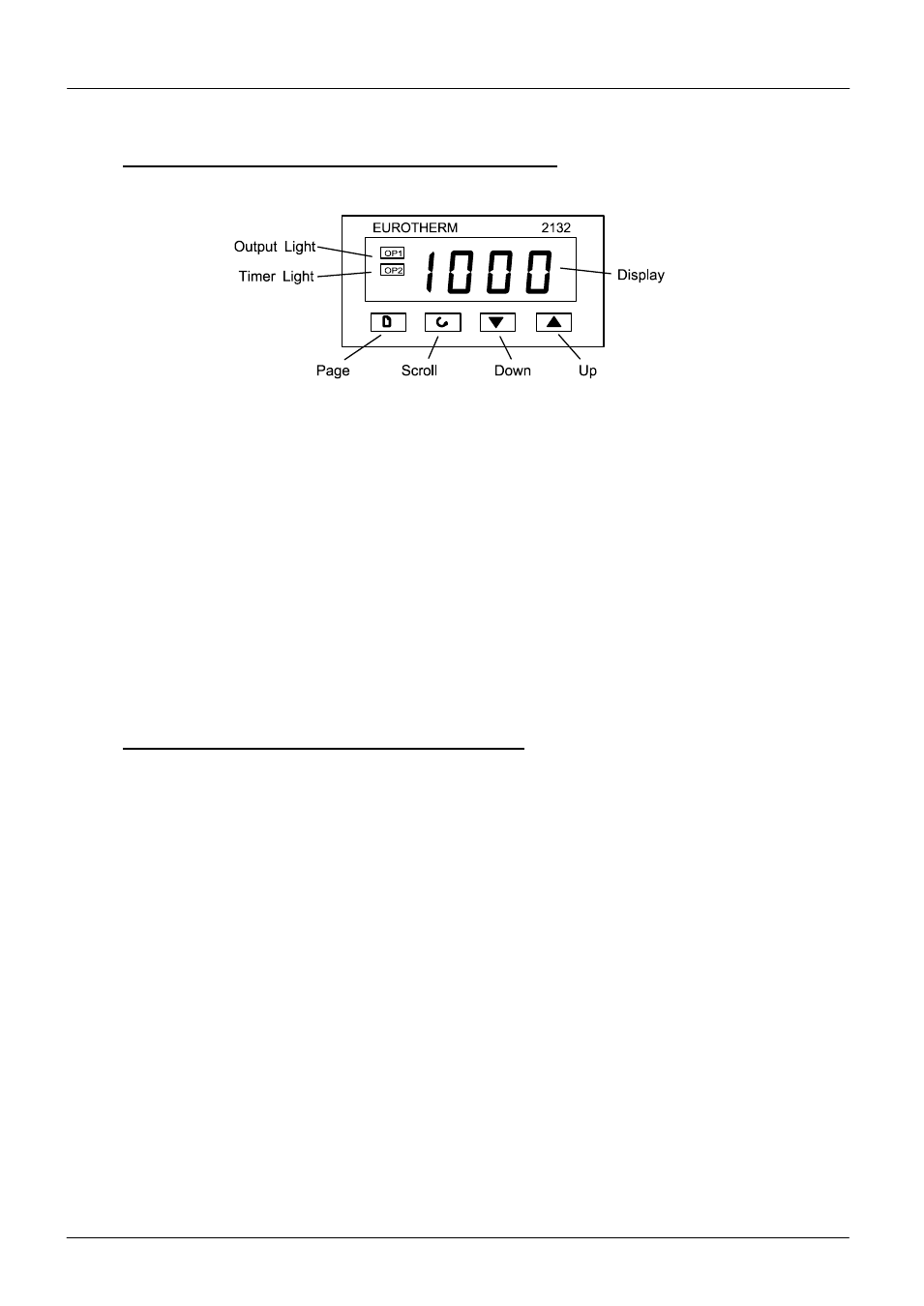

B EDIENUNG Ü BERTEMPERATURSCHUTZ
Nach dem Einschalten durchläuft der Regler eine kurze Testroutine und zeigt danach entweder
die gemessene Temperatur oder den Übertemperatur- Setpoint an.
Die Page Taste  ermöglicht den Zugang zur Parameterliste des Reglers. Allerdings sind die
meisten Parameter werkseitig programmiert, sind durch ein Passwort geschützt und werden nicht
angezeigt.
Einmaliges drücken der  Taste zeigt die Temperatureinheit °C im Display. Weiteres drücken
führt durch die Parameterliste wie im Navigationsdiagramm in Abschnitt 5.6 gezeigt.
Die Scroll Taste ermöglicht es zu den einzelnen Parametern in einer Liste zu gelangen. Einige
davon können nur angezeigt werden andere können auch geändert werden.
Einmaliges drücken der Sroll Taste in der Home Liste zeigt ebenfalls die Einheit der Temperatur,
normalerweise °C an. Ein zweites Drücken zeigt die vom Regler 2132 gemessene Temperatur an.
Um zur Home Liste zurückzukehren drücken Sie Page  und Scroll gleichzeitig oder warten 45
Sekunden.
Die Auf  und Ab  Tasten werden zum Ändern des Setpoints oder anderer Parameter genutzt.
