Einführung
4
MC16
–DE 1.01
1 Einführung in Regler und Einleitung
1.1
Zum Gebrauch dieser Anleitung
Diese Anleitung beschreibt die Bedienung und Programmierung des Eurotherm Reglers
301; sie muss in Verbindung mit der Hauptanleitung des Produkts gelesen werden.
Bedingt durch die komplexe Natur der Ofen- bzw. Wärmeschrank-Temperaturregelungen ist
es unmöglich, auf technische Fachausdrücke vollständig zu verzichten. Erklärungen zu den
verwendeten Begriffen finden Sie im Kapitel 13.
1.2
PID-Regelung
Der Regler 301 ist ein PID-Regler (Proportional Integral Derivative). Die Regelung basiert
auf einer komplexen mathematischen Funktion zum Anpassen der von den Heizelementen
jeweils benötigten Leistung, um die gewünschte Temperatur zu erreichen oder zu halten.
1.3
Tasten-Symbole

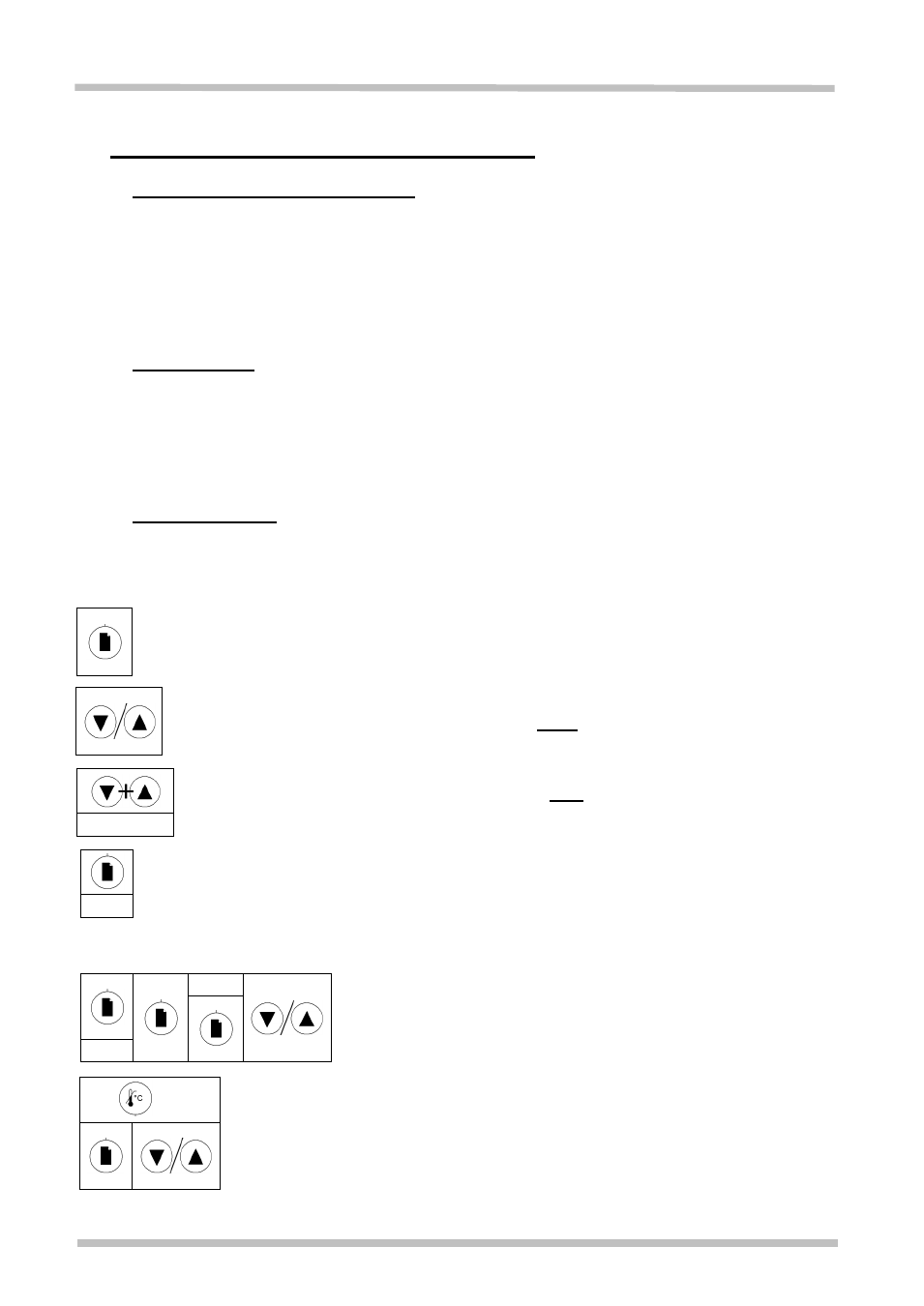

In dieser Anleitung werden Tasten-Symbole benutzt, um schnell und einfach zu be-
schreiben, welche Tastenfolge gedrückt werden muß zum gewünschten Wert zu gelangen.
Beispiele einer möglichen Tastenfolge:
Dieses Symbol steht für ein einmaliges Drücken der Page Taste.
Dieses Symbol steht für ein Drücken der Up oder Down Taste.
Dieses Symbol steht für ein Drücken und Halten der Page Taste für
ca. 1,5 sec.
Hold
Dieses Symbol steht für ein Drücken der Up und Down Tasten
gemeinsam für ca. 1,5 sec.
Hold Together
Hold
Diese Symbole bedeuten: Drücken der Übertemperaturschutztaste
und gleichzeitiges Drücken der Page Taste, gefolgt vom Drücken der
Up oder Down Pfeiltasten.
OPHi
Diese Symbole bedeuten: Drücken und Halten der
Page Taste für ca. 1,5 sec.; zweimaliges kurzes
Drücken der Page Taste (
„OPHi“ sollte im Display
erscheinen); Drücken der Up oder Down Pfeiltasten.
Hold
