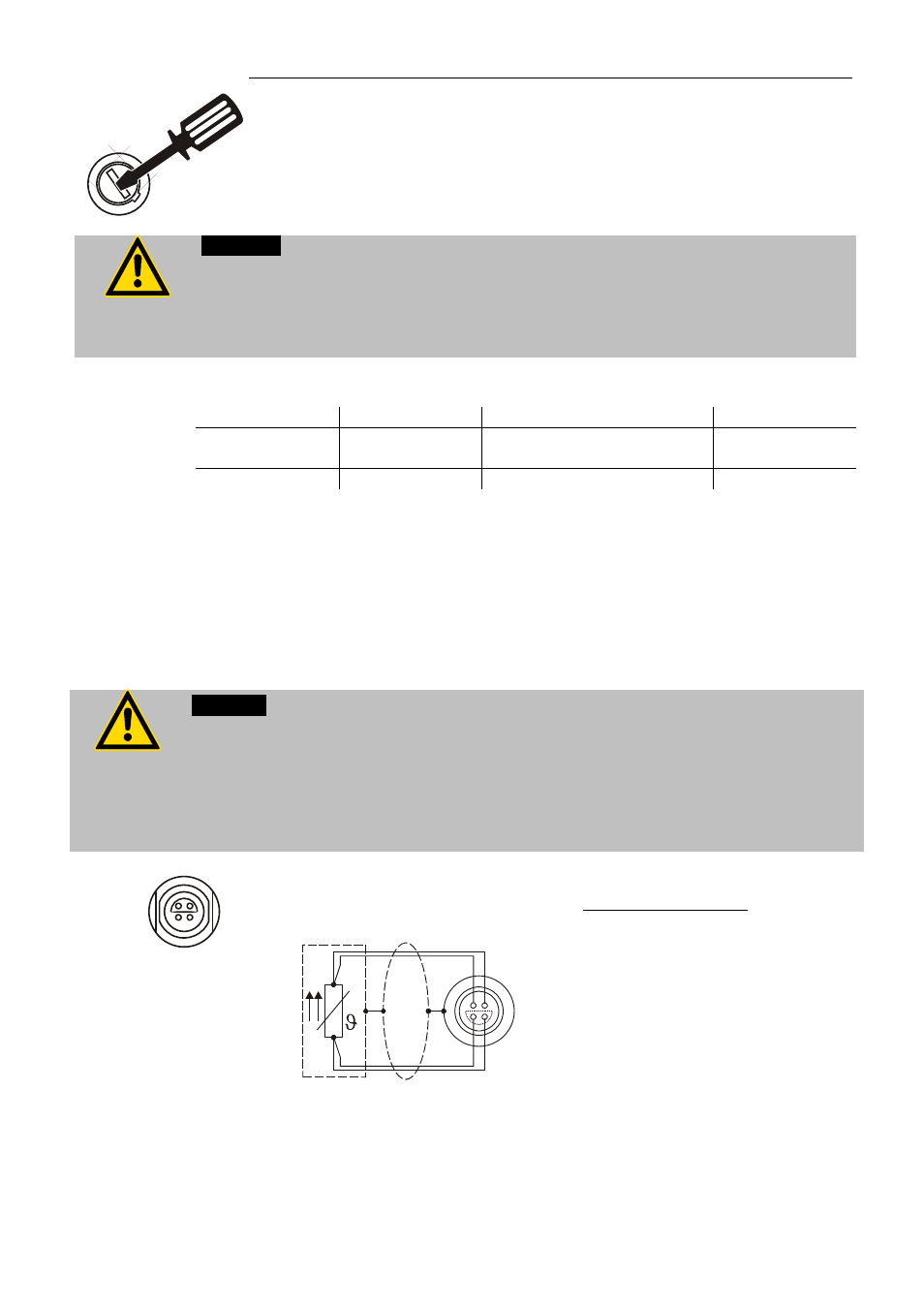

SL
77
Netzsicherungen:
Sicherungen (16a) für das Gerät an der Gehäuserückseite – T 16 A.
Netzsicherungen (16b) für Kältemaschine: T 10,0 A, D5 x 20 mm
Warnung:
Gerät ausschalten und Netzstecker ziehen, bevor der Sicherungshalter geöffnet wird!
Service- und Reparaturarbeiten dürfen nur von autorisierten Elektro-Fachkräften
durchgeführt werden.
Bei Sicherungswechsel nur Feinsicherungen mit dem festgelegten Nennwert
verwenden.
Beispiel:
Hersteller Lieferant Typ Bestell-Nr.
Schurter Schurter G-Sicherungseinsatz SPT
T16A 5x20mm
No. 0001.2516
11. Elektrische Anschlussmöglichkeiten
Achtung:
Nur geschirmte Leitungen verwenden.
Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse leitend verbunden.
Bei der Verwendung von Anschlussleitungen bis 3 m Länge bietet das Gerät einen
sicheren Betrieb. Längere Anschlussleitungen haben zwar keinen Einfluss auf die
richtige Funktion des Gerätes, jedoch kann durch externe Störeinflüsse der sichere
Betrieb gefährdet werden.
4
1
3
2
ext. Pt100
Anschluss für Externfühler Pt100
1
4
2
3
Schirm-
leitung
Stecker
Sicht auf
Lötseite
Pt100
Anschlussbelegung des Fühlers:
Pin
Signal
1 I+
2 U+
3 U-
4 I-
Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse und
dem Pt100 Fühlerrohr leitend verbunden.
