MTS Klemmbacken-Spannzeug 5000N 60 mm Benutzerhandbuch
Seite 7
Einführung
7
•
Geriffelte Klemmbacken zur Verwendung mit weichen
Werkstoffen wie Folien, Plastik und Textilien (MTS
Teilenummer 056-180-802).
•
Gezahnte Klemmbacken zur Verwendung mit weichen
Werkstoffen wie Papier, Kartonagen, Aluminium und
weichem Stahl (MTS Teilenummer 056-180-801).
•
Gummierte Klemmbacken zur Verwendung mit weichen
Werkstoffen wie Kunststoff- und anderen Folien sowie
Faserwerkstoffen (MTS Teilenummer 056-180-803).
Gummi-Klemmbacken sollten nur bei Raumtemperatur
verwendet werden.
1. Wählen Sie den Klemmbackentyp, der für die Probe geeignet ist.
2. Wenn die Klemmbacken bereits eingebaut sind, entfernen Sie die
Schrauben, mit denen sie befestigt sind (die 11-mm-Klemmbacke
ist mit einem Satz Federn ausgestattet), und bauen die
Klemmbacken aus.
3. Schmieren Sie die Schrauben mit Magnalube-G und montieren Sie
die neuen Klemmbacken.
4. Ziehen Sie die Schrauben zur Befestigung der 5 mm dicken
Klemmbacken mit folgendem Drehmoment an: 3,3 N·m (2,4 ft·lb.).
5. Setzen Sie die Federn ein und ziehen Sie die Schrauben, mit denen
die 11 mm dicken Klemmbacken befestigt werden, mit einem
Drehmoment von 11 N·m (8,2 ft·lb.).

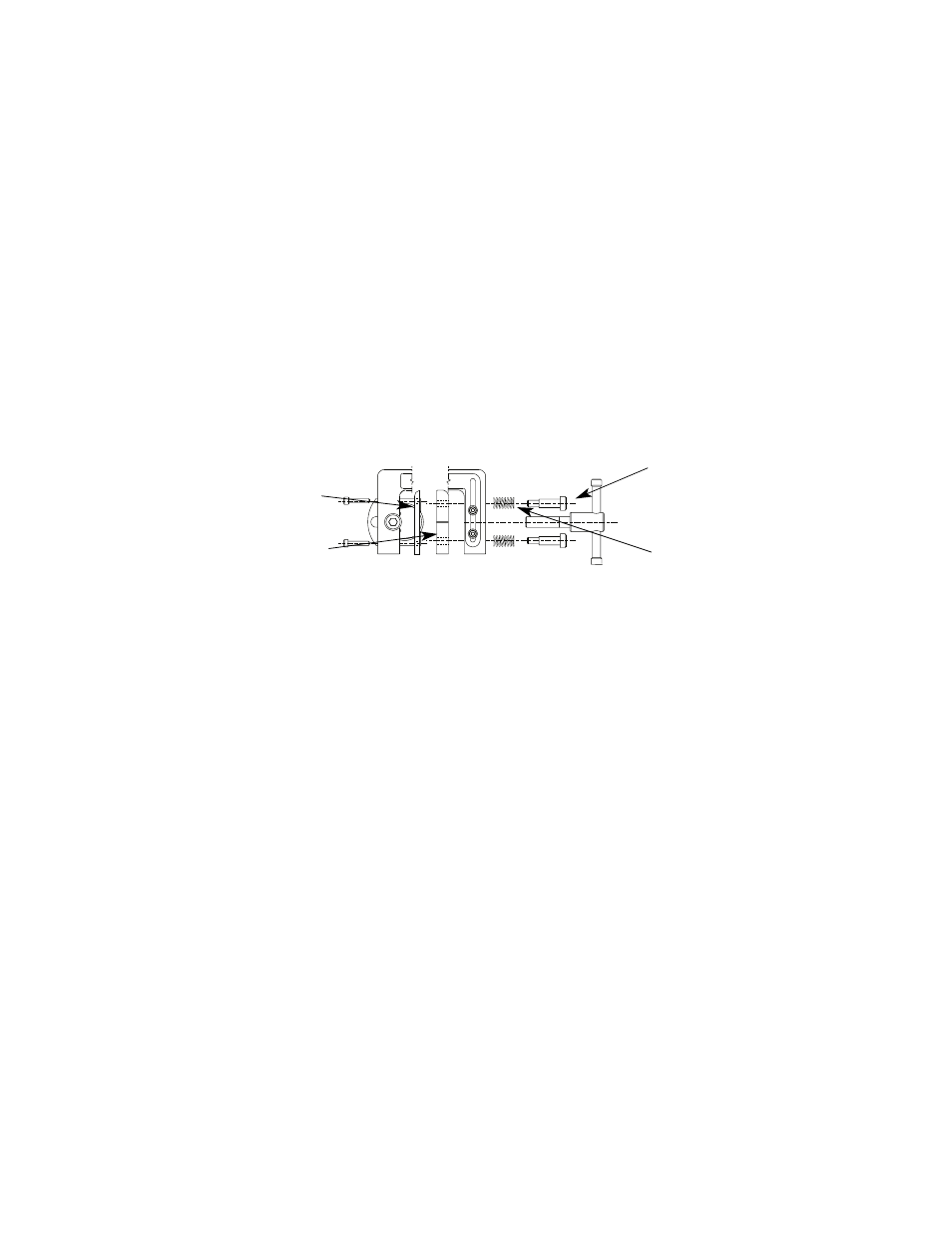

5 mm
Klemmbacke
Feder
Schraube
11 mm
Klemmbacke
