220
Jumper und Anschlüsse
Anschlüsse der SAS-Rückwandplatine

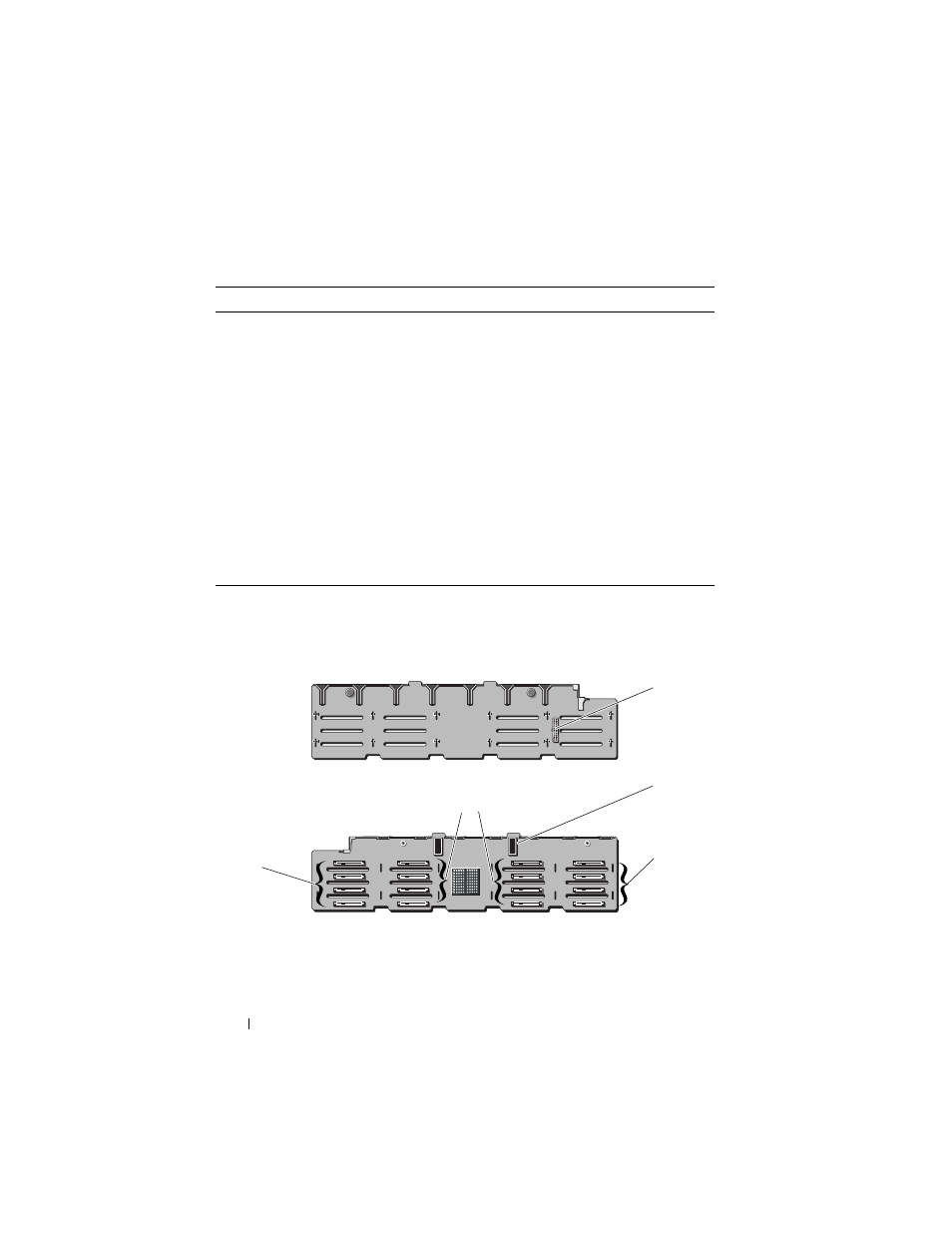

Abbildung 6-2.
Anschlüsse der x16-SAS-Rückwandplatine
22
J_CPU1
Prozessor 1
23
MEM_RISER_A
Steckplatz für Speicher-Riser A
24
MEM_RISER_B
Steckplatz für Speicher-Riser B
25
MEM_RISER_E
Steckplatz für Speicher-Riser E
26
MEM_RISER_F
Steckplatz für Speicher-Riser F
27
MEM_RISER_C
Steckplatz für Speicher-Riser C
28
MEM_RISER_D
Steckplatz für Speicher-Riser D
29
MEM_RISER_G
Steckplatz für Speicher-Riser G
30
BP_PWR/MISC
Stromanschluss
31
MEM_RISER_H
Steckplatz für Speicher-Riser H
32
SATA_PWR
SATA-Stromversorgungsanschluss
1
Anschlüsse für Festplatten 0-3
2
Anschlüsse für Festplatten 4-7
3
Anschlüsse für Festplatten 8-11
4
Stromanschluss
5
SAS-Anschlüsse (2)
6
Anschlüsse für Festplatten 12-15
Tabelle 6-2.
Jumper und Anschlüsse auf der Systemplatine
Element Anschluss
Beschreibung
1
4
5
2 3
6
