DVI-Anschluss
HDMI-Anschluss
1 Video-Rot
2 Video-Grün
3 Video-Blau
4 MASSE
5 Selbsttest
6 MASSE-R
7 MASSE-G
8 MASSE-B
9 Computer 5V
10 MASSE-Sync.
11 MASSE
12 DDC Daten
13 H-sync
14 V-sync
15 DDC Takt

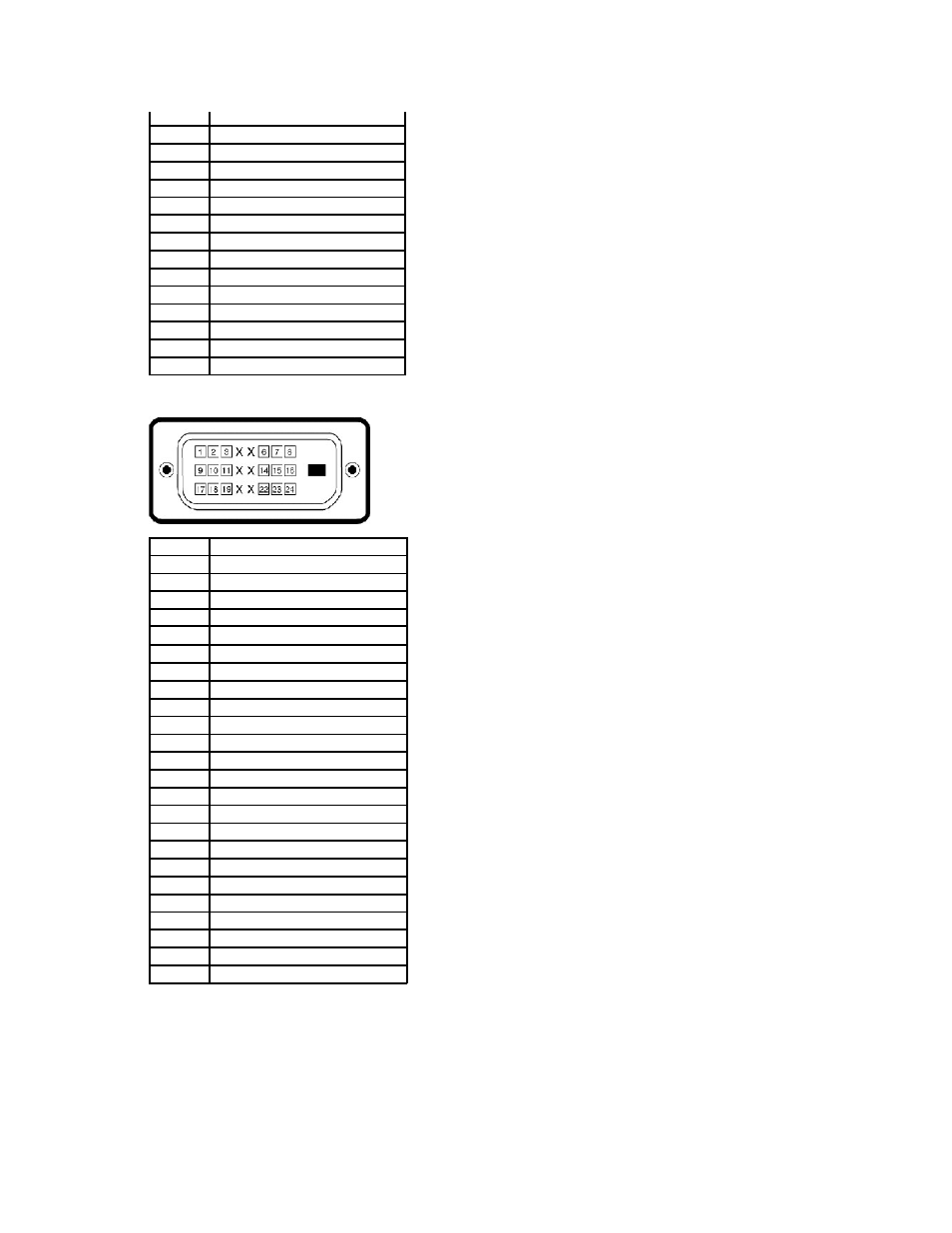

Polnummer 24-pol. Anschluss des Signalkabels
1 TMDS RX2-
2 TMDS RX2+
3 TMDS Masse
4 Potentialfrei
5 Potentialfrei
6 DDC Takt
7 DDC Daten
8 Potentialfrei
9 TMDS RX1-
10 TMDS RX1+
11 TMDS Masse
12 Potentialfrei
13 Potentialfrei
14 +5V Spannungsversorgung
15 Selbsttest
16 Hot-Plug-Erkennung
17 TMDS RX0-
18 TMDS RX0+
19 TMDS Masse
20 Potentialfrei
21 Potentialfrei
22 TMDS Masse
23 TMDS Takt +
24 TMDS Takt-
