270
|
Installieren von Systemkomponenten
Hier wird eine Konfiguration mit 24 2,5-Zoll-Festplatten als Beispiel
verwendet, um die Kabelverbindung zwischen Mittelplatine und direkter
Rückwandplatine zu veranschaulichen.

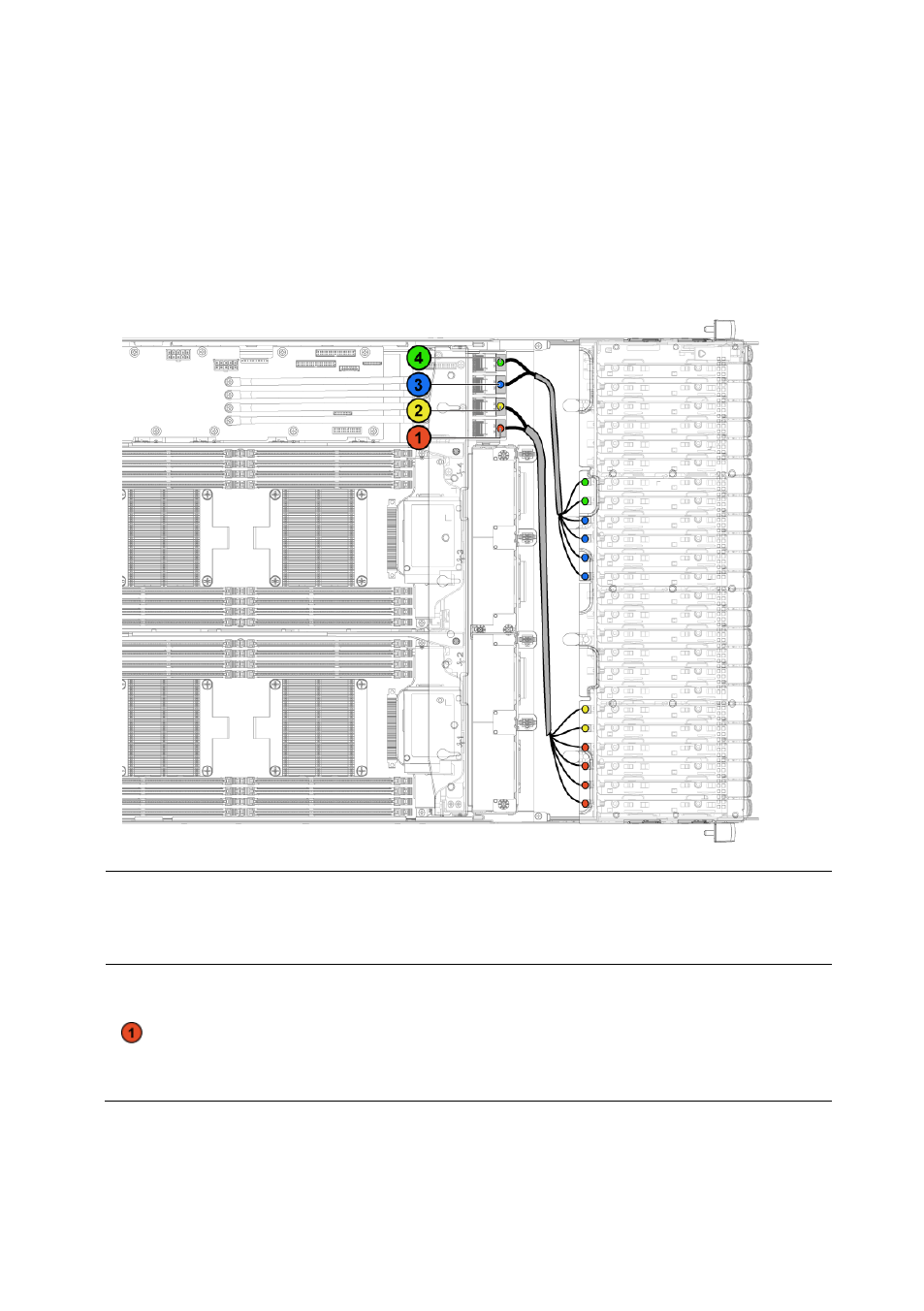

Abbildung 3-77. Kabelführung−Obere Mittelplatine zur direkten Rückwandplatine
für 12 x 2,5” Festplattenkonfiguration
Ele-
ment
Kabel
Von
(Obere Mittelplatine)
Zu
(Direkte
Rückwandplatine)
Stromkabel
der
Festplatten-
rückwand-
platine
Mini-SAS-Anschluss für
Systemplatinen 1 und 2
(Festplatte 1, 2, 3 und 4)
(J1)
SATA2-Festplatten-
anschlüsse 1 bis 4 für
Systemplatine 1 (von
rechts nach links)
