Wir bedanken uns für den Kauf eines Phono-Vorverstärkers von Pro-Ject Audio Systems.
!
Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.
Besonders wichtiger Hinweis
Sicherheitshinweise
!
Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergestellt
haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem
Steckernetzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung
zum Stromnetz unterbrechen zu können, muss das Steckernetzteil aus der Netzsteckdose gezogen
werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.
Greifen Sie das Steckernetzteil immer am Gehäuse. Ziehen Sie nicht am Kabel selbst. Fassen Sie Netzteil
oder Gerät niemals mit feuchten oder nassen Händen an.
Achten Sie darauf, dass keine Flüssigkeit ins Netzteil oder Gerät gelangt, bzw. darauf getropft oder
gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B.
Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.

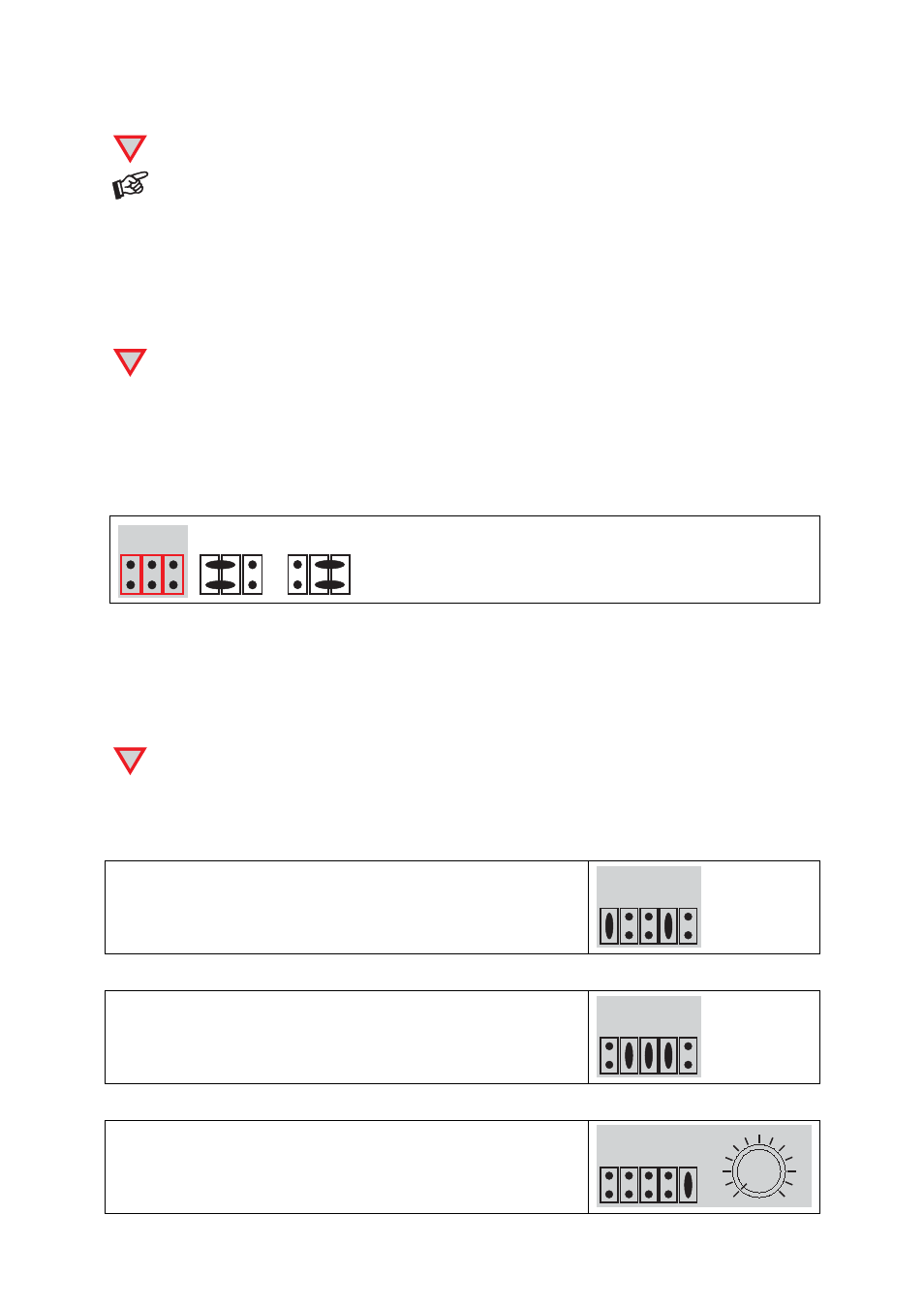

Aktivieren und Deaktivieren des Subsonic-Filters
Subsonic
OFF
Subsonic
ON
Subsonic
ON OFF
Anpassung an den verwendeten Tonabnehmer
Mit dem Drehregler und Steckbrücken (die dazugehörigen Steckfeldern befinden sich auf der Rückseite) werden
Verstärkung, Abschlusskapazität und Abschlusswiderstand eingestellt.
Beide Kanäle müssen gleich eingestellt werden. Die für Ihr Tonabnehmersystem empfohlenen Werte erfahren
Sie aus dessen Anleitung.
!
Trennen Sie vor dem Einstellen von Verstärkung, Abschlusskapazität und Abschlusswiderstand, das
Gerät von Verstärker und Netzteil. Gleiches gilt für das Aktivieren/Deaktivieren des Subsonic-Filters.
Beispiele für typische Einstellwerte
Ortofon 2M Red (MM)
Verstärkung 40dB, Abschlusskapazität 147pF, Abschlusswiderstand 47kOhm
40
50
220
100
dB
dB
pF
F/V
pF
Ortofon X5-MC (High-Output MC)
Verstärkung 50dB, Abschlusskap. 367pF, Abschlusswiderstand 47kOhm
40
50
220
100
dB
dB
pF
F/V
pF
Ortofon Rondo Red (Low-Output MC)
Verstärkung 60dB, Abschlusskapazität *, Abschlusswiderstand 10 Ohm.
* Die Abschlusskapazität ist bei Low-Output MC-Tonabnehmern nicht relevant.
40
50
220
100
dB
dB
pF
F/V
pF
20
50
100
200
300 400 500
600
700
800
900
1000
10
