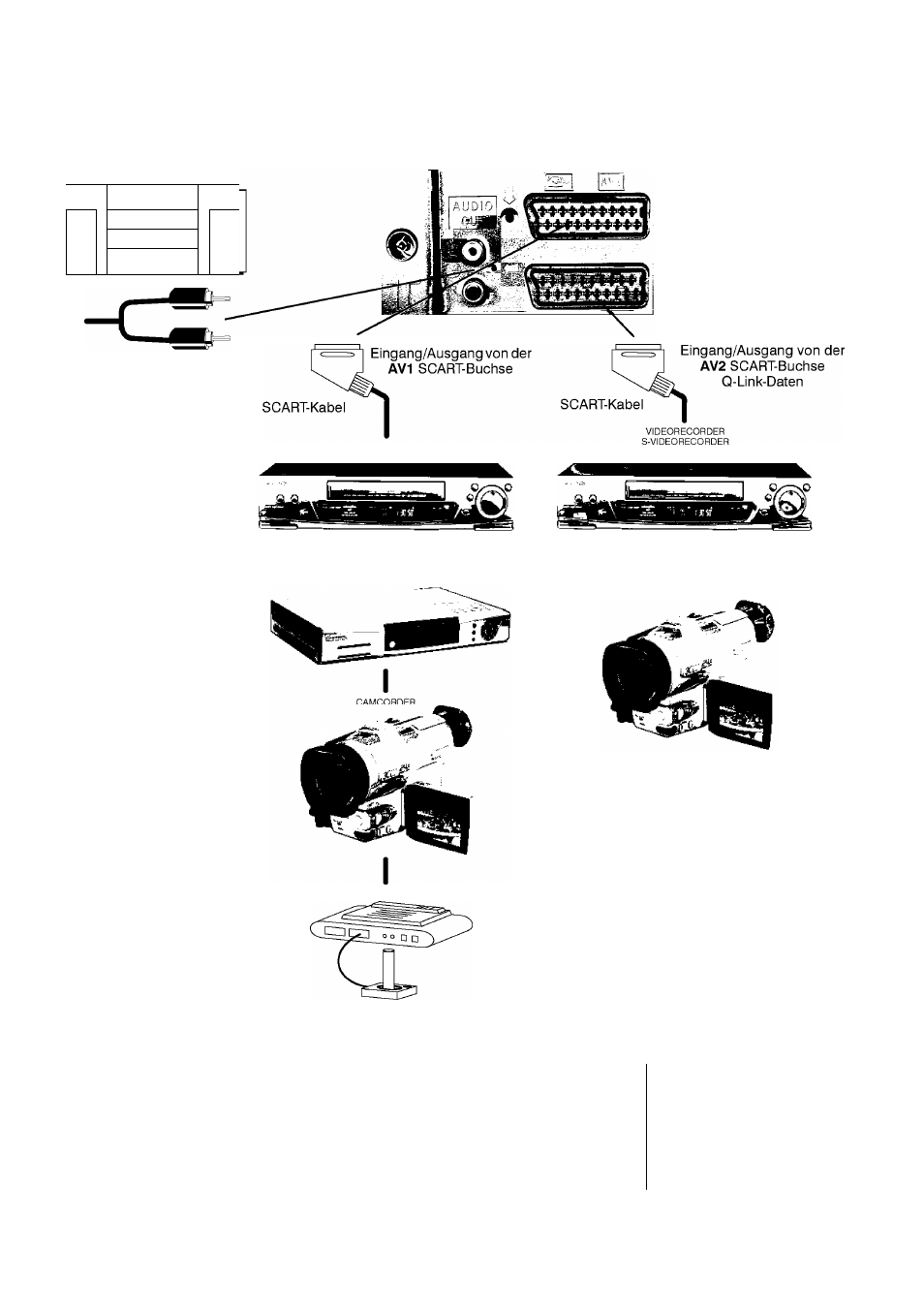

AUDIO/VIDEO-ANSCHLUSSE
21-polige AV1/AV2 (S) SCART-
und RCA Audio-Ausgangsanschlüsse hinten am Gerät
HiFi-System
1
_________
1 D □□□□
0
Ql 1
0
HTTTilllirrTil 1
0
boollSi^
0
Ausgang von den
L-R-AUDIO OUT
Anschlüssen
2 X RCA-
Audiokabel
VIDEORECORDER VIDEORECORDER MIT 0-LINK
SATELLITENEMPF/\NGER
S-VIDEO CAMCORDER
SPIELKONSOLE / COMPUTER (RGB)
I SCART-Anschlußinformationen
21 -poliger AVI -SCART-Anschluß
Buchse Masse 21 '
FBAS Ausgang (Video) 19 ■
FBAS Masse 17 ■
Rot Eingang 15-
Rot Masse 13-
Grün Eingang n •
Grün Masse 9 •
Blau Eingang 7 •
Blau Masse 5 •
Audio Ausgang (L) 3 •
Audio Ausgang (R) 1 ■
□
□
□
□
□
□
Hinweise:
Das hier abgebildete Zubehör samt Anschiusskabein gehört
nicht zum Lieferumfang dieses Fernsehgeräts.
Es darf kein Computer mit TTL-Ausgang (5V) an dieses Gerät
angeschiossen werden.
21 -poliger AV2-SCART-Anschluß
20
18
16
14
12
10
8
6
4
2
FBAS Eingang (Video)
RGB Status Masse
Status RGB
Masse
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
Buchse Masse
FBAS Ausgang (Video)
FBAS Masse
S.F Eingang
Masse
Masse
Audio Ausgang (L)
Audio Ausgang (R)
21­
19­
17­
15­
13­
11­
9 -
7 -
5 -
3 -
□
□
□
IZZI
□
□
- 20 FBAS Eingang (Video)
- 18 Masse
- 16
---
- 14
__
- 12
...
- 10 0-Unk-Daten
- 8 Status FBAS
- 6 Audio Eingang (L)
- 4 Audio Masse
- 2 Audio Eingang (R)
AV1 ist RGB-geeignet (rot/ grün/blau) AV2 - Pole 15 und 20 sind je nach Anwendung von
AV2 S-VHS/VIDEO in Betrieb
