Panasonic TX36PL35F - Handbuch (Seite 25)

Audio-/Video-Anschlüsse
An diesen Fernseher lassen sich verschiedenste Zusatzgeräte anschließen. Die folgenden Seiten enthalten Informationen über das
Anschließen von externen Geräten vorne und hinten am Fernseher.
Nach dem Anschließen Ihres Zusatzgeräts können Sie die Eingabe folgendermaßen ansehen:
Die TV/AV-Menütaste drücken.
Drücken Sie die passende Taste auf dem Bildschirm, um die
gewünschte AV-Quelle auszuwählen (z. B. die grüne Taste, um
AV2 zu wählen, wenn Sie einen Videorecorder an die
AV2-Scart-Buchse angeschlossen haben).
Die Tasten, die auf dem Bildschirm angezeigt werden,
verschwinden nach wenigen Sekunden wieder. Wenn Sie einen
Eingang wählen möchten, die Tasten aber nicht angezeigt sind,
drücken Sie einfach erneut die TV/AV-Taste, um die Tasten
wieder aufzurufen.
Hinweise:
• Sie können eine AV-Quelle auch mit der TV/AV-Taste
vorne am Fernsehgerät wählen.
Drücken Sie mehrmals die TV/AV-Taste, bis Sie die
gewünschte AV-Quelle erreichen.
• Im AV-Modus steht in den Menüs Toneinsteiiung und
Instaiiation eine reduzierte Anzahl von Qptionen zur
Auswahl (so ist z. B. im Menü Installation die Qption
TV-Speicher-Menü nicht verfügbar).
TV/AV
• 0 0 0
TV/AV
c

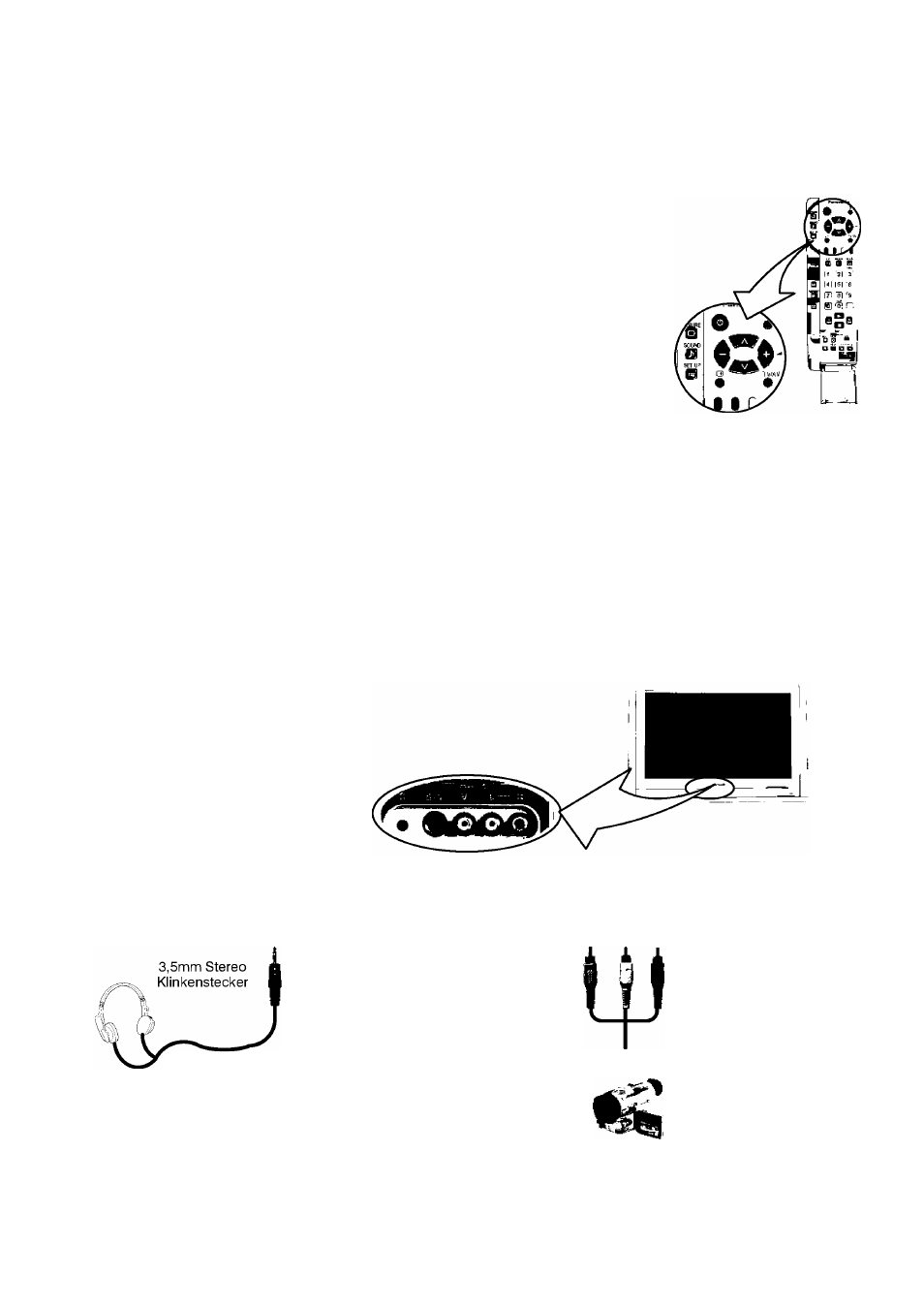

Anschlüsse vorne am Gerät J
Vorne am Fernsehgerät können über einen 4-poligen S-Video-Anschluss (AV3), RCA Audio/Video-Anschlüsse (AV3) und
einen Kopfhöreranschluss zusätzliche Geräte angeschlossen werden.
Ausgang von
Kopfhörer Buchse
STEREO.KOPFHORER
mit 3,5mm Winkenstecker
Video-Eingang für
S-Video-Buchse
S-V
I
Video-Eingang
für V-Buchse
RCA
Video
kabel
m m
L-R
CAMCORDER
Audio-Eingang
für L/R-Buchsen
2'RCA
Audio-
kabel
Hinweise:
• Das abgebildete Zubehör samt Verbindungskabeln gehört nicht zum Lieferumfang dieses Fernsehgeräts.
• Für Informationen über S-Video-Anschlussleitungen siehe Seite 28.
25
