•Schalten Sie die Stromzufuhr aller Geräte aus, bevor Sie irgend­
welche Anschlüsse herstellen.
•Einzelheiten zu den Anschlüssen finden Sie In der Bedienungsan­
leitung des jeweiligen Zusatzgerätes.
(Anschlusskabel und Zusatzgeräte sind separat erhältlich.)

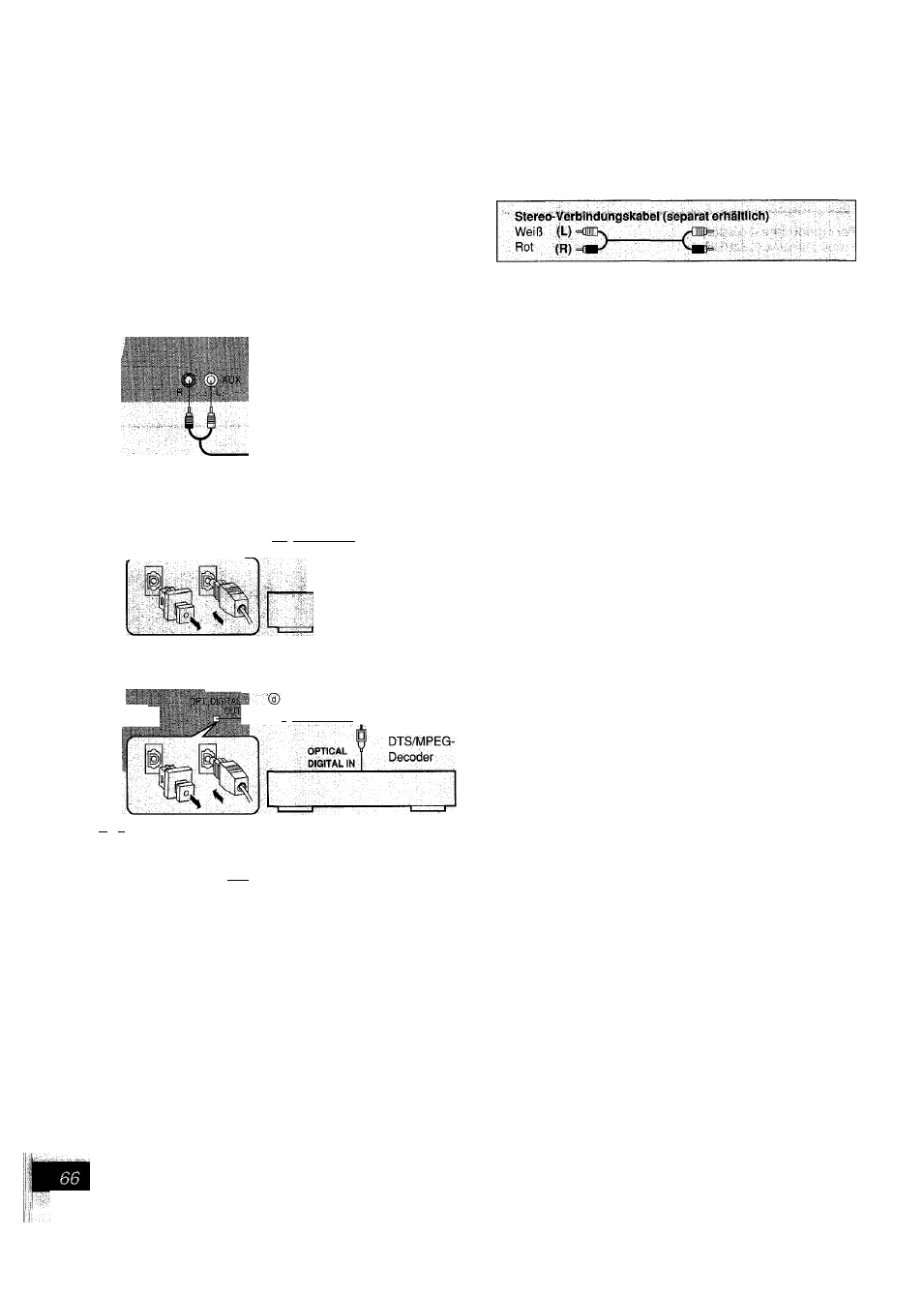

□ Cassettendeck/Videorecorder
Der Wiedergabeton eines Cassettendecks oder Videorecorders
kann über die Lautsprecher dieser Anlage wiedergegeben wer­
den, und der Wiedergabeton dieses-Gerätes kann auf Casset-
tenbänder und Videocassetten aufgezeichnet werden. Dazu
schließen Sie das Gassettendeck bzw.i den Videorecorder an
die LINE OUT-Buchsen (®) dieses Gerätes an.
Um den Wiedergabeton eines Zusatzgerätes über die Laut­
sprecher dieser Anlage wiederzugeben, schließen Sie das Zu­
satzgerät an die AUX-Buchsen (®) dieses Gerätes an.
lü Plattenspieler
Der Wiedergabeton eines Plattenspielers kann nur bei An­
schluss eines Vorverstärkers (separat erhältlich) gehört
werden.
Der Anschluss eines Plattenspielers mit eingebautem Vorver­
stärker ist empfehlenswert.
Q MiniDisc-Recorder
Der Wiedergabeton dieses Gerätes kann auf MiniDiscs auf­
gezeichnet werden.
Entfernen Sie die Staubkappe vom optischen Digitalausgang an
der Rückwand dieses Gerätes, bevor Sie das Lichtleiterkabel
anschiießen. Dieser Anschluss ermöglicht Digitalaufnahmen.
13 Verstärker mit DTS-oder MPEG-<Decoder
Nach Anschließen eines Verstärkers mit den erforderlichen
Decodern ist eine Wiedergabe von Programmmateriat im DTS
t
oder Multikanal-MPEG-Format möglich (Einzelheiten zur Ein-
Stellung Seite 78).
Entfernen Sie die Staubkappe vom optischen Digitalausgang an
der Rückwand dieses Gerätes, bevor Sie das Lichtleiterkabel
anschließen.
13 Fernsehgerätes mit S-VIDEO-Eingangsbuchse
Bei Anschluss an die S-VIDEO-Ausgangsbuchse dieses Ge­
rätes wird eine höhere Bildqualität als bei Anschluss an die
herkömmliche VIDEO-Ausgangsbuchse erzielt, da Farbsignal
(C) und Luminanzsignal (Y) vor der Übermittlung an das Fern-
: sehgerät getrennt werden. (Die tatsächlich erzielte Bildqualität
richtet sich nach dem jeweils ven/vendeten Fernsehgerät.)
S-Videokabel
(separat erhältlich)
ni-
Subwoofer
Die vorderen Lautsprecher im Lieferumfang der Anlage ent­
halten Supertieftöner, doch lassen sich durch Anschließen
eines Subwoofers die tiefen Bässe von DVDs im Dolby Digital-
Format dynamischer reproduzieren (Einzelheiten zur Be­
dienung Seite 56).
