Betriebsanleitung G1G170-AB05-20
Original-Betriebsanleitung

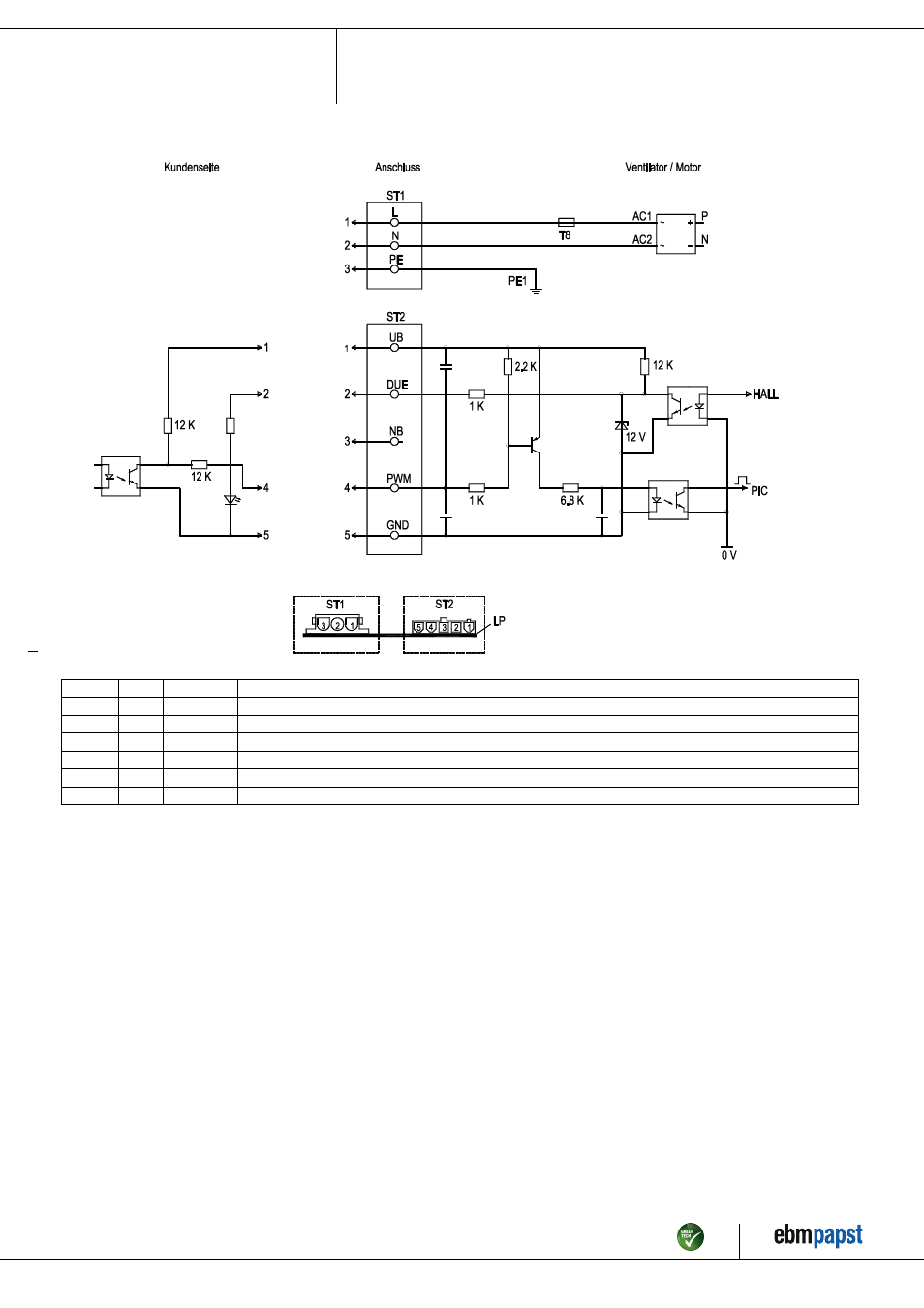

4.4 Anschlussbild
Nr. Pin Anschluss Funktion / Belegung
ST1 1, 2, 3 L, N, PE Spannungsversorgung 115 VAC, 50-60 Hz, Neutralleiter, Schutzleiter
ST2 1 UB externe Spannung 24-45 VDC
ST2 2 DUE Anschluss DUE, Überwachungsausgang, 3 Impulse pro Umdrehung, Isource 1 mA
ST2 3 N.C. nicht belegt
ST2 4 PWM PWM - 2-6 kHz Steuereingang, PWM on n = 100%, PWM low n = 0%
ST2 5 GND GND - Anschluss der Steuerschnittstelle
