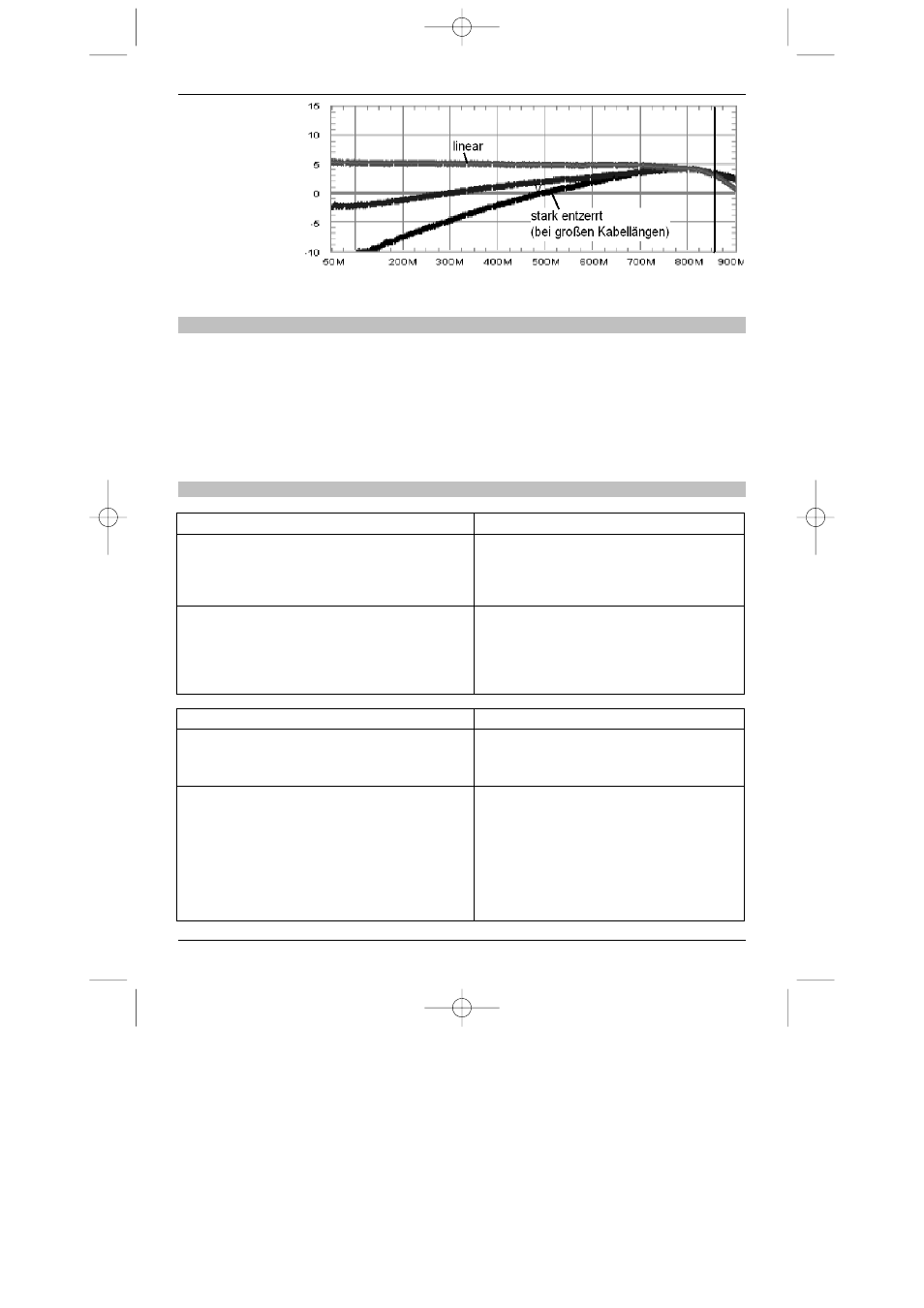

Terrestrik
Wenn die Verstärkung linear abgesenkt werden soll, ist der Dämpfungssteller zu betätigen.
2.5 Hinweise
Verwenden Sie Multimediakabel für die Stammleitungen. Die Verstärkungen der Geräte sind
praxisgerecht und eng toleriert. Geräte dieser Art werden in größeren Verteilanlagen eingesetzt.
Für eine zuverlässige Funktion mit Reserven ist es hierbei zwingend notwendig, vor der Installation
eine Pegelrechnung durchzuführen.
Ein Beispiel ist in der Montageanleitung des TechniSystem 5/8 G2 ausgeführt.
Überprüfen Sie auch die Strombelastung der einzelnen Netzteile. Die Stromverbrauchswerte
finden Sie in den technischen Daten.
2.6 Technische Daten des 5/2A, garantierte Parameter
Satellitenbereich
950 ... 2150 MHz
Stammleitungen
Entkopplung
1)
Verstärkung (fest)
empfohlener Stammleitungspegel
>60 dB
-0,6 ... -1 dB
ca. 70 dBμV
Abzweige
Verstärkung
max. Ausgangspegel am Abzweig
für IMA
2
/IMA
3
= 35 dB
2)
empfohlener Ausgangspegel
1 ... 4 dB (+/- 1 dB)
97 dBμV
75 dBμV
Terrestrik
47 ... 790 MHz
Stammleitung
Verstärkung (fest)
empfohlener Pegel (Stamm)
-1,2 dB
73 dBμV
Abzweig
Verstärkung (einstellbar)
Rauschzahl
Pegeleinstellbereich
Schräglageneinstellbereich
max. Ausgangspegel
für CTBA und CSOA = 60 dB
2,3)
empfohlener Ausgangspegel
5 dB (+/- 1 dB)
15 dB
0 ... -20 dB
0 ... -15 dB
96 dBμV
DVB-T: 73 dBμV / Analog: 78 dBμV
